Техническое руководство ZyXEL P-330W
Приложение B
116
Приложение B
PPTP
Описание PPTP
PPTP (протокол туннелирования «точка – точка») – патентованный протокол Microsoft
(RFC 2637 для PPTP используется только в информационных целях) для передачи
пакетов PPP по туннелю.
Транспортировка пакетов PPP от компьютера к широкополосному
модему через Ethernet
Решение заключается в том, чтобы встроить PPTP в ANT (сетевое оконечное устройство
ADSL), где PPTP используется только для ближней передачи при обмене данными
между компьютером и модемом через Ethernet. В оставшейся части соединения пакеты
PPP транспортируются по протоколу PPP через AAL5 (протокол 5-го уровня адаптации
ATM, RFC 2364). Однако соединение PPP сохраняется между компьютером и
провайдером. На диаграмме ниже показаны различные виды соединений при такой
настройке. Недостатком такого решения является то, что требуется отдельный
виртуальный канал ATM для каждого направления.

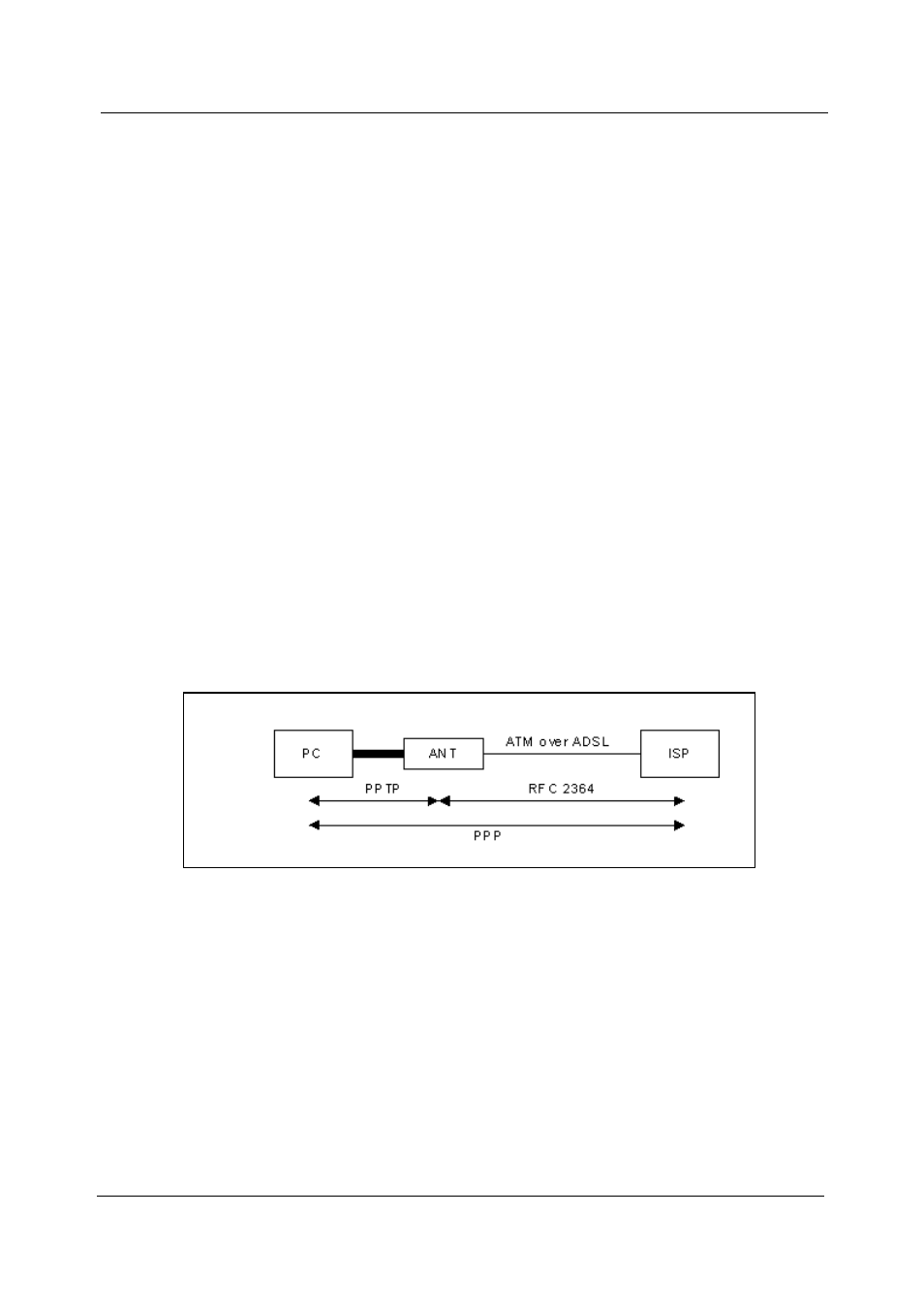

Рис. 67 Транспортировка кадров PPP через Ethernet
PPTP и интернет-центр P-330W
Если в такой конфигурации устанавливается интернет-центр P-330W, он представляется
устройству ANT как компьютер.
При функционировании Windows VPN или транзитной пересылке PPTP туннелирование
PPTP осуществляется от клиентов Windows 95, 98 и NT к удаленному серверу NT.
Функция транзитной пересылки позволяет пользователям сети получать доступ к
другому удаленному серверу с использованием соединения с Интернетом,
обеспечиваемого интернет-центром P-330W. В режиме SUA/NAT интернет-центр P-
330W способен пересылать пакеты PPTP на внутренний сервер PPTP (т.е. сервер NT),
