20
Регулировка для разных типов газа
Данная плита сконструирована для работы на
натуральном газе, пропане или бутане. Она не
предназначена для работы на воздухе,
обогащенном бутаном или пропаном.
Подключение к баллону со сжиженным газом
должно выполняться в соответствии с
приведенным рисунком.
Набор для настройки плиты для работы на
сжиженном газе можно приобрести в
авторизованных изготовителем сервисных
центрах. Настройка на другой тип газа должна
выполняться специалистом из авторизованного
сервисного центра.
Для изменения типа газа необходимо:
• заменить форсунки (варочная поверхность);
• отрегулировать минимальный уровень
пламени (варочная поверхность);
• проверить подключение газа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК
Таблица ¹1

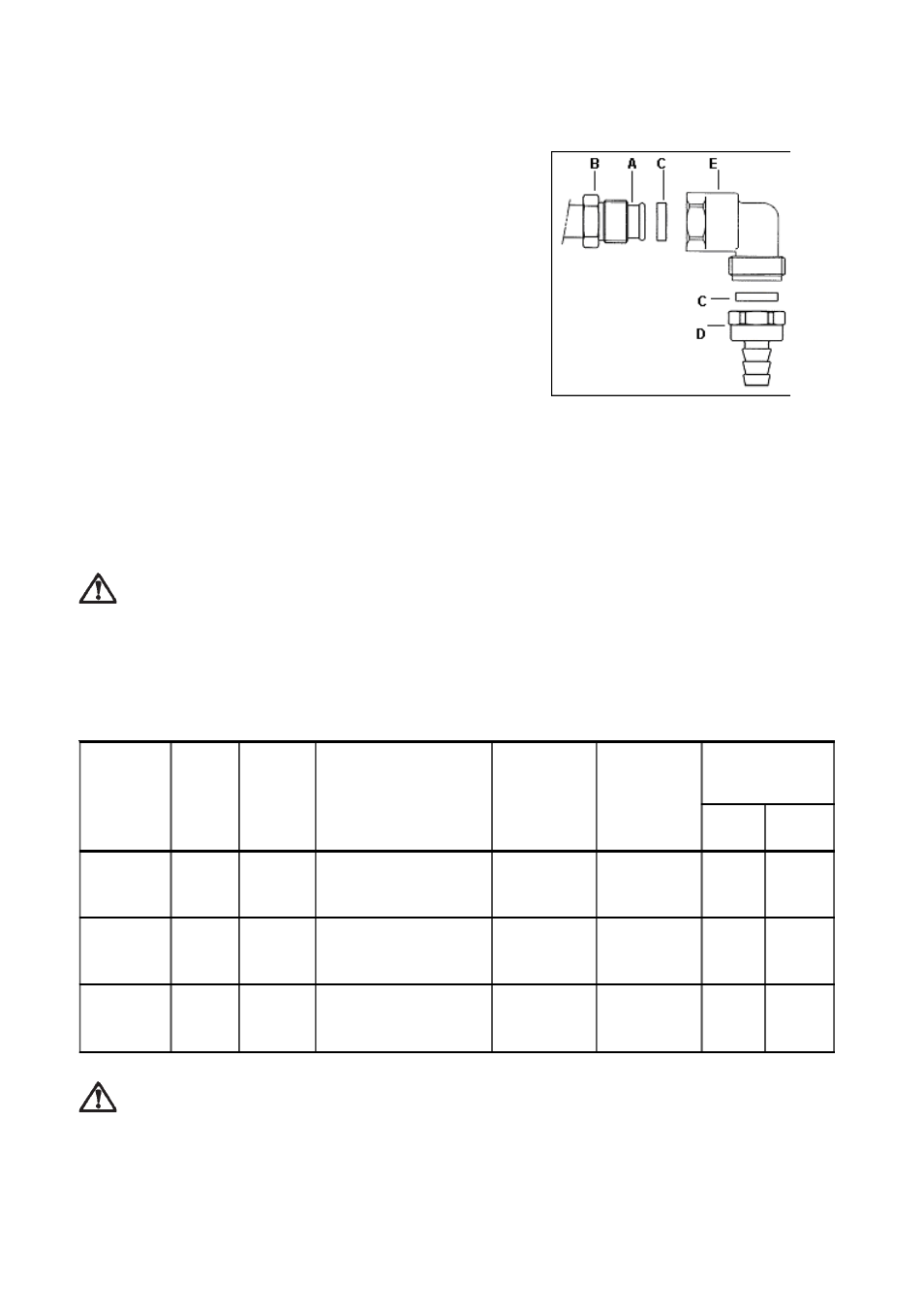

А – Распределительная труба
В – Гайка 1/2”
С – Прокладка
D – Ниппель шланга
Е – Уголок
Горелка
Обыч
ная
мощ
ность
(кВт)
Эконо
мичная
мощ
ность
(кВт)
Тип газа
Давление
(мбар)
Диаметр
форсунки
(мм)
Расход
м 3 /ч г/ч
Быстрая 2,40 0,72
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
1,24
1,11
0,80
0,240
0,240
-
-
-
189,11
Средняя 1,80 0,43
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
1,11
0,96
0,71
0,180
0,180
-
-
-
141,84
Вспомо-
гатель-
ная
0,90 0,35
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
0,82
0,70
0,50 0,090
0,090
-
-
-
70,92
После завершения любых работ по
ремонту, настройке или переделке
требуется проведение установленных
законом тестов безопасности.
По окончании регулировки для
использования другого типа газа, приклейте
на плиту наклейку о проведенной
настройке, прилагаемую к плите (или к
дополнительным форсункам,
соответствующим типу используемого газа).
