Подключение к электросети
Любые работы по монтажу прибора и
проведению кабеля питания должны
осуществляться квалифицированным
электриком или компетентным лицом в
соответствии с действующими правилами.
Данная плита должна быть заземлена!
Компания-производитель снимает с
себя ответственность за возможные
повреждения прибора в результате монтажа,
не соответствующего действующим
правилам.
Данная плита предназначена для работы от
сети переменного тока 230 В 50 Гц.
Для подключения к электросети используйте
кабель типа Н05 RR-F.
Перед включением убедитесь, что напряжение
сети соответствует напряжению, указанному в
табличке с техническими данными.
Если кабель питания поврежден, он
должен быть заменен либо изготовителем
прибора, либо специалистом из
авторизированного сервисного центра во
избежание травм и повреждений!
Возможно фиксированное подключение плиты
в соответствии со спецификацией по схеме:
L1 N(L2) PE
230V ~
BRO
W
N
BL
UE
G
R
EEN-
YEL
L
O
W
В случае фиксированного подключения к сети
вы должны установить многополюсный
переключатель с минимальным расстоянием
между контактами 3 мм.
По окончании установки переключатель должен
быть расположен в пределах 2 м от варочной
поверхности в доступном месте.
Переключатель не должен размыкать желто-
зеленый провод заземления.
Примечание: провод заземления должен быть
примерно на 2 см длиннее, чем провода
нейтрали и фазы.

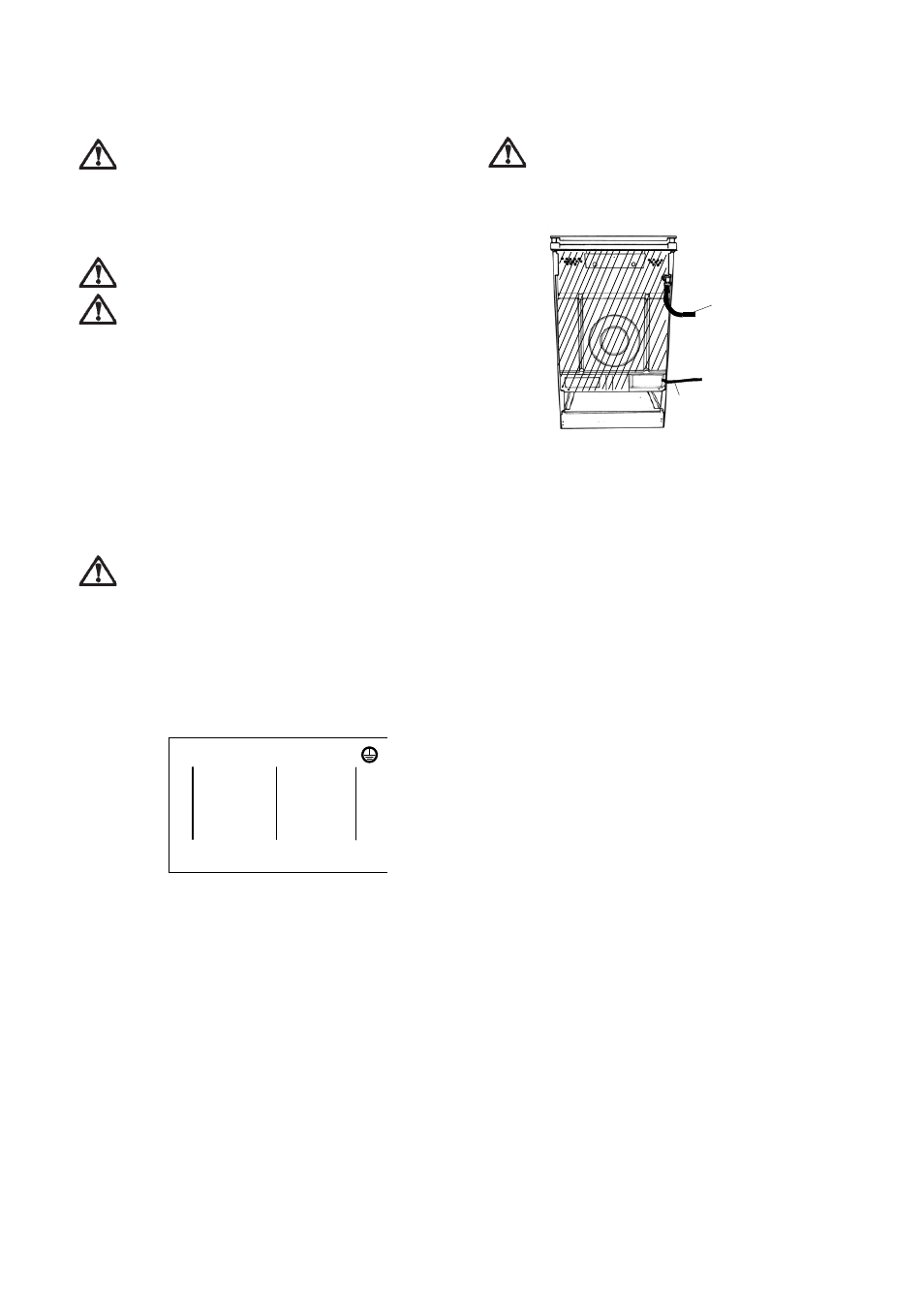

Кабель электропитания не должен
соприкасаться ни с одной частью
заштрихованной на рисунке области.
К а б е л ь
электропитания
Подключение
гибкого шланга
Перед подключением проверьте:
• В состоянии ли предохранитель и
домашняя электрическая сеть выдержать
нагрузку прибора (см. табличку с
техническими данными);
• Розетка или многополюсный
переключатель, используемый для
подключения, должны быть расположены
в легкодоступном месте.
Последовательность операций
• Отвинтите и снимите предохранительную
крышку сзади прибора;
• Подключите кабель питания к клеммам на
плите;
• Закрепите специальным кабельным
зажимом;
• Удостоверьтесь, что подключение к
клеммной колодке соответствует
мощности сети;
• Установите на место и привинтите
защитную крышку сзади прибора.
