19
Руководство пользователя
DIGITAL OUT
FOOT
CONTROLLER
FOOT
SWITCH
PHONES
OUTPUT
R
L MONO
MIDI
THRU
OUT
IN
USB
TO DEVICE TO HOST
DIGITAL OUT
FOOT
CONTROLLER
FOOT
SWITCH
PHONES
OUTPUT
R
L MONO
6
7
)
9
8
4
5
6
7
9
8
)

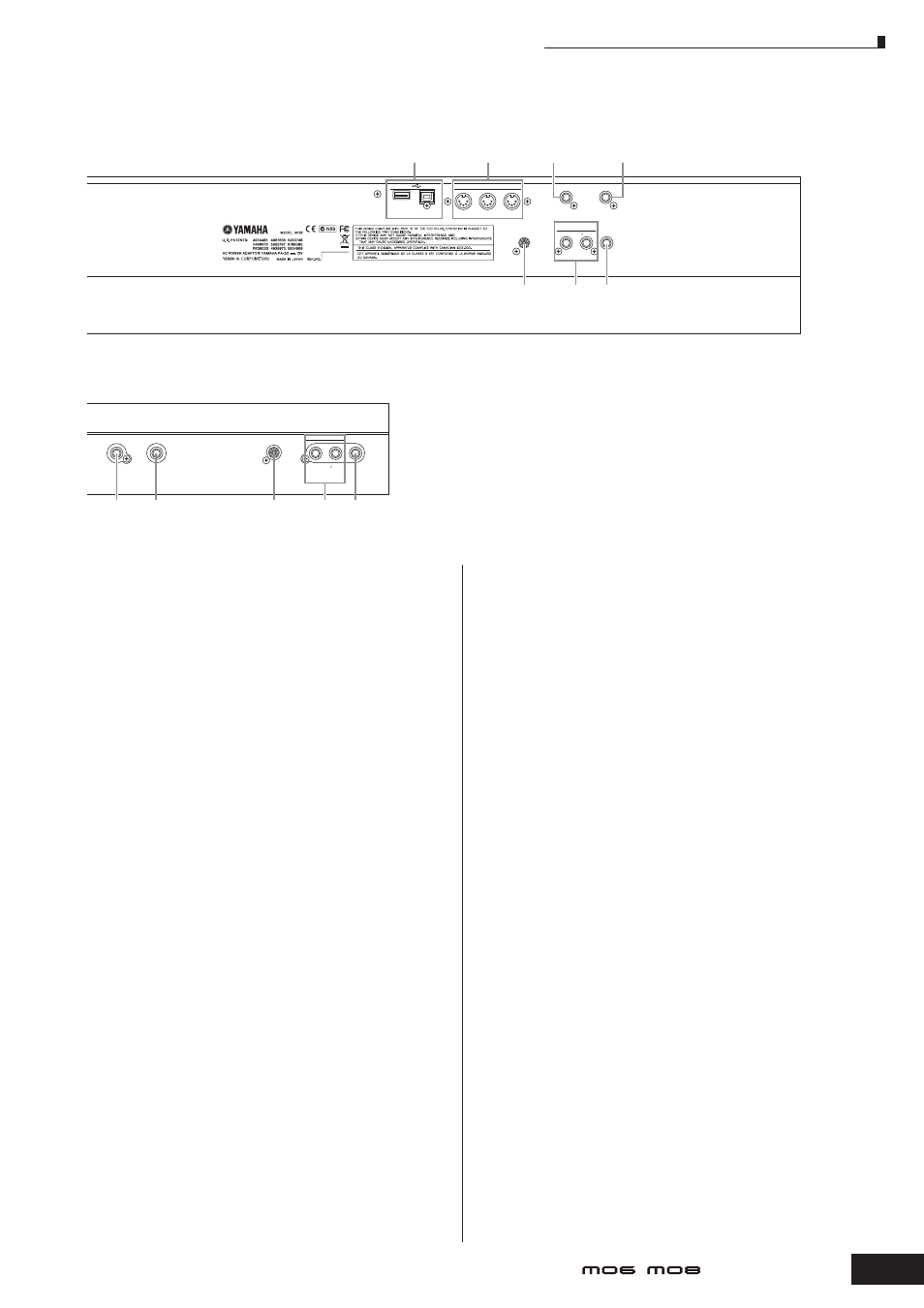

Задняя панель
Гнездо FOOT SWITCH
Стр. 69
Гнездо для подключения отдельно покупаемой педали
FC4 или FC5.
Гнездо FOOT CONTROLLER
Стр. 69
Гнездо для подключения отдельно покупаемого
педального контроллера (FC7, и т.д.). Гнездо FOOT
CONTROLLER позволяет Вам управлять одной из
назначаемых функций - например, громкостью,
тембром, высотой тона или другими аспектами звука.
Гнезда OUTPUT L/MONO и R
Стр. 20
Аудио сигналы линейного уровня подаются на выход
через эти гнезда. Для монофонического выхода,
используйте только гнездо L/MONO.
Гнездо PHONES
Стр. 20
Для подключения стерео наушников.
Разъем DIGITAL OUT
Стр. 103
Используйте этот разъем, для вывода цифровых
сигналов по коаксиальному (RCA) кабелю.
Формат - S/PDIF, обычно используемый для CD и DAT
плееров. Цифровой выходной сигнал - 44.1kHz/24-bit.
