106
Руководство пользователя
C
MO
Подключения

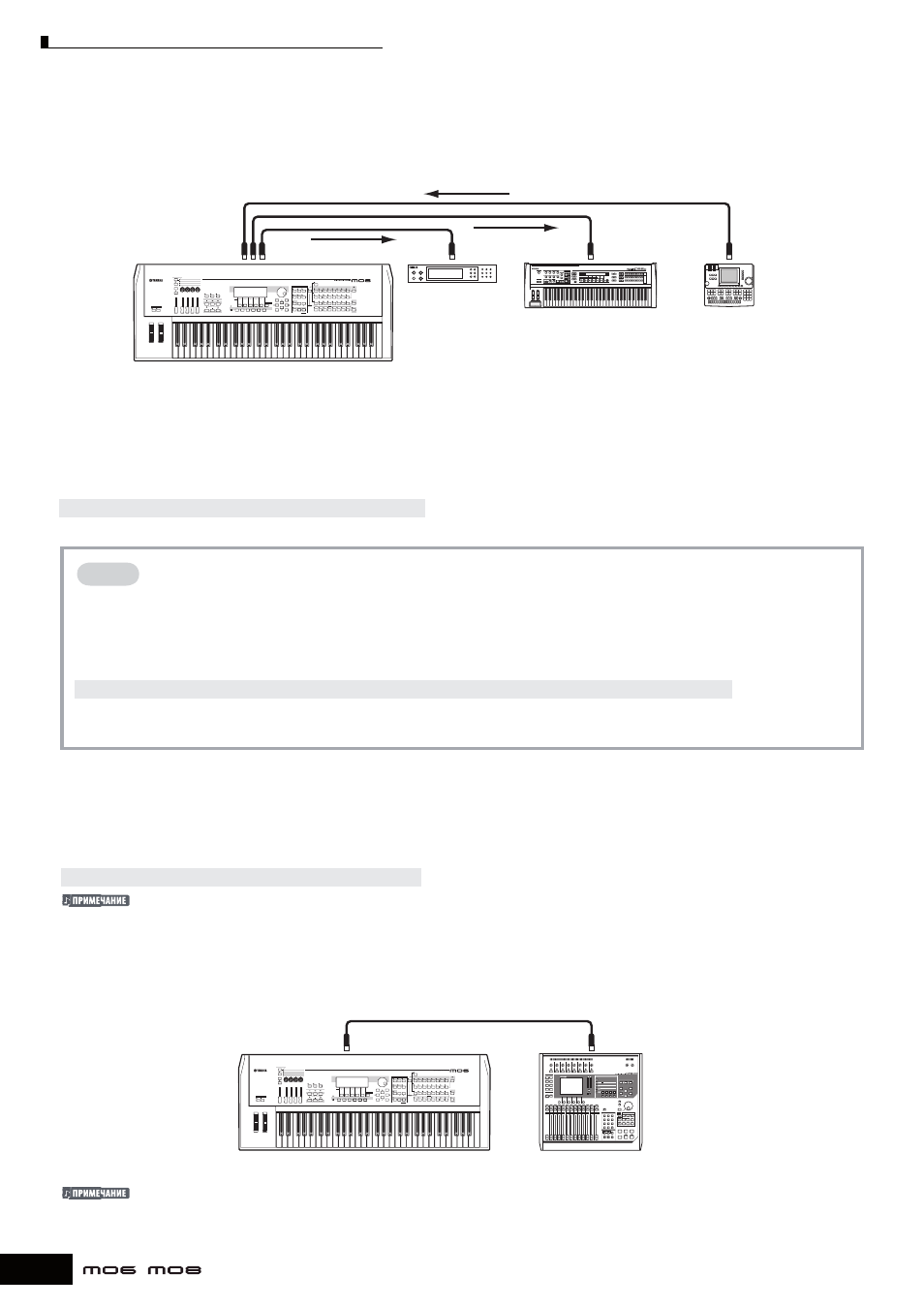

Управление другим MIDI инструментом через MIDI THRU
Если у Вас больше синтезаторов и генераторов тона, чем MIDI портов, Вы можете использовать гнездо MIDI THRU для
подключения и управления дополнительными устройствами. В этом примере, данные воспроизведения MIDI секвенсора
используются для игры звуками другого MIDI инструмента (подключенного через разъем MIDI THRU) так же, как и MO. Разъем
MIDI THRU просто переадресовывает получаемые MIDI данные (через MIDI IN) на подключенный инструмент.
MIDI
OUT
MIDI IN
MIDI THRU
MIDI IN
MIDI IN
MIDI OUT
MIDI генератор тона
MIDI синтезатор
MIDI секвенсор, например,
серий QY/QX, RM1x, RS7000
В этом случае, убедитесь, что MO установлен в режим Песни или в режим Паттерна. Если инструмент установлен в режим
Голоса или в режим Исполнения, в котором многоканальные MIDI сообщения не распознаются, данные внешнего секвенсора
(содержащие многоканальные данные) не будут воспроизводиться на MO должным образом. Кроме того, Вам, вероятно,
придется делать некоторые установки MIDI синхронизации (см. ниже). Также, удостоверьтесь, что, MIDI генератор тона
(подключенный к разъему MIDI THRU) установлен в мультитембральный режим. С другой стороны, Вы должны установить
параметры MIDI синхронизации MO для работы с внешней синхронизацией на следующем дисплее.
[UTILITY]> [F5] MIDI > [SF 3] SYNC > MIDI Sync = MIDI
СОВЕТ: Разделение звука между MO и внешним генератором тона MIDI каналом
(Партия 2)
В примере подключения, показанном выше, Вы можете разделить секвенсорное воспроизведение между MO и
другим инструментом, подключенным к разъему MIDI THRU и сделать так, чтобы они озвучивали разные партии.
Например, на MO назначаются партии Песни/Паттерна на каналы MIDI приема 1 - 9, а остальные партии выключаются
(не звучат).
[SONG] или [PATTERN] > [MIXING] > [EDIT]?> Выбор партии [F1] VOICE > [SF2] MODE > ReceiveCh
На подключенном MIDI генераторе тона, назначаются на воспроизведение каналы MIDI приема 10 - 16, а остальные
партии выключаются (не звучат).
Подключение к MTR (Многотрековый Рекордер)
Так как этот синтезатор может получать MTC (Код Времени MIDI или MIDI тайм-код) и может передавать MMC (Машинное
Управление по MIDI), Вы можете создавать мелодии, синхронизируя MTC или MMC совместимые многотрековые устройства
записи. Используйте два типа управления MTR (см. иллюстрации ниже), применяя следующую операцию установки MIDI
синхронизации на MTC в Сервисном режиме.
[UTILITY] > [F5] MIDI>[SF 3] SYNC>MIDI Sync = MTC
MTC и MMC доступны только в режиме Песни.
z
Синхронизация MO с сигналом MTC от внешнего MTR
После получения сигнала MTC, переданного от MTR (когда начато воспроизведение MTR), выбранная Песня MO начнется
в момент времени MTC Start Offset (Смещение Начала MTC) (установка с дисплея [UTILITY] > [F5], MIDI > [SF3] SYNC > MTC
StartOffset в Сервисном режиме).
MIDI кабель
MIDI IN
MTC OUT
MO
AW2400
MTC (MIDI тайм-код) позволяет одновременно синхронизировать несколько аудио устройств через стандартные MIDI кабели, включая данные,
соответствующие часам, минутам, секундам и кадрам. MO не передает MTC. В качестве мастер-устройства для MTC необходим инструмент типа
Yamaha AW2400
