Ru
15

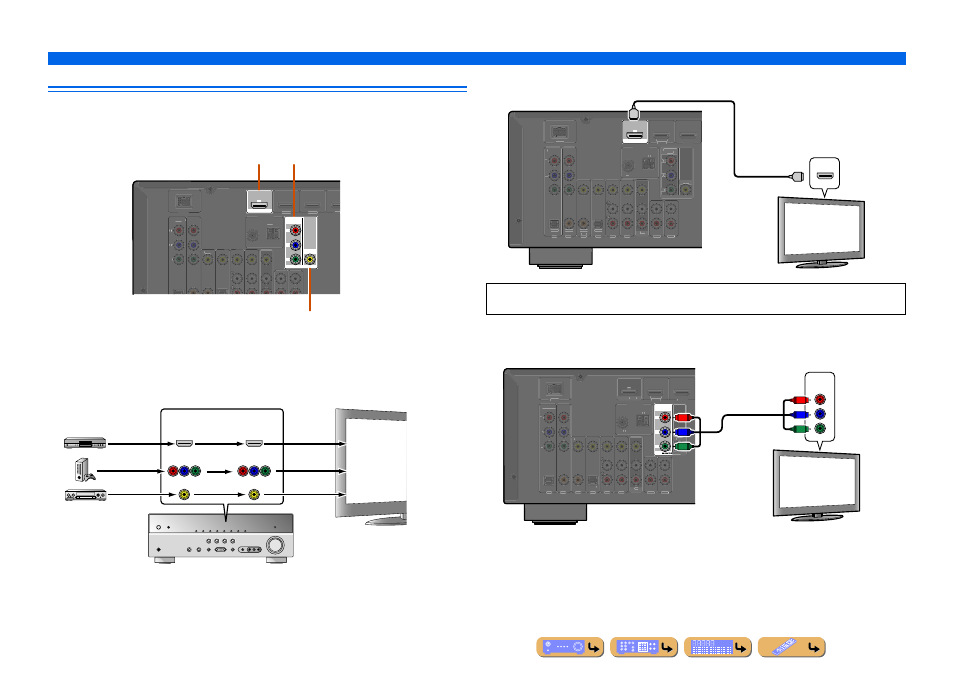

ПОДКЛЮЧЕНИЯ
Подключение внешних компонентов
Подключение ТV-монитора
Данный аппарат оборудован следующими тремя типами выходных гнезд для подключения к телевизору.
HDMI OUT, COMPONENT VIDEO или VIDEO. Выберите соответствующее подключение в зависимости от
формата входного сигнала, поддерживаемого телевизором.
Данный аппарат будет получать сигналы HDMI, компонентные или видеосигналы в том же формате, который
передается устройствами вывода.
Например, эти три устройства вывода необходимо подключить к телевизору, соблюдая соответствие входных/
выходных гнезд и кабелей, а затем переключить входной режим телевизора на соответствующую установку.
■
Подключение видеомонитора HDMI
Подключите кабель HDMI к гнезду HDMI OUT.
■
Подключение компонентного видеомонитора
Подключите компонентный видеокабель к гнездам COMPONENT VIDEO (MONITOR OUT).
HDMI OUT
ARC
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
COMPONENT VIDEO
PR
PB
Y
(BD/DVD) HDMI 2 HDMI 1 HDM
VIDEO
DOCK
ANTENNA
FM
75 ǡ
GND AM
Гнездо HDMI OUT
Гнезда COMPONENT VIDEO
(MONITOR OUT)
Гнездо VIDEO
(MONITOR OUT)
COMPONENT
VIDEO
HDMI
VIDEO
COMPONENT
VIDEO
HDMI
VIDEO
Вход Выход
TV
Вход HDMI
Компонентный
видеовход
Видеовход
• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
• Рекомендуется использовать кабель длиной меньше 5,0 м, чтобы избежать ухудшения качества сигнала.
HDMI OUT
ARC
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1
AV OUT
VIDEO
DOCK
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
HDMI
HDMI
HDMI
Вход HDMI
TV
COMPONENT VIDEO
PR
PB
Y
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI OUT
AV OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
R OUT
VIDEO
COMPONENT
VIDEO
Y
P R
P B
Y
P R
P B
Компонентный видеовход
TV
