Подключение внешних компонентов

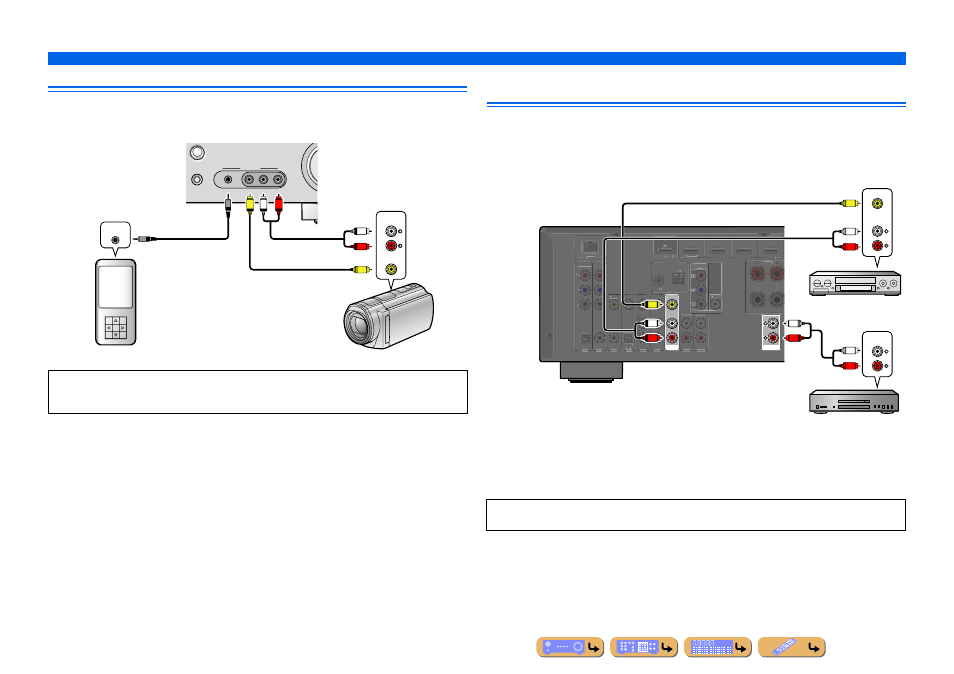

Подключение видеокамер и портативных аудиоплееров
Воспользуйтесь гнездами VIDEO AUX на передней панели для временного подключения к данному ресиверу
видеокамер, приставок для видеоигр или портативных аудиоустройств.
Выберите вход V-AUX для использования этих подключенных устройств.
Передача входного аудио/видеосигнала на внешние
компоненты
Данный ресивер позволяет передавать выбранные входящие аналоговые аудио/видеосигналы на внешние
компоненты через гнезда AV OUT и AUDIO OUT. Эти входные аудиосигналы и видеосигналы можно
записывать на видеомагнитофоны или аналогичные устройства, либо передавать их на другие телевизоры или
внешние компоненты.
Использование гнезд AV OUT
Подключите данные гнезда к входному видеогнезду внешнего компонента и аналоговым входным
аудиогнездам.
Использование гнезд AUDIO OUT
Подключите данное гнездо к аналоговым входным аудиогнездам компонента.
• Обязательно уменьшите громкость звука при соединении данного аппарата и других устройств.
• При подключении внешних компонентов одновременно к гнезду PORTABLE и гнездам AUDIO, будет
передаваться звук, выводимый через гнездо PORTABLE.
VIDEO AUX STRAIGHT
RADIO
VIDEO AUDIO PORTABLE L R
V R L
L
R
V
AUDIO
VIDEO
AUDIO OUT
Аудиовыход
Портативный аудиоплеер Видеокамеры
Аудиовыход
Видеовыход
Передача аудио/видеосигналов HDMI, компонентных видеосигналов и цифровых аудиосигналов через эти
гнезда невозможна.
AV OUT AUDIO OUT
COMPONENT VIDEO
PR
PB
Y
OPTICAL OPTICAL (TV) AV 1 AV 2 AV 3 AV 4 AV 5 AV 6 AUDIO 1 AUDIO 2
COAXIAL COAXIAL (CD)
(BD/DVD) HDMI 2 HDMI 1 HDMI 3 HDMI 4
FRONT
HDMI OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75 ǡ
GND AM
MONITOR OUT
COMPONENT VIDEO
VIDEO
PR
PB
Y
AUDIO
VIDEO
R
L
V
AUDIO
R
L
R
L
V
R
L
Магнитофон
Аудиовход
Видеомагнитофон
Видео /
аудиовход
