Ru
16
ПОДКЛЮЧЕНИЯ
Подключение внешних компонентов
■

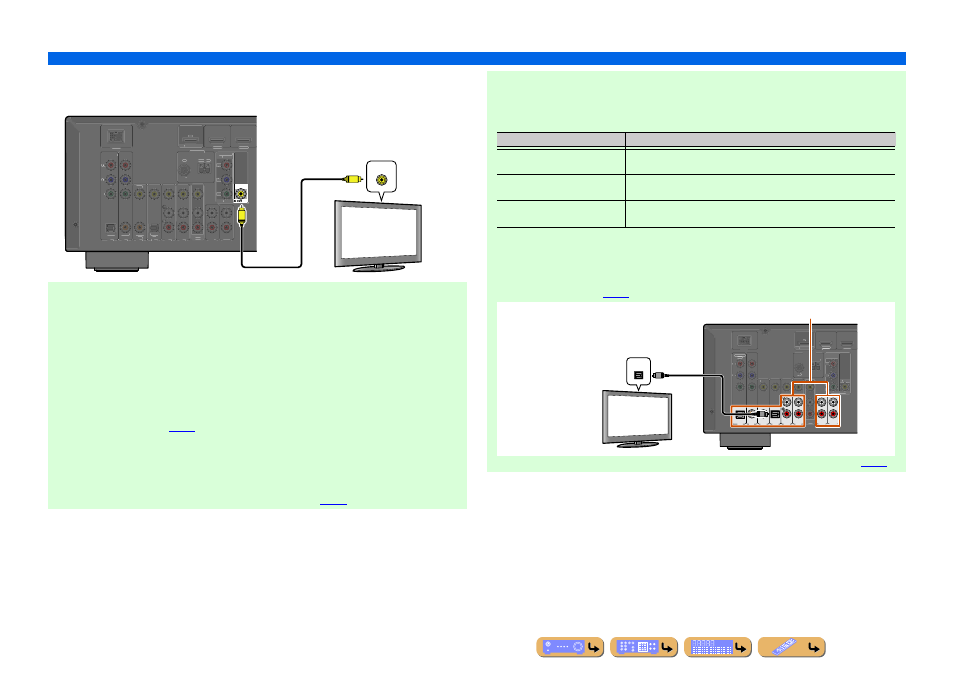

Подключение видеомонитора
Подключите штекерный видеокабель к гнезду VIDEO (MONITOR OUT).
■ Прослушивание телевизионного аудиосигнала
Для передачи звука с телевизора на этот аппарат, выполните подключение следующим образом в
соответствии с телевизором:
При использовании телевизора, поддерживающего функцию обратного аудиоканала и
функцию управления HDMI
Когда телевизор поддерживает функцию управления HDMI (Например, Panasonic VIERA Link) и функцию
обратного аудиоканала, с помощью одного кабеля HDMI можно будет выводить аудио/видеосигналы с
аппарата на телевизор и выводить аудиосигнал с телевизора на данный аппарат.
Источник входного сигнала автоматически переключается в соответствии с операциями, выполняемыми на
телевизоре, что делает управление звуком телевизора удобным для использования.
Для подключений и установок см. раздел “Один кабельный вход HDMI на аудиосигнал телевизора с
функцией обратного канала” (
При использовании телевизора, поддерживающего функции управления HDMI
При использовании телевизора, поддерживающего функции управления HDMI (Например, Panasonic
VIERA Link), при включении функций управления HDMI на данном аппарате его источник входного
сигнала будет переключаться автоматически в соответствии с операциями, выполняемыми на телевизоре.
Для подключений и установок см. раздел “Автоматическое переключение источника входного сигнала
данного аппарата во время прослушивания аудиосигнала телевизора” (
VIDEO
COMPONENT
VIDEO
PR
PB
Y
OPTICAL
OPTICAL
(TV)
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
COAXIAL
COAXIAL
(CD)
(BD/DVD)
HDMI 2
HDMI 1
HDMI OUT
AV
OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75
ǡ
GND AM
MONITO
COMPONENT
VIDEO
PR
PB
Y
VIDEO
V
V
Видеовход
TV
При использовании других телевизоров
Для передачи звука с телевизора на этот аппарат, подключите его гнезда AV1-6 или AUDIO1-2 к выходным
аудиогнездам телевизора.
В зависимости от соединения на телевизоре подключите аудиовыход телевизора к AV1-6 или AUDIO1-2.
Для прослушивания звука телевизора выберите источник входного сигнала, подключенный через выходное
аудиогнездо телевизора.
Если телевизор поддерживает вывод оптического цифрового аудиосигнала, рекомендуется подключить
аудиовыход телевизора к гнезду AV4 ресивера.
Подключение к AV4 позволяет переключать источник входного сигнала на AV4 с помощью одной клавиши,
используя функцию SCENE (
Можно управлять телевизором с помощью пульта ДУ ресивера путем ввода кода ДУ телевизора (
Аудиовыход телевизора
Подключения
Оптический цифровой аудиовыход
Подключите к гнезду OPTICAL AV1 или AV4 с помощью цифрового
штекерного аудиокабеля.
Коаксиальный цифровой
аудиовыход
Подключите к гнезду COAXIAL AV2 или AV3 с помощью оптоволоконного
кабеля.
Аналоговый стереовыход
Подключите к одному из гнезд AV5, AV6, AUDIO1, AUDIO2 или V-AUX с
помощью стереофонического штекерного кабеля.
OPTICAL
OPTICAL
(TV)
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AUDIO 1
AUDIO 2
COAXIAL
COAXIAL
(CD)
COMPONENT
VIDEO
P
R
P
B
Y
(BD/DVD)
HDMI 2
HDMI 1
HDMI OUT
AV
OUT
VIDEO
DOCK
ARC
ANTENNA
FM
75
ǡ
GND AM
MONITOR OUT
COMPONENT
VIDEO
VIDEO
P
R
P
B
Y
OPTICAL
O
O
Аудиовыход
(Оптический)
TV
Доступные входные гнезда
