Ru

6

ВВЕДЕНИЕ

Названия компонентов и их функции

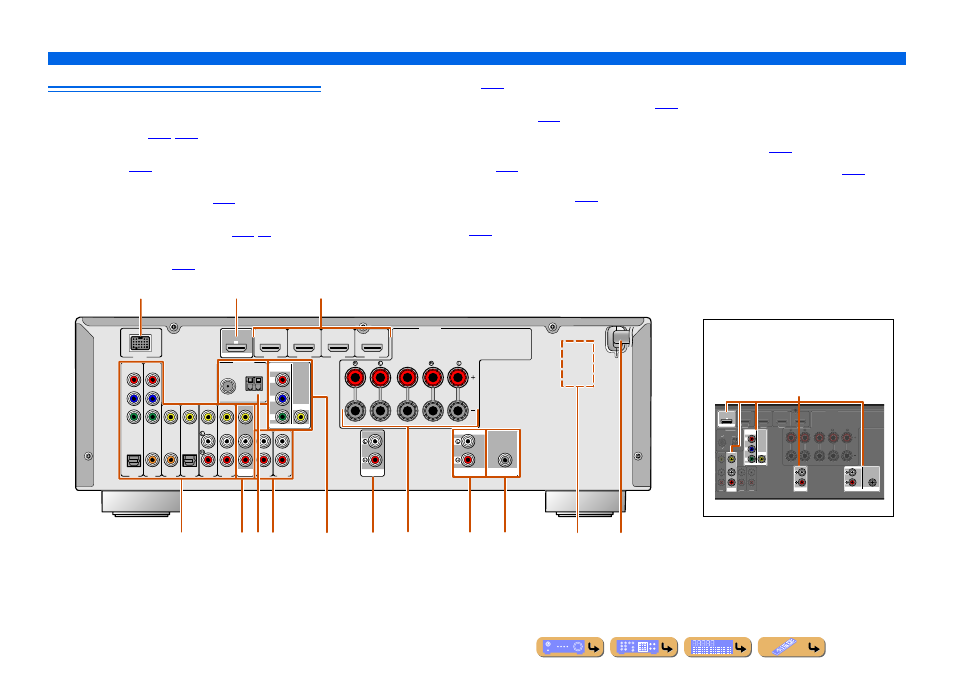

Задняя панель

a

Гнездо DOCK
Для подключения дополнительной универсальной док-станции Yamaha для
iPod (например, YDS-12) или беспроводного Bluetooth-приемника
аудиосигнала (YBA-10) (

☞с. 39

,

☞с. 42

).

b

Гнездо HDMI OUT
Для подключения HDMI - совместимого телевизора для вывода аудио/
видеосигналов на (

☞с. 15

).

c

Гнезда HDMI1-4
Для подключения внешних компонентов, оснащенных HDMI-совместимыми
выходами для приема аудио/видеосигналов (

☞с. 17

).

d

Гнезда AV1-6
Для подключения к внешним компонентам, оснащенным аудио/
видеовыходами для приема аудио/видеосигналов (

☞с. 18

,

с. 19

).

e

Гнезда AV OUT
Для вывода аудио/видеосигналов, полученных в случае выбора аналоговых
входов (AV3-6 или AUDIO1-2) (

☞с. 21

).

f

Гнезда ANTENNA
Для подключения AM и FM-антенн (

☞с. 22

).

g

Гнезда AUDIO1-2
Для подключения к внешним компонентам, оснащенным аналоговыми
аудиовыходами, для подачи звука на данный аппарат (

☞с. 20

).

h

Гнезда MONITOR OUT

i

Гнезда AUDIO OUT
Для вывода аудиосигналов, полученных в случае выбора таких аналоговых
гнезд, как AV5-6 или AUDIO1-2 (

☞с. 21

).

j

Разъемы SPEAKERS
Для подключения фронтальных колонок, центральной колонки, колонок
окружающего звучания и тыловых колонок окружающего звучания
(

☞с. 12

).

k

SURROUND BACK гнезда (PRE OUT)
Вывод сигналов тылового левого/правого канала окружающего звучания.
Позволяет прослушивать максимальный 7.1-канальный звук путем
подключения внешнего усилителя (

☞с. 11

).

l

Гнездо SUBWOOFER
Для подключения сабвуфера со встроенным усилителем (

☞с. 13

).

m

VOLTAGE SELECTOR
(Только модель для Азии и общая модель)
Выберите положение переключателя в зависимости от величины
напряжения в данном регионе (Подробнее, Краткое руководство).

n

Силовой кабель
Для подключения данного аппарата к настенной розетке переменного тока.

Гнездо VIDEO

Для подключения телевизора, способного
принимать входной видеосигнал, и вывода на него
видеосигналов (

☞с. 16

).

Гнезда COMPONENT
VIDEO

Для подключения телевизора, совместимого с
компонентными видеосигналами, для вывода
видеосигнала с помощью трех кабелей (

☞с. 15

).

COMPONENT

VIDEO

P

R

P

B

Y

OPTICAL

OPTICAL

( TV )

AV 1

AV 2

AV 3

AV 4

AV 5

AV 6

AUDIO 1

AUDIO 2

COAXIAL

COAXIAL

(CD)

CENTER

SURROUND

(BD/DVD)

HDMI 2

HDMI 1

HDMI 3

HDMI 4

FRONT

HDMI OUT

AV

OUT

SURROUND BACK

SINGLE

SUBWOOFER

AUDIO

PRE OUT

OUT

VIDEO

DOCK

ARC

SPEAKERS

ANTENNA

FM

75

ǡ

GND AM

MONITOR OUT

COMPONENT

VIDEO

P

R

P

B

Y

VIDEO

HDMI OUT

AV

OUT

SURROUND BACK

SINGLE

SUBWOOFER

AUDIO

PRE OUT

OUT

ARC

MONITOR OUT

COMPONENT

VIDEO

P

R

P

B

Y

VIDEO

AV 6

AUDIO 1

AUDIO 2

CENTER

SURROUND

(BD/DVD)

HDMI 2

HDMI 1

HDMI 3

HDMI 4

FRONT

SPEAKERS

ANTENNA

FM

75

ǡ

GND AM

c

e g

i

j

d

h

b

a

f

n

m

k

l

Выбор входных и выходных гнезд
Область вокруг выходных аудио / видеогнезд
обозначена белым цветом, чтобы предотвратить
ошибочное подключение. Используйте эти гнезда для
вывода аудио/видеосигналов на телевизор или другие
внешние компоненты.

Выходные гнезда
