Краткое руководство пользователя
6
Ru
1
Подключите цифровой коаксиальный
аудиокабель к цифровому
коаксиальному аудиовыходному гнезду
на DVD-проигрывателе и гнезду DVD
DIGITAL INPUT COAXIAL на данном
аппарате.
2
Подключите видеокабель к
композитному видеовыходному гнезду на
DVD-проигрывателе и гнезду DVD VIDEO
на данном аппарате.
3
Подключите видеокабель к
видеовходному гнезду на видеоэкране и
гнезду VIDEO MONITOR OUT на данном
аппарате.
4
Подключите электровилку данного
аппарата и других компонентов к розетке
переменного тока.

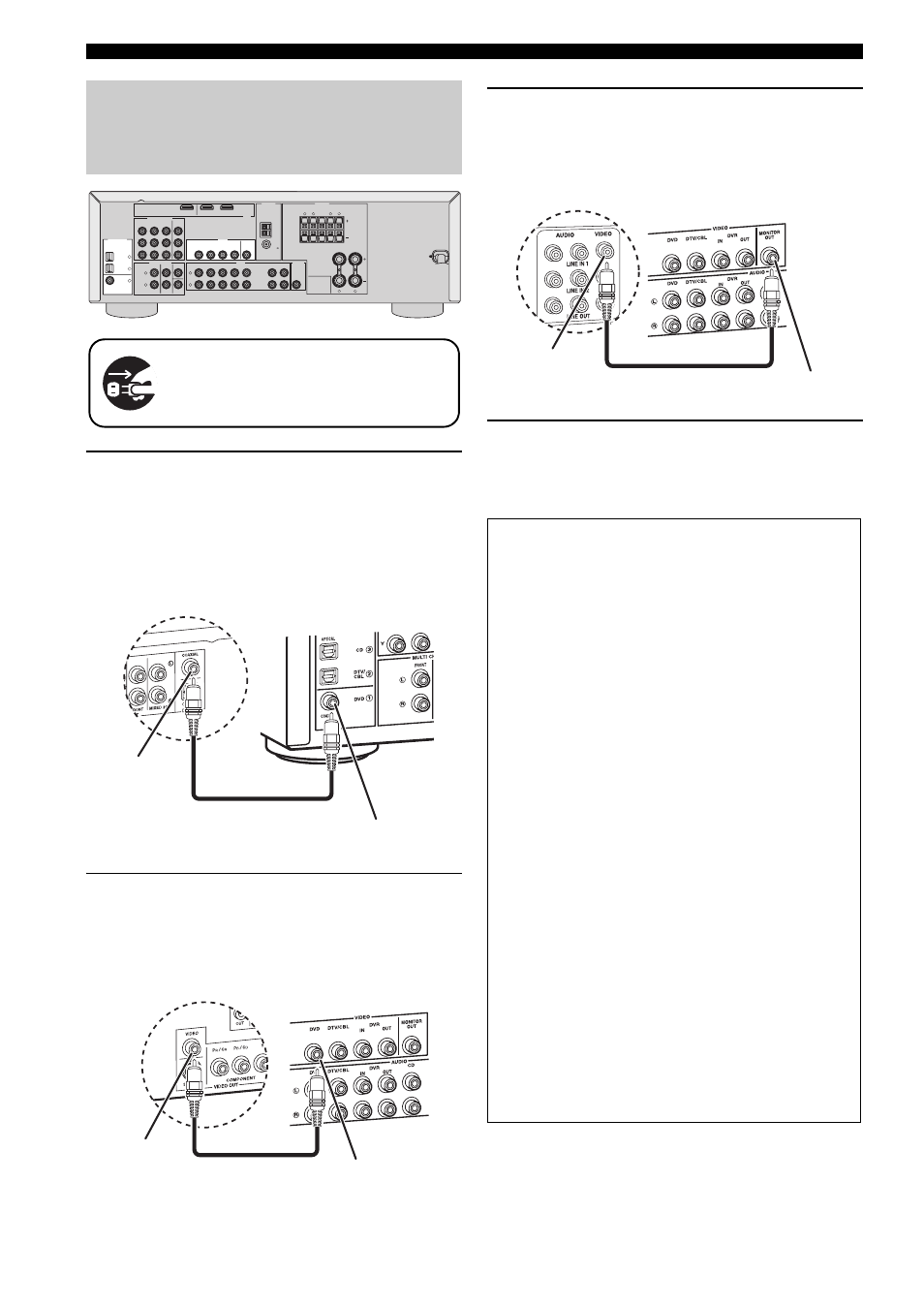

Шаг 2: Подключите
DVD-проигрыватель и
другие компоненты
L
R
L
R
L
R
L
R
L
R
COMPONENT VIDEO
HDMI
VIDEO
AUDIO
MULTI CH INPUT
DIGITAL INPUT
OUTPUT
ANTENNA
SPEAKERS
1
2
3
DVD
DTV/CBL
DVR
DVD
DVD
COAXIAL
OPTICAL
CD
DTV/CBL
DTV/
CBL
DVD
OUT
DTV/CBL
SURROUND
CENTER
FRONT B
FRONT A
MONITOR
OUT
MD/
CD-R
SUB
WOOFER
OUT
(REC)
IN
(PLAY)
DVR
DVD
FRONT
CENTER
SUBWOOFER
SURROUND
DTV/CBL
DVR
CD
IN
OUT
IN
OUT
MONITOR
OUT
AM
GND
FM
75
UNBAL.
Y
P
R
P
B
Убедитесь, что данный аппарат и
DVD-проигрыватель отсоединены
от розеток переменного тока.
Цифровое
коаксиальное
аудиовыходно
е гнездо
Цифровой
коаксиальный
аудиокабель
Гнездо DVD DIGITAL
INPUT COAXIAL
DVD-проигрыватель
Аудиовизуальный ресивер
Композитное
видеовыходное
гнездо
Видеокабель
Гнездо DVD VIDEO
DVD-проигрыватель
Аудиовизуальный ресивер
■ Дополнительные соединения
• Использование других типов
комбинаций колонок
• Подключение видеоэкрана и
DVD-проигрывателя
• Подключение тюнера кабельного
телевидения/спутникового тюнера и
DVD-магнитофона
• Подключение к гнездам HDMI
• Подключение к гнездам COMPONENT
VIDEO
• Использование гнезд VIDEO AUX на
фронтальной панели
• Подключение CD-проигрывателя и
MD-магнитофона
• Подключение DVD-проигрывателя с
помощью аналогового многоканального
аудиоподключения
• Подключение внешней ЧМ/АМ антенны
Видеоэкран
Аудиовизуальный ресивер
Видеовходное
гнездо
Видеокабель
Гнездо VIDEO
MONITOR OUT
