Краткое руководство пользователя
5
Ru
ВВЕДЕНИ
Е
Ру
сс
кий

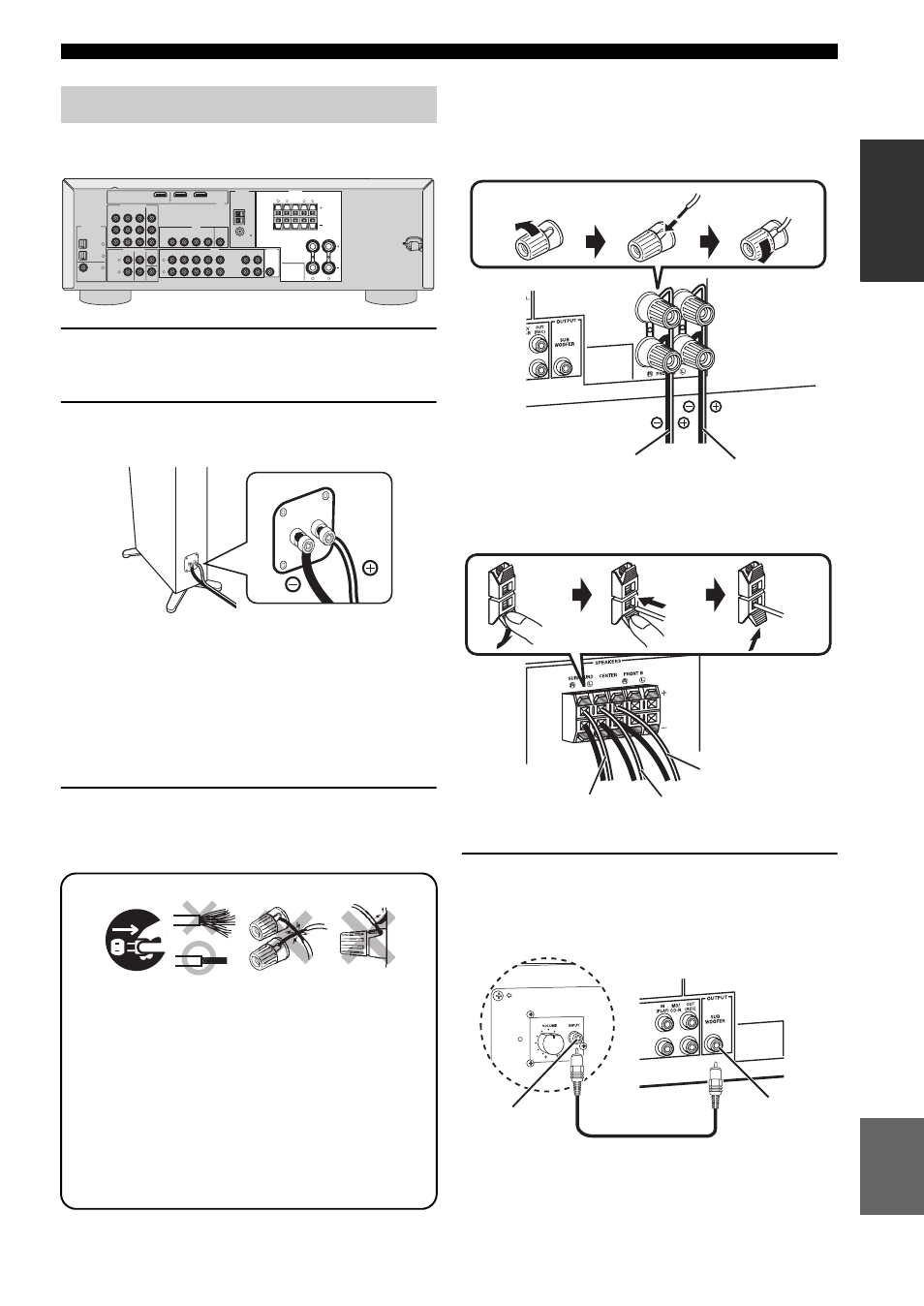

Расположите колонки в комнате и подключите их
к данному аппарату.
1
Расположите колонки и сабвуфер в
комнате.
2
Подключите кабели колонок к каждой
колонке.
Провода отличаются цветом или формой,
например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками
(углублениями и т.д.) к терминалам “+”
(красный) колонки. Подключите гладкий
провод к терминалам “–” (черный).
3
Подключите кабель каждой колонки к
терминалу соответствующей колонки на
данном аппарате.
1 Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.
2 Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей
колонок.
3 Не давайте оголенным проводам колонок
соприкасаться друг с другом.
4 Не давайте оголенным проводам колонок
соприкасаться с любой металлической
частью данного аппарата.
Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный)
и “–” (черный).
Фронтальные колонки
Центральная и колонки окружающего
звучания
4
Подключите кабель сабвуфера к
входному гнезду на сабвуфере и гнезду
SUBWOOFER OUTPUT на данном аппарате.
Шаг 1: Установите колонки
L
R
L
R
L
R
L
R
L
R
COMPONENT VIDEO
HDMI
VIDEO
AUDIO
MULTI CH INPUT
DIGITAL INPUT
OUTPUT
ANTENNA
SPEAKERS
1
2
3
DVD
DTV/CBL
DVR
DVD
DVD
COAXIAL
OPTICAL
CD
DTV/CBL
DTV/
CBL
DVD
OUT
DTV/CBL
SURROUND
CENTER
FRONT B
FRONT A
MONITOR
OUT
MD/
CD-R
SUB
WOOFER
OUT
(REC)
IN
(PLAY)
DVR
DVD
FRONT
CENTER
SUBWOOFER
SURROUND
DTV/CBL
DVR
CD
IN
OUT
IN
OUT
MONITOR
OUT
AM
GND
FM
75
UNBAL.
Y
P
R
P
B
1
2
3
4
К фронтальной
правой колонке
К фронтальной левой
колонке
Освободите
Вставьте
Закрепите
К левой колонке
окружающего
звучания
К центральной
колонке
К правой колонке
окружающего
звучания
Нажмите
Вставьте
Отпустите
Гнездо
SUBWOOFER
OUTPUT
Кабель сабвуфера
Входное гнездо
Аудиовизуальный ресивер
Сабвуфер
