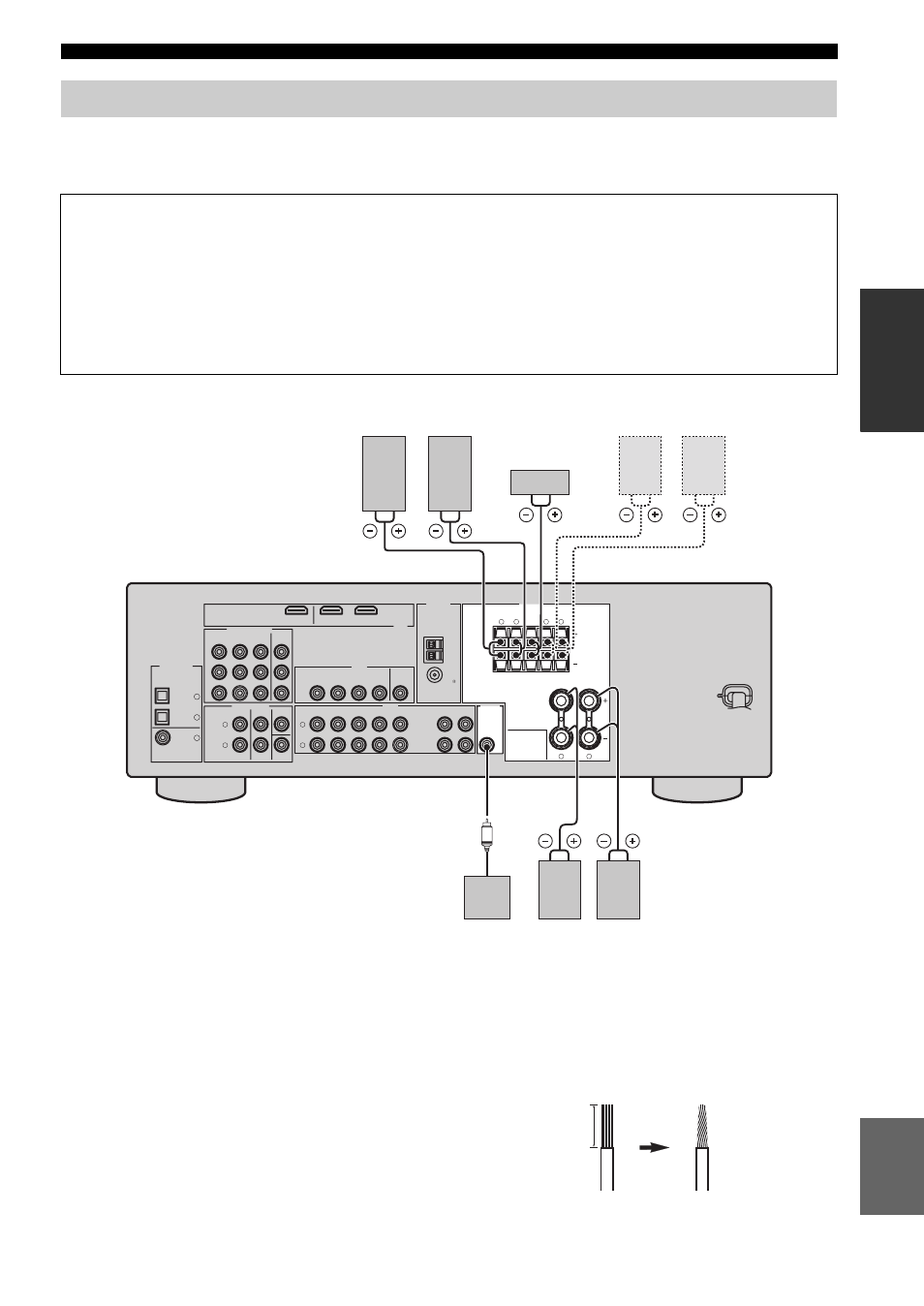

Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–”
(черный). Если соединения выполнены неправильно, данный аппарат не может точно воспроизводить
источники приема.
■ До подключения к терминалу
SPEAKERS
Кабель колонок на самом деле состоит из двух
параллельных спаренных изолированных
проводов. Провода отличаются цветом или
формой, например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками (углублениями и
т.д.) к терминалам “+” (красный) данного
аппарата и колонки. Подключите гладкий провод
к терминалам “–” (черный).
Удалите примерно 10 мм изоляционного слоя
на конце каждого кабеля колонки и затем
скрутите оголенные провода кабеля во
избежание короткого замыкания.
Подключение колонок
Предупреждение
•
Требуется использовать колонки с импедансом, указанным на задней панели данного аппарата.
•
Перед подключением колонок убедитесь, что вилка силового кабеля переменного тока
отсоединена от розетки переменного тока.
•
Открытые провода колонок не должны соприкасаться друг с другом или с любой металлической
частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок.
•
Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при
использовании с экраном, разместите колонки на некотором расстоянии от экрана.
