Соединения

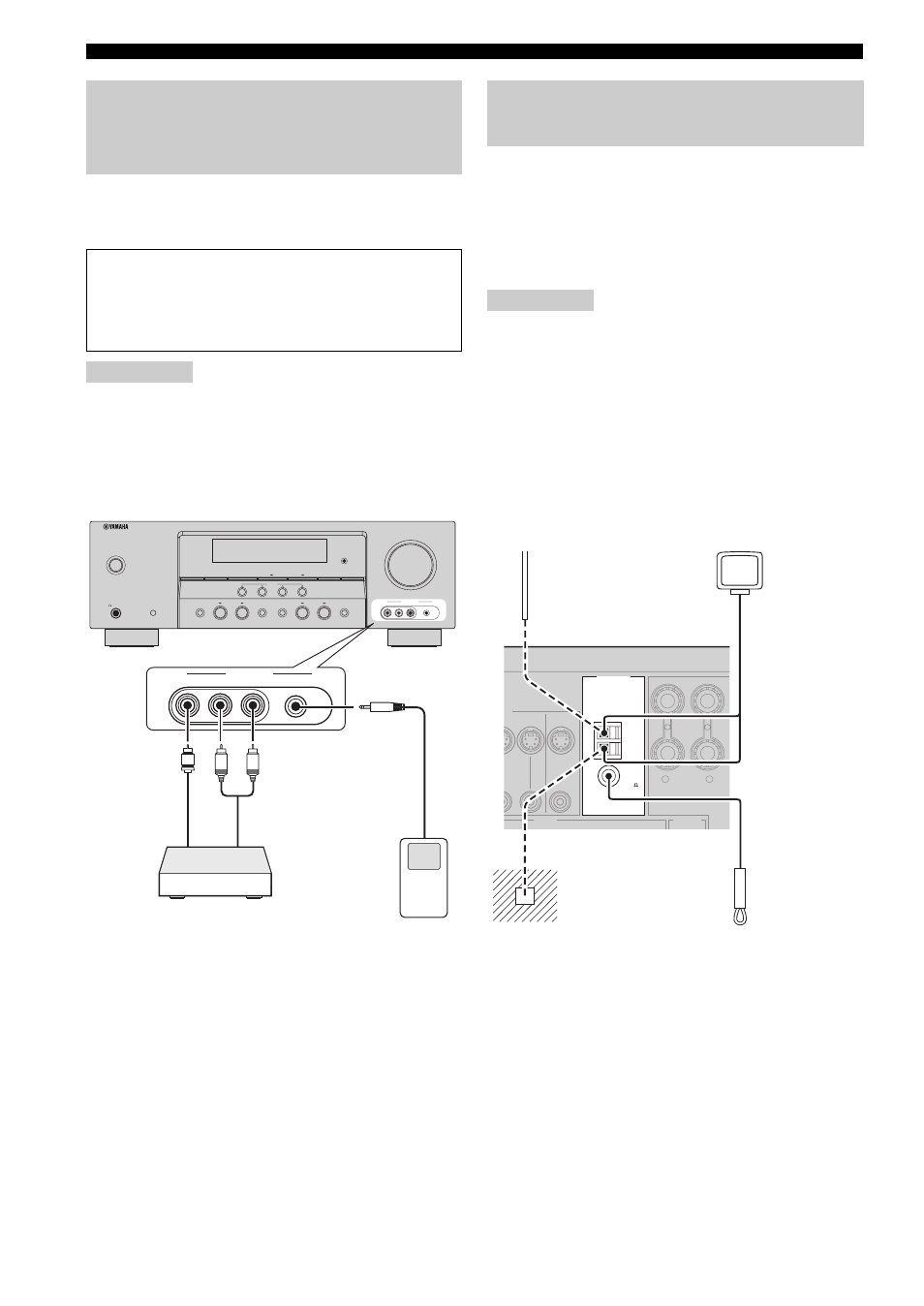

Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.
•
Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр “V-AUX” как
источник поступающего сигнала.
•
Приоритет отдается аудиосигналам, поступающим на
минигнездо PORTABLE, над сигналами,
поступающими на гнезда AUDIO L/R.
Внутренние ЧМ и АМ антенны поставляются
вместе с данным аппаратом. Вообще, данные
антенны должны обеспечивать достаточно
сильный прием сигнала. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам.
•
Рамочная АМ антенна должна быть установлена на
расстоянии от данного аппарата.
•
Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом качестве приема, установите
внешнюю антенну. Для получения более подробной
информации о внешних антеннах, обратитесь к
ближайшему авторизованному дилеру Yamaha или в
центр технического обслуживания.
•
Рамочная АМ антенна должна всегда оставаться
подключенной, даже при подключении внешней АМ
антенны к данному аппарату.
Подключение к гнездам
VIDEO AUX на фронтальной
панели
Предупреждение
Перед выполнением подключений,
обязательно выключите звук данного аппарата
и других компонентов.
Примечания
STANDBY
/ON
PHONES
SPEAKERS
A/B/OFF
SILENT CINEMA
EDIT
PRESET/TUNING
BAND
A/B/C/D/E
TONE CONTROL
PROGRAM
STRAIGHT
NIGHT
EFFECT
SCENE
PRESET/TUNING
MEMORY
OPTIMIZER MIC
TUNING AUTO/MAN'L
AUDIO SELECT
INPUT
1
2
3
4
VOLUME
R
L
AUDIO
PORTABLE
VIDEO AUX
VIDEO
VIDEO
L AUDIO R
PORTABLE
VIDEO AUX
V
L
R
Игровая консоль
или видеокамера
3,5 мм
стереофонический
миништекер
А
у
д
иов
ыхо
д
Вид
еов
ыхо
д
Подключение ЧМ и АМ
антенн
Примечания
EO
ANTENNA
L
R SURROUND
AUDIO
OUTPUT
DVR
CD
DVR
AM
GND
FM
UNBAL.
75
OUT
MONITOR
OUT
MD/
OUT
IN
Рамочная АМ
антенна
(поставляется)
Заземление
Для обеспечения
максимальной безопасности
и уменьшения помех,
подключите терминал
антенны GND к хорошему
заземлению. Хорошим
заземлением может
послужить металлический
штырь, введенный в сырую
землю.
Внутренняя
ЧМ антенна
(поставляется)
Внешняя АМ антенна
Используйте 5-10 м провод
с виниловым покрытием,
вытянутый наружу через
окно.
