11
VQT3E87

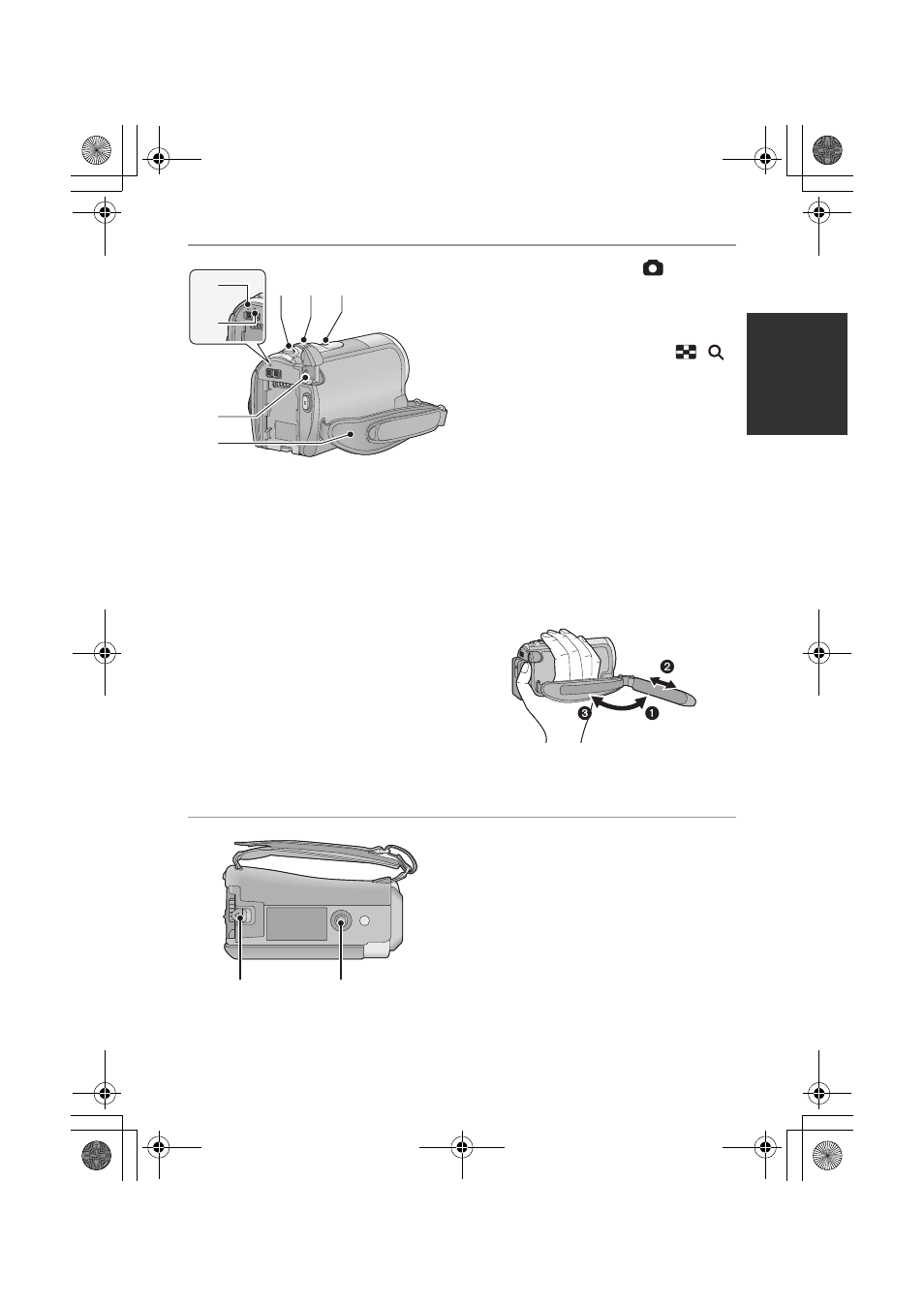

21 Кнопка фотоснимка [ ] (l 42)
22 При записи: рычажок
трансфокатора [W/T] (l 44)
При воспроизведении:
Переключатель режима
отображения пиктограмм [
/ ]
(l 60)/Рычаг изменения громкости
[sVOLr] (l 61)
23 Акустическая система
24 Индикатор состояния (l 21)
25 Индикатор доступа к жесткому
диску [ACCESS HDD] (SDR-H100)
(l 4)
26 Входная клемма постоянного тока
[DC IN] (l 14)
≥ Не используйте любые другие
адаптеры переменного тока, за
исключением поставляемого.
27 Ременная ручка
Отрегулируйте длину ремня и
положение подушечки.
1 Отбросьте ремень.
2 Установите длину.
3 Закрепите снова ремень.
28 Рычажок извлечения
аккумуляторов [BATTERY] (l 13)
29 Место крепления штатива
26
24
25 22 21
27
23
28 29
