39
ALPHA
™
EVO
사용 설명서
KO
I

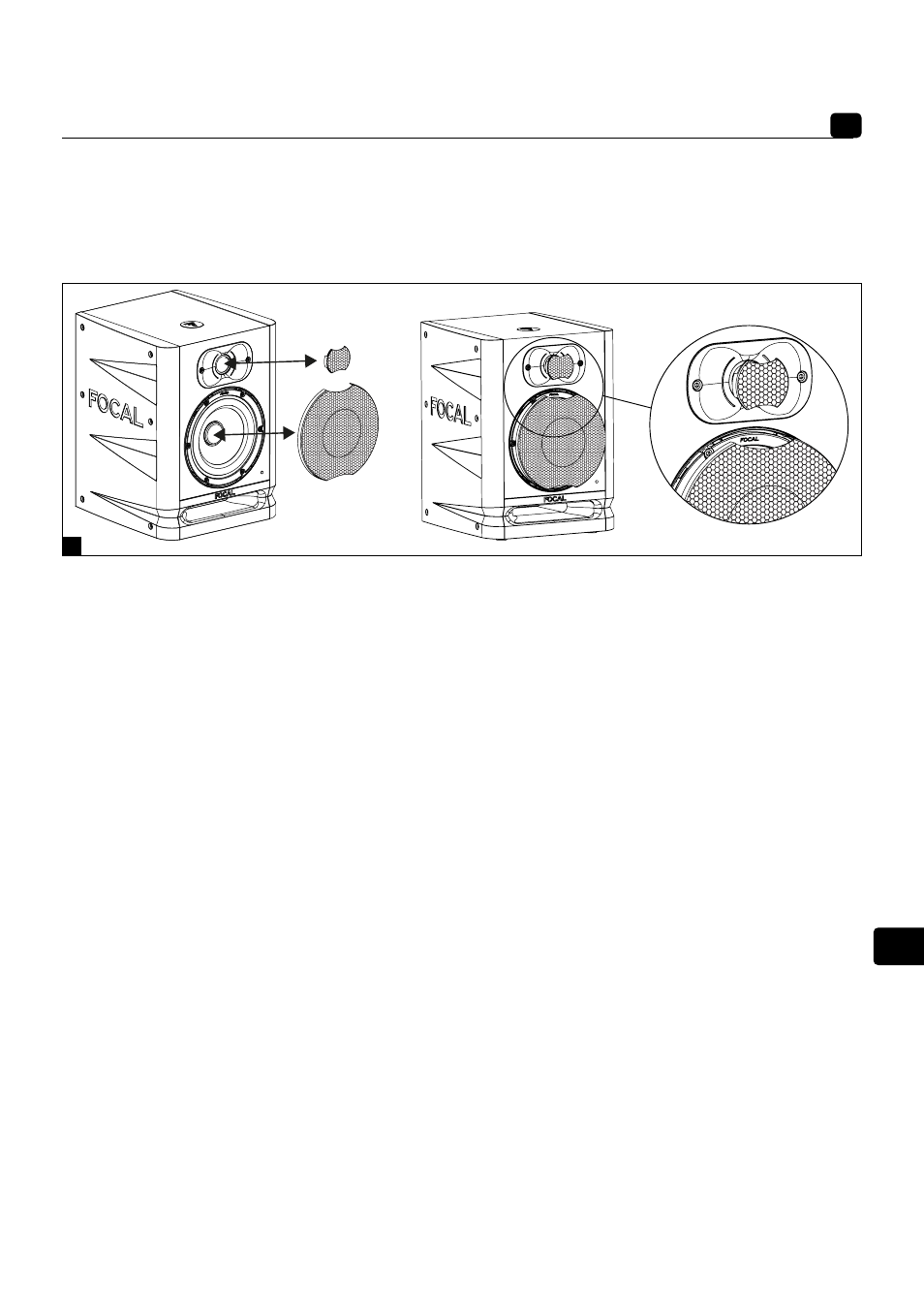

그릴의 삽입과 제거
ALPHA EVO 스피커에는 트위터용 그릴과 우퍼용 그릴이 함께 제공됩니다. 그릴을 제거하려면 그릴 위와 아래에 있는 홈 부분을 손가락
으로 잡아 트위터나 우퍼에 손상이 가지 않도록 조심해서 빼내면 됩니다. 필요한 경우 플라스틱 물체를 이용해 가볍게 들 수 있습니다. 그
릴을 삽입하려면 그릴의 홈을 그에 맞는 자리에 끼우고 서서히 밉니다(그림 I).
ALPHA 50 EVO, ALPHA 65 EVO, ALPHA 80 EVO, ALPHA TWIN EVO 1의 설정 및 연결
1 – BALANCED - XLR
XLR 플러그는 대칭 신호 소스를 연결할 수 있게 해주고, 기본 배선도를 사용합니다. 핀1 = 접지(쉴드) 핀2 = 온점(동상 신호) 핀3 = 냉
점(이상 신호)
이 입력 단자에는 대칭 소스의 민감도에 해당하는 +4dBu의 민감도가 부여되어 있습니다.
2 – BALANCED - TRS
TRS 플러그는 대칭 신호 소스를 연결할 수 있게 해주고, 기본 배선도를 사용합니다. Tip : 양극(말단) Ring : 음극(고리) Sleeve: 접지
(본체)
이 입력 단자에는 대칭 소스의 민감도에 해당하는 +4dBu의 민감도가 부여되어 있습니다.
3 – UNBALANCED
RCA 플러그는 비대칭 신호 소스에 연결할 수 있게 해줍니다. 통상적으로 "음극" (핀3)은 접지(핀1)에 연결합니다. 이 연결은 보통 케이
블로 이루어집니다. 이 입력 단자에는 비대칭 소스의 민감도에 해당하는 -10dBV의 민감도가 부여되어 있습니다.
4 – SENSITIVITY
이 기능을 사용하면 필요에 따라 더 높은 사운드 레벨을 얻을 수 있습니다. 사용할 수 있는 민감도는 0 및 +6dB입니다. +6dB 위치를 이
용하면 컨버터 또는 사운드 카드의 출력 단계에서 포화가 발생하지 않으면서도 모니터 사운드 레벨을 올릴 수 있다는 장점이 있습니다.
5 – ON/OFF
ON/OFF 스위치로 내부 앰프를 켜거나 끌 수 있습니다 OFF(끔) 모드에서 ON(켬) 모드로 전환하면 스피커가 "대기" 모드가 됩니다. "대
기" 모드를 비활성화하기 위해서는 오디오 신호를 스피커로 보내면 됩니다. 스피크는 신호를 감지해서 "대기" 모드에서 "작동" 모드로 자
동 전환됩니다.
6 – LF SHELVING
LF SHELVING 가변저항은 300Hz 미만의 사운드 레벨을 활성화하거나 교정할 수 있습니다. 이 주파수 범위에서 청취실 음향이 자연적
으로 감쇠하는 경우 LF SHELVING 가변저항을 +2dB로 조정할 것을 권장합니다. 청취실 음향이 중립적인 경우 LF SHELVING 가변저항
을 0으로 조정할 것을 권장합니다. 스피커를 벽이나 모서리 근처에 배치하는 경우 LF SHELVING 가변저항을 -2, -4 또는 -6dB로 조정
할 것을 권장합니다.
