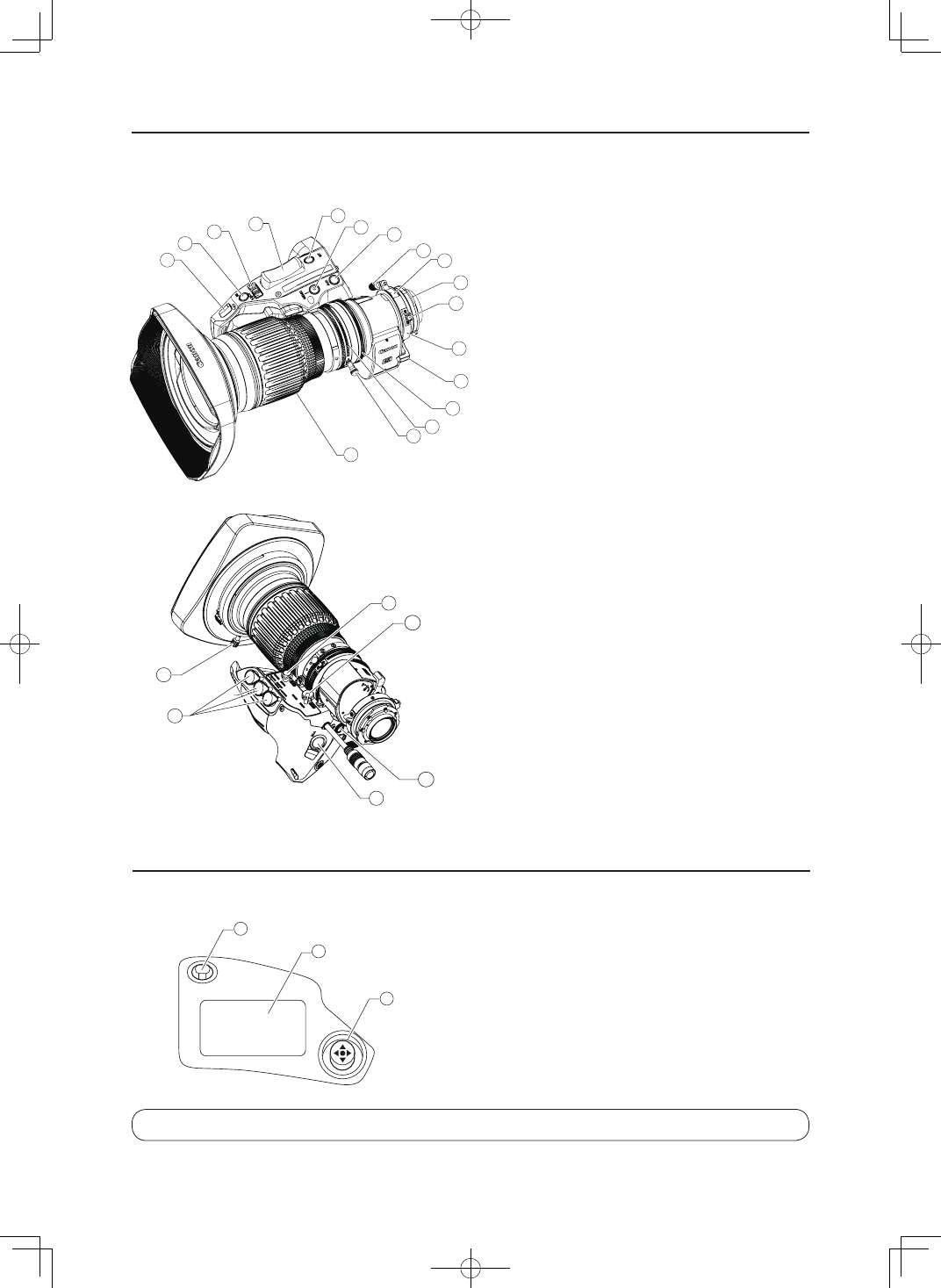

①アイリスゲイン調整トリマー
②アイリス瞬時オートスイッチ
③アイリス動作モード切替えスイッチ
④ズームシーソースイッチ
⑤
RET スイッチ
⑥ MEMO スイッチ
⑦ AUX スイッチ
⑧ F.B. ロックネジ
⑨ F.B. 調整リング
⑩位置決めピン
⑪ マクロボタン
⑫マクロリング
⑬エクステンダー切替えレバー
注） KASE S タイプを除く
⑭ アイリスリング
⑮ズームリング
⑯ズームレバー
⑰フォーカスリング
⑱フォーカスサーボ／マニュアル切替えノブ
注） IASE S 、 IASE-C S 、 KASE S タイプのみ
⑲ズームサーボ／マニュアル切替えノブ
⑳最高 ズームスピード調整ボリューム
㉑
VTR スイッチ
㉒ リモートコネクター（ 20 ピン）
注）ただしバーチャル出力は★印のコネクターのみ有効
ズーム、フォーカスコントロール用アクセサリー（ 20 ピン）
を接続します。また、★印のコネクターは各種バーチャル
システムのインターフェース機能も備えており、ズーム、
フォーカス、アイリスの各位置信号を出力可能です。
㉓フードロックノブ
①ディスプレイスイッチ
ディスプレイの表示を ON/OFF します。
②ディスプレイ
操作しない状態が 2 分以上続くと表示が消えます 。
③操作キー
カーソルを上下左右へ動かします。中央部分を押して確定し
ます。
8
17
1
3
4
2
7
5
6
10
11
12
13
16
14
15
9
1 各部の名称
1 各部の名称
ۻ
21
18
19
20
22
23
DISPLAY
1
3
2
情報ディスプレイ部（デジタルドライブユニット）
デジタルドライブユニットの操作につきましては、付属の CD-ROM 「ディスプレイ編取扱説明書」をご覧ください。
