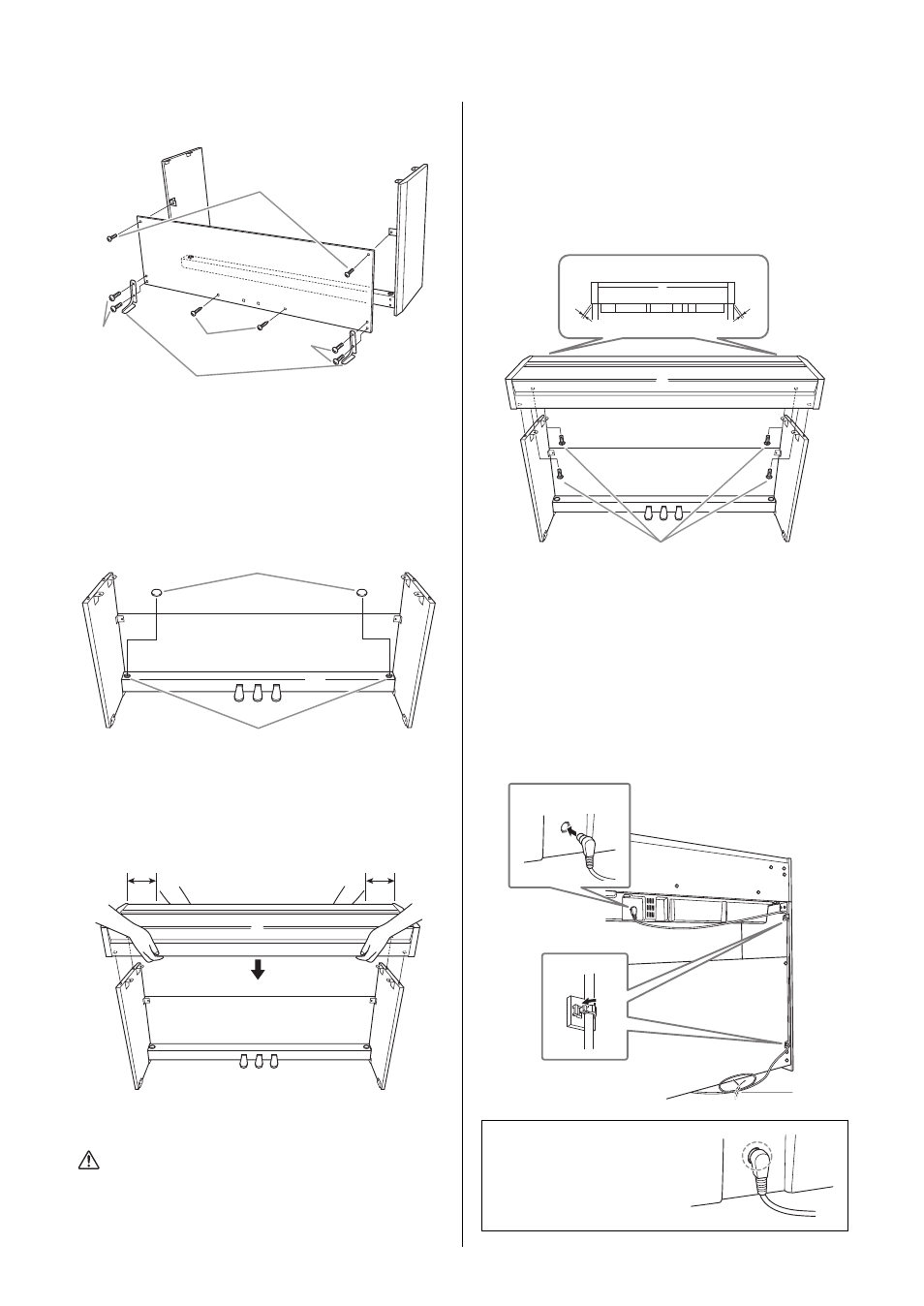

Подставка под инструмент
31
YDP-S52 Руководство пользователя
2-4
Крепко затяните винты в верхней части
B, установленные при выполнении п. 2-1.
3.
Закрепите деталь С.
3-1
Надежно затяните винты, установленные
при выполнении п. 1-3, на C.
3-2
Наденьте колпачки ( ) на головки винтов.
4.
Установите компонент А.
Убедитесь, что при установке вы держите А не
менее чем за 10 см от края.
Совместите штифты на D и E с отверстиями в
нижней части А.
ВНИМАНИЕ
• Будьте осторожны, не прищемите пальцы и не уроните
устройство.
• Держите клавиатуру только так, как показано на
рисунке.
5.
Закрепите компонент A.
5-1
Отрегулируйте положение A так, чтобы
левая и правая стороны A выступали за
D и E одинаково при виде спереди.
5-2
Закрепите A, затянув короткие винты
(6 × 16 мм) спереди.
6.
Подсоедините кабель блока педалей
6-1
Вставьте штекер кабеля блока педалей в
разъем [TO PEDAL] на задней панели.
6-2
Заведите кабель в держатели на задней
панели, как показано на рисунке, а затем
защелкните крепления держателей.
6-3
Виниловым шнурком (п. 1-1) привяжите
незакрепленные части кабеля.
2-1, 2-4
2-3
D
E
B
2-2 2-2
Закрепите поддерживающие скобы ( ) винтами
C
B
3-2
3-1
D E
A
D E B
Минимум 10 см Минимум 10 см
Надежно подключите кабель
блока педалей, так чтобы не
было видно металлической
части штекера. Иначе педаль
может работать неправильно.
5-1
5-2
A
A
Выступы панели A
6-1
6-2
6-3
