30
YDP-S52 Руководство пользователя
Подставка под инструмент
ВНИМАНИЕ
• Не перепутайте детали и устанавливайте их
в правильном положении. Выполняйте сборку согласно
следующей инструкции.
• Для сборки требуется не менее двух человек.
• Осуществляйте сборку на твердой и ровной
поверхности пола в просторном месте.
• Используйте винты указанного размера. При
использовании винтов неправильного размера можно
повредить инструмент.
• По завершении сборки каждой части затяните все винты.
• Для разборки подставки выполните приведенную ниже
последовательность операций в обратном порядке.

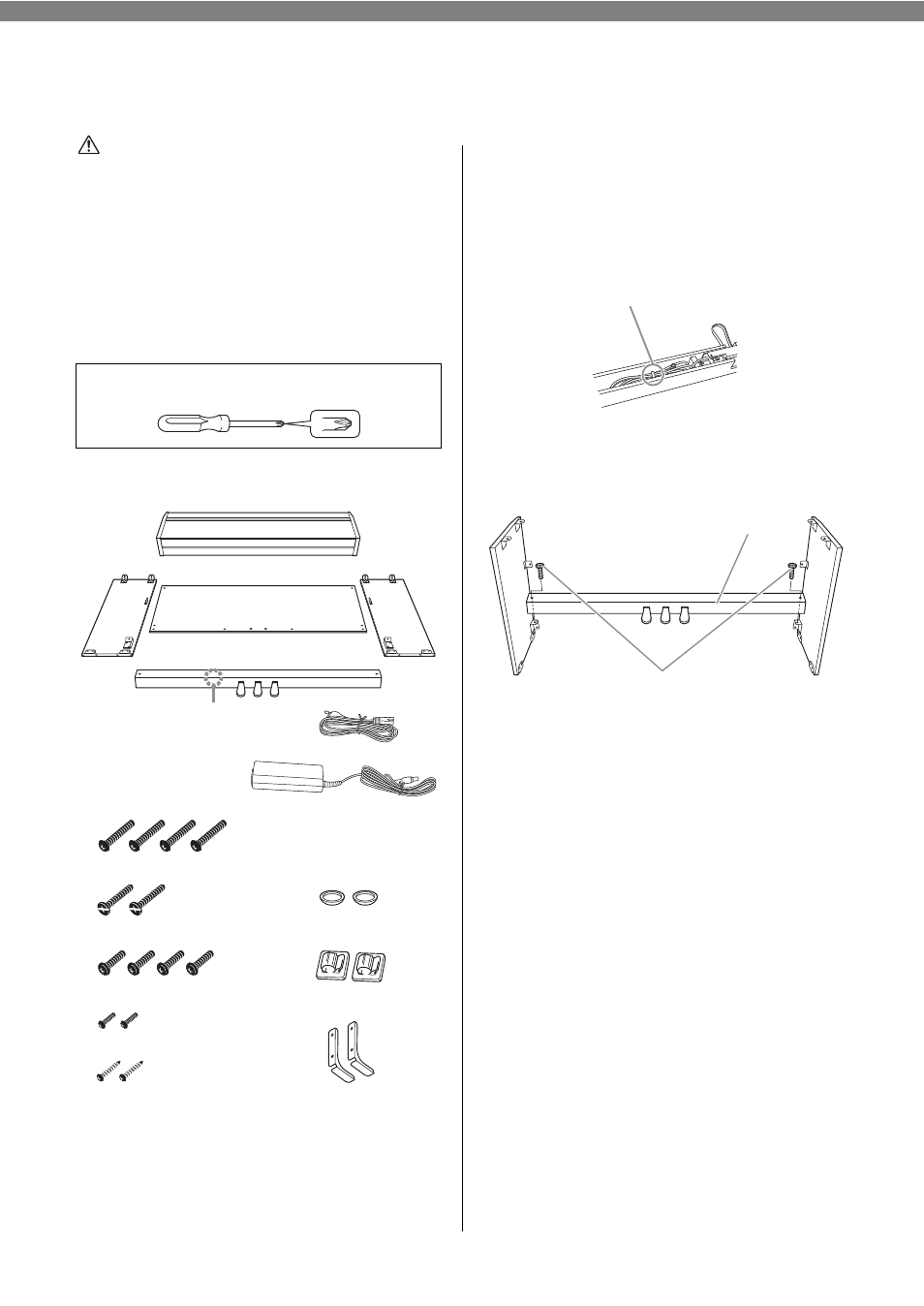

Выньте из пакета комплектующие и убедитесь, что
все они в наличии.
* Две поддерживающие скобы идентичны. Каждую из них
можно использовать как справа, так и слева.
* Адаптер может не включаться в комплект поставки или
выглядеть не так, как на рисунке выше, в зависимости от
вашего региона. Уточните, обратившись к местному
торговому представителю Yamaha.
1.
Прикрепите C к D и E, затянув
винты вручную.
1-1
Развяжите и выпрямите входящий в
комплект кабель для подключения
педалей.
Не выбрасывайте виниловый шнурок. 
Он потребуется вам в п. 6.
1-2
Совместите D и E с каждой стороной C.
1-3
Присоедините D и E к C, вручную
затянув длинные винты (6 × 20 мм).
2.
Присоедините компонент В.
В зависимости от модели приобретенного
цифрового фортепиано цвет поверхности
одной стороны B может отличаться от цвета
другой стороны. В этом случае установите B
так, чтобы сторона, сходная по цвету с D и E
была обращена к исполнителю.
2-1
Присоедините верх B к D и E, вручную
затянув тонкие винты (4 × 12 мм).
2-2
Сжимая нижние части D и E снаружи,
присоедините поддерживающие скобы
, а затем соедините нижние части B
длинными винтами (6 × 25 мм).
2-3
Вставьте два шурупа (4 × 20 мм) в два
других отверстия для того, чтобы
закрепить B.
Подготовьте крестовую (+) отвертку соответствующего
размера.
D
A
B
C
E
Входящий в комплект кабель
блока педалей, прикрепленный
внутри
4 длинных винта, 6 × 25 мм
2 колпачка
Шнур питания × 1
Сетевой адаптер
переменного тока × 1
2 поддерживающие
скобы
2 длинных винта, 6 × 20 мм
4 коротких винта, 6 × 16 мм
2 тонких винта, 4 × 12 мм
2 шурупа, 4 × 20 мм
2 держателя шнура
E C D
1-2
1-3
