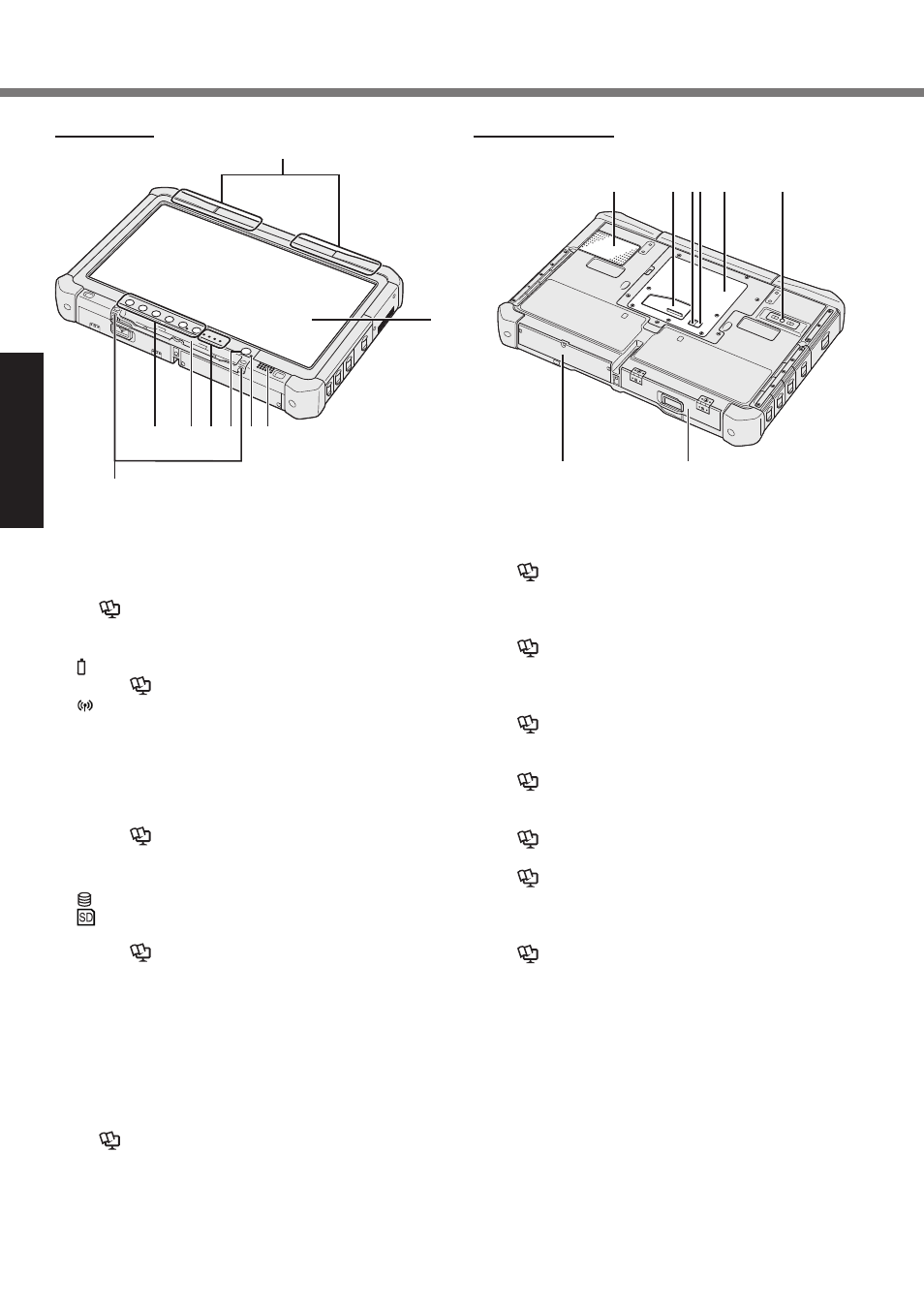

Описание компонентов
A: Крепления для шнурка
В некоторых моделях крепления для шнурка не
предусмотрены.
B: Планшетные кнопки
è
Reference Manual “Tablet Buttons”
C: Держатель пера
D: Светодиодные индикаторы
: Состояние аккумуляторной батареи
è
Reference Manual “Battery Power”
: Беспроводная сеть готова
Данный индикатор светится, когда беспровод-
ная локальная сеть, Bluetooth, и/или беспро-
водная глобальная сеть подключены и готовы.
Он необязательно указывает на включенное
или выключенное состояние беспроводного
соединения.
è
Connect to a network “Wireless LAN”,
“Bluetooth”, “Wireless WAN”, “Disabling/
Enabling Wireless Communication”
: Состояние диска
: Индикатор карты памяти SD
(Мерцает: Осуществляется доступ)
è
Reference Manual “SD Memory Card”
E: Выключатель питания
F: Состояние питания
(Выкл.: Питание отключено/Режим пониженного
энергопотребления, Зеленый: Питание включено,
Мигает зеленым: Режима сна, Быстро мигает зеле-
ным: Невозможно включить питание или возобно-
вить работу из-за низкой температуры.)
G: Динамик
H: ЖК-Дисплей (LCD)
è
Reference Manual “Screen Input Operation”
I: Антенна Bluetooth
<Только для модели с Bluetooth>
è
Connect to a network “Bluetooth”
Антенна беспроводной связи WAN
<Только для моделей с беспроводным модемом
WAN>
è
Connect to a network “Wireless WAN”
Антенна беспроводной локальной сети LAN
<Только для модели с беспроводной локальной
сетью>
è
Connect to a network “Wireless LAN”
J: Жесткий диск
K: Батарея
è
Reference Manual “Battery Power”
L: Задняя камера
<Только для моделей с задней камерой>
è
Reference Manual “Camera”
M: Гнездо для модулей RAM
è
Reference Manual “RAM Module”
N: Разъем внешней антенны (CH1)
O: Разъем внешней антенны (CH2)
P: Разъем шины расширения
è
Reference Manual “Cradle”
Q: Вентиляционные отверстия (всасывающие)
Вид снизу и сзади
Вид спереди
J
K
Q
P O M
L
N
