РИМЕР ПОДКЛЮЧЕНИЯ МОДУЛЯ К
ПКП
CA4V1

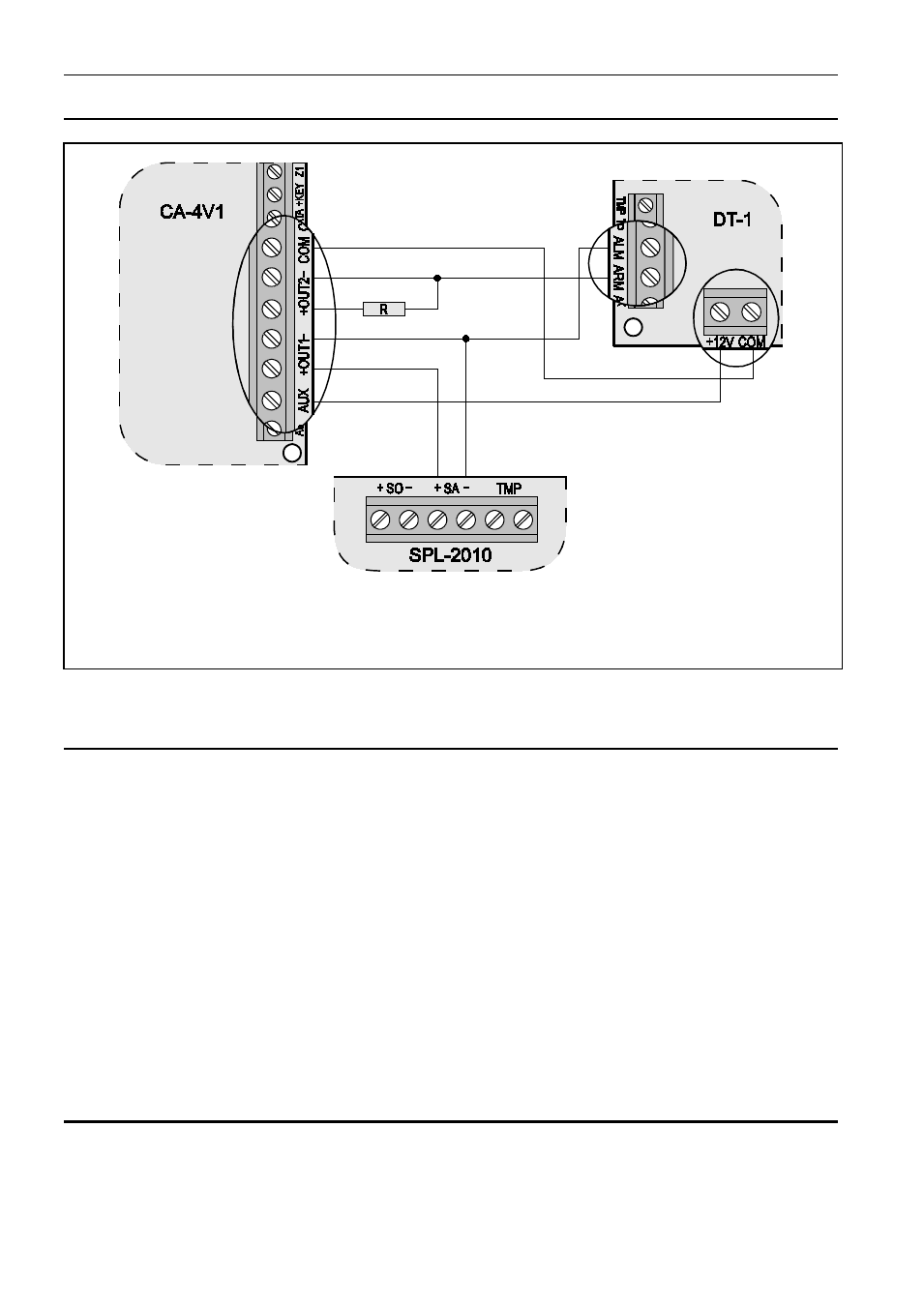

Рис. 6. Способ подключения модуля DT-1 к ПКП CA4V1. Выход OUT2 ПКП индицирует
режим охраны (активация замыканием на массу 0 В), а выход OUT1 управляет
звуковой сигнализацией оповещателя SPL-2010. Входы ALM и ARM модуля реагируют
на замыкание на массу.
10.
Т
ЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания ........................................................................................ 12 В DC ±15%
Потребление тока в режиме готовности ....................................................................... 30 мA
Максимальное потребление тока ................................................................................. 80 мA
Класс среды ............................................................................................................................ II
Диапазон рабочих температур ............................................................................. -10...+55 °C
Габаритные размеры корпуса ..................................................................... 145 x 90 x 38 мм
Масса ................................................................................................................................ 203 г
Примечание: Временное падение напряжения питания модуля ниже 11 В (напр., во
время теста состояния аккумулятора, если он разряжен или не
подключен к ПКП, от которого питается модуль) вызывает
перезапуск модуля, сигнализируемый двумя длинными звуками.
11.
С
ПИСОК ФУНКЦИЙ
ФУНКЦИИ ПОЛЬЗОВАТЕЛЯ
1
программирование 1-го тел. номера
|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|_|
(16 знаков, блокировка с помощью FS7)
