DT-1

SATEL

27

9 -

клеммы:
T-1; R-1

-

телефонный аппарат

TIP; RING -

телефонная линия

-

заземление (подключать только к защитной цепи заземления)

TMP

-

антисаботажный (тамперный) шлейф

ALM

-

вход сигнала тревоги

ARM

-

вход сигнала постановки системы на охрану

AUX

-

дополнительный вход сигнала тревоги

+12V

-

вход питания

COM

-

масса

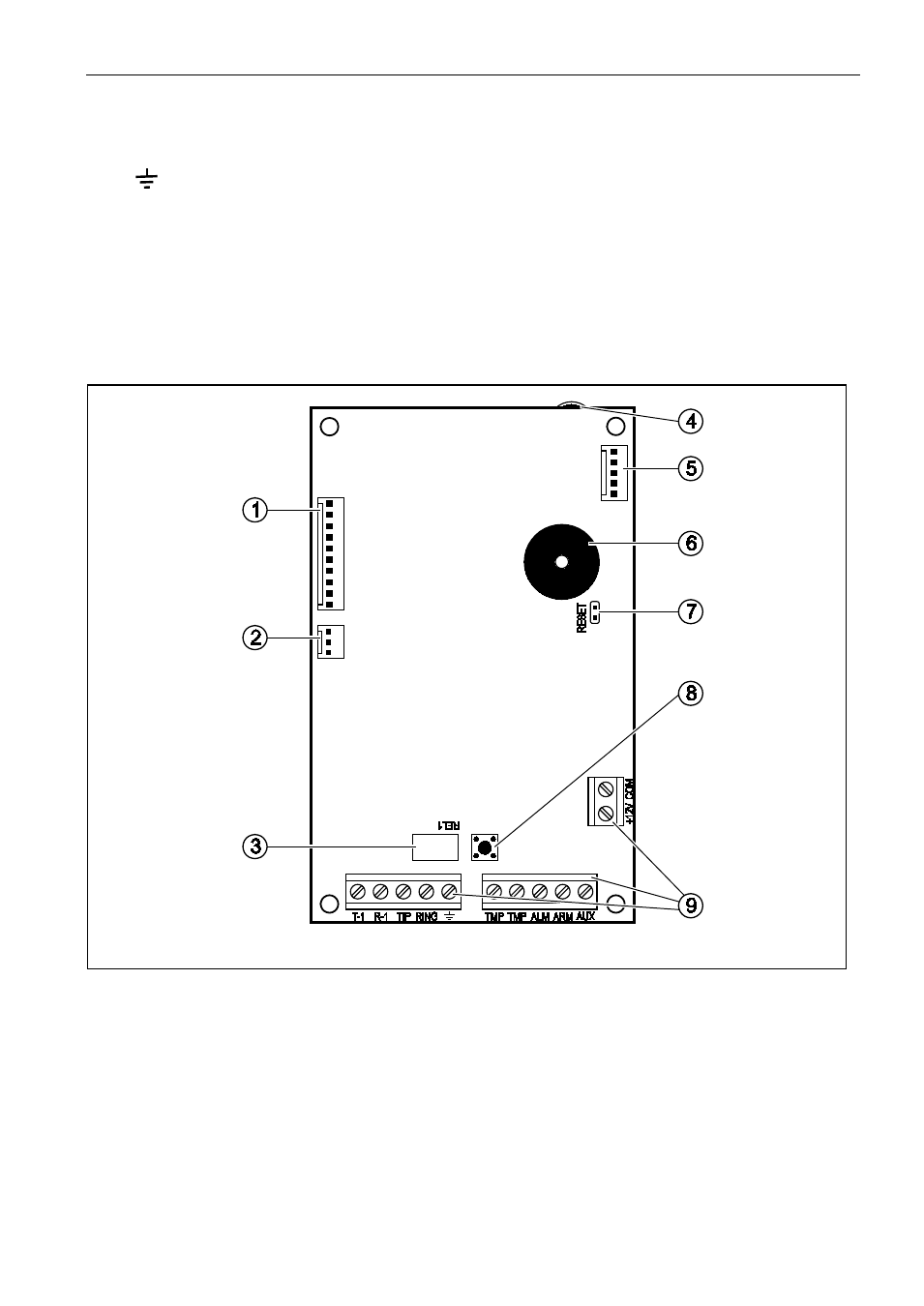

Рис. 5. Вид платы электроники модуля.
