Руководство по эксплуатации
DT-1 24
7.
Н
АСТРОЙКА МОДУЛЯ С ПОМОЩЬЮ ПРОГРАММЫ DT-1
Программа DT-1 предназначена для настройки модуля автодозвона. Программа
поставляется бесплатно. Связь между программой и модулем осуществляется
локально. Последовательный порт COM компьютера должен быть подключен к порту
RS-232 (TTL)
на плате модуля. Кабели для подключения продаются в комплекте
DB9FC/RJ-KPL.
Для установления связи между модулем и компьютером следует:
1.
Подключить соответствующим кабелем порты RS-232 модуля и порт COM компьютера.
2.
Открыть программу DT-1.
3.
Кликнуть указателем мыши по кнопке „Конфигурация” (см.: рис. 2 и пояснения
к рисунку).
4.
В открывшемся окне „Соединение” выбрать порт COM компьютера, к которому
подключен кабель. Программа установит связь с модулем.

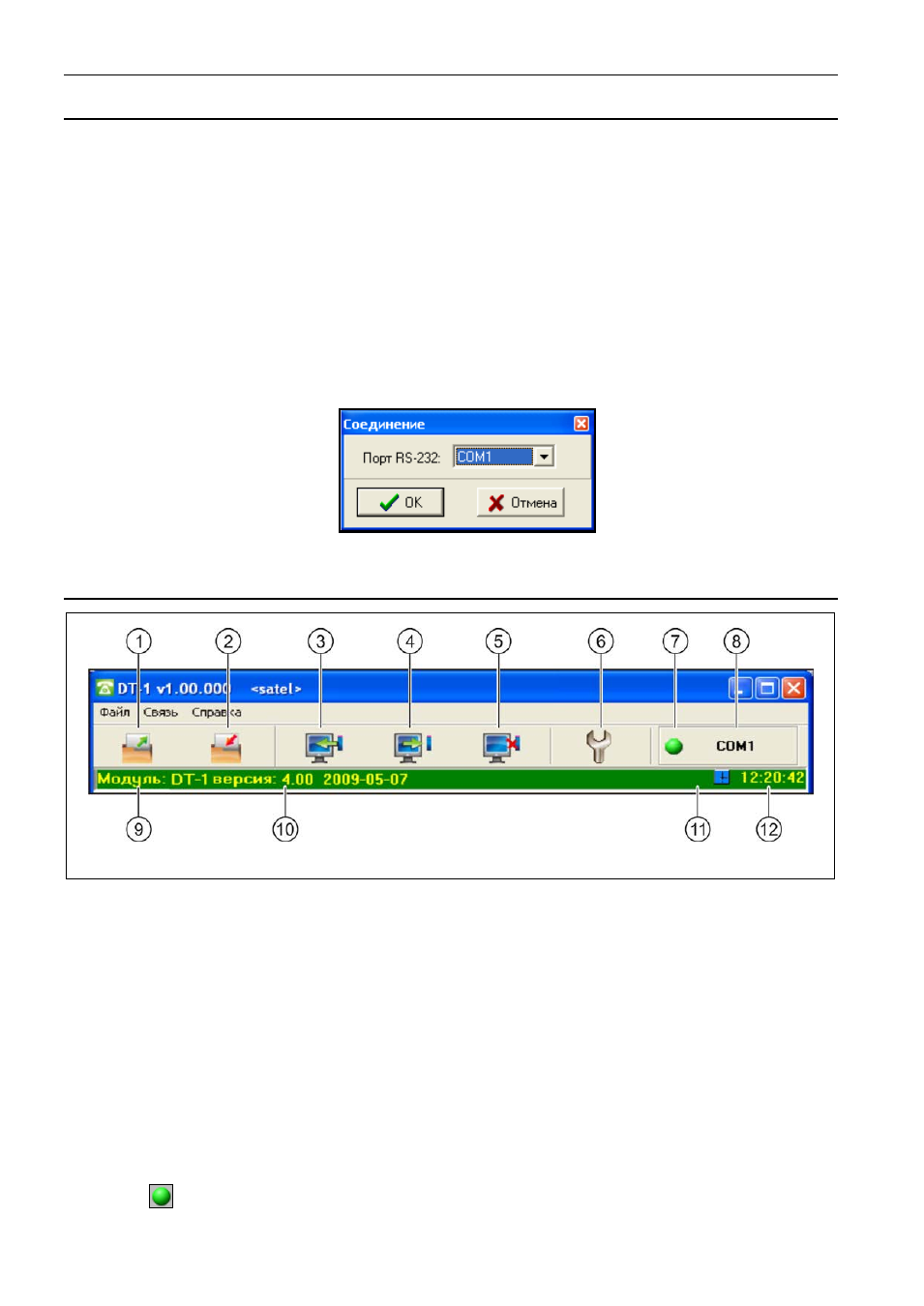

Рис. 1. Окно „Соединение” в программе DT-1.
7.1
Г
ЛАВНОЕ МЕНЮ
Рис. 2. Главное меню программы DT-1.
Пояснения к рисунку 2:
1
-
Открыть из файла – кнопка позволяет считать данные из конфигурационного
файла.
2 -
Записать в файл – кнопка позволяет записать данные в конфигурационный файл.
3 -
Загрузка – кнопка позволяет считать данные из модуля.
4 -
Запись – кнопка позволяет записать данные в модуль.
5 -
Завершить – кнопка позволяет прервать загрузку/запись данных.
6 -
Конфигурация – кнопка позволяет открыть окно „Соединение”. В этом окне
можно выбрать порт COM компьютера для связи с модулем.
7 -
Соединение – щелчок по кнопке включает/выключает порт COM компьютера
(
настройка с помощью порта RS-232).
Цвет кнопки сообщает о текущем состоянии процесса коммуникации:
–
– зеленый цвет – порт COM компьютера включен;
