4
INT-SF
SATEL
2.2
Описание клемм
12V -
вход питания
CLK - clock
(шина связи модулей расширения)
DTA - data
(шина связи модулей расширения)
COM -
масса 0 В
IN
-
вход контроля состояния двери (NC)
NO
-
релейный выход
3.
Настройка
Параметры и опции устройства можно программировать с помощью:
•
клавиатуры: (С
ЕРВИСНЫЙ РЕЖИМ
С
ТРУКТУРА
М
ОДУЛИ
М
ОДУЛИ РАСШИРЕНИЯ
У
СТАНОВКИ
[
название клавиатуры]),
•
программа D
LOAD
X
: окно «Структура» закладка «Модули» ветка «Модули
расширения» [название клавиатуры].
3.1
Описание параметров и опций

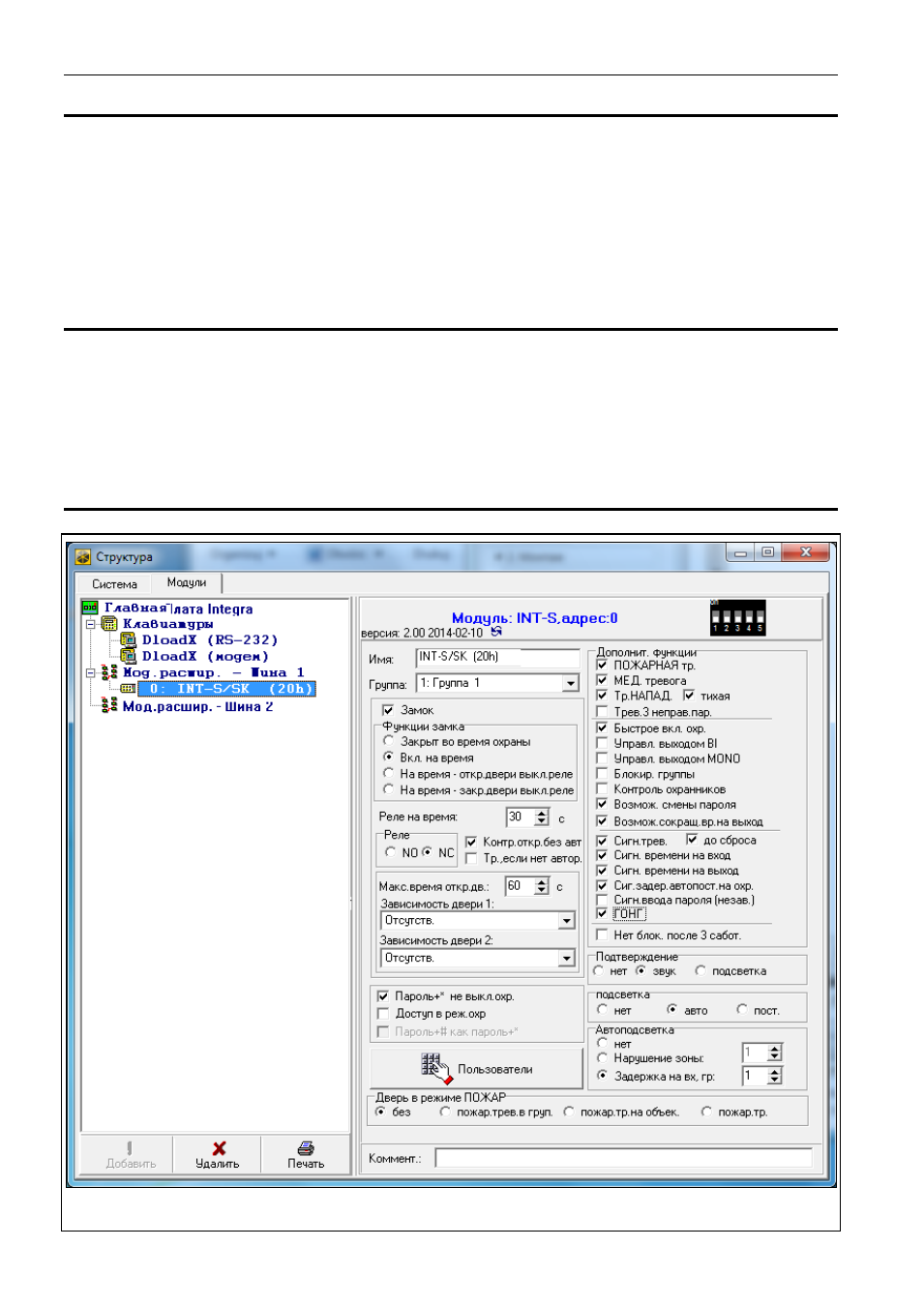

Рис. 5. Программа DloadX: параметры и опции групповой клавиатуры.
