Монтаж
Все электросоединения должны производиться только при отключенном
электропитании.
Клавиатура предназначена для монтажа внутри помещений. Место монтажа должно
обеспечить простой и удобный доступ пользователям системы.
1.
Откройте корпус клавиатуры (см.: рис. 2). Представленный на рисунке инструмент,
предназначенный для открытия корпуса, поставляется с устройством.2

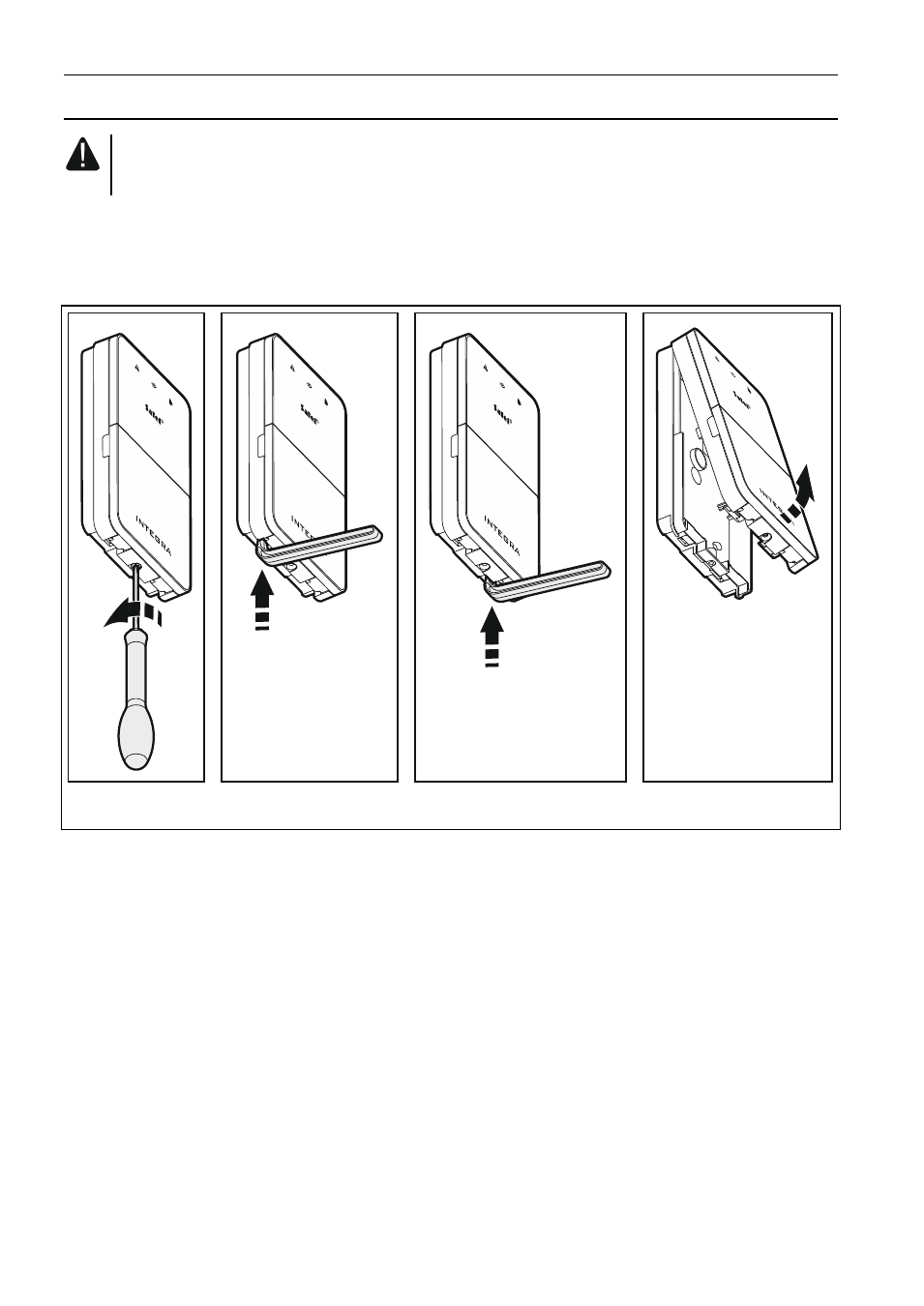

Рис. 2. Открытие корпуса.
2.
Установите адрес клавиатуры (см.: «Установку адреса»).
3.
Поднесите основание корпуса к стене и отметьте положение монтажных отверстий.
4.
Просверлите в стене отверстия под распорные дюбели.
5.
Проведите провода через отверстие в основании корпуса.
6.
С помощью шурупов и распорных дюбелей прикрепите основание корпуса к стене.
7.
Клеммы CLK, DTA и COM подключите к соответствующим клеммам шины модулей
расширения приемно-контрольного прибора (см.: руководство по установке
приемно-контрольного прибора). Для подключения следует использовать простой
неэкранированный кабель. В случае использования кабеля типа «витая пара»
следует помнить, что сигналы CKM (clock) и DTA (data) не должны передаваться
одной витой парой проводов. Провода должны подводиться в одном кабеле.
8.
Если клавиатура должна управлять электрозамком или другим другим устройством,
контролирующим дверь, подключите соответствующие провода к клеммам NO (см.:
рис. 3). Не рекомендуется осуществлять питание исполнительного устройства
от того же самого источника питания, от которого получает питание клавиатура.3
