SATEL
INT-SF
3

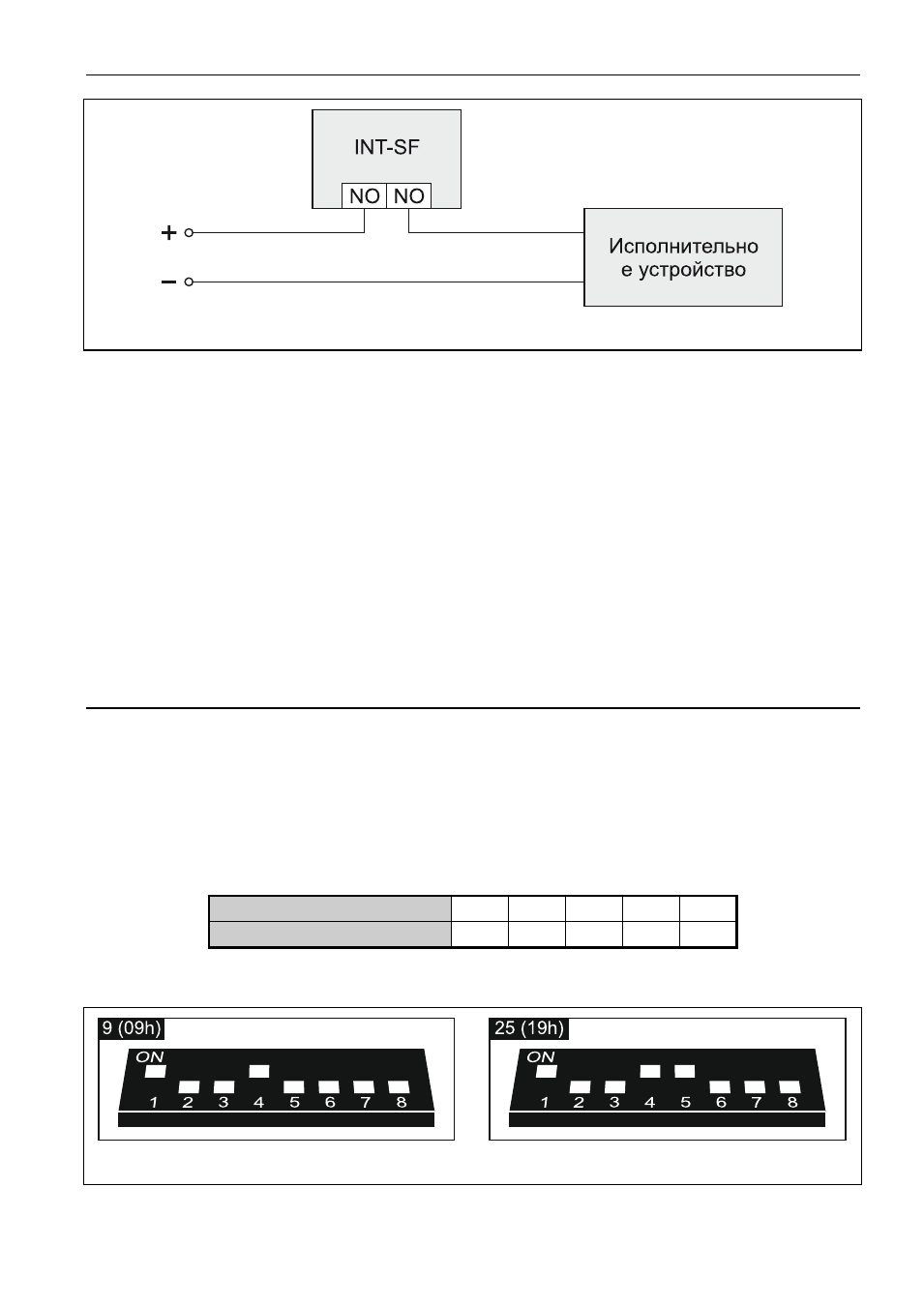

Рис. 3. Способ подключения проводов к клеммам NO клавиатуры.
9.
К клеммам IN и COM подключите провода датчика, контролирующего состояние
двери. Если состояние двери не должно контролироваться, то клемму IN
подключите к клемме COM клавиатуры или во время настройки клавиатуры для
параметра М
АКСИМАЛЬНОЕ ВРЕМЯ ОТКРЫТИЯ ДВЕРИ
запрограммируйте значение 0.
10.
Подключите провода питания к клеммам 12V и COM. Питание клавиатуры может
осуществляться непосредственно от приемно-контрольного прибора, от модуля
расширения с блоком питания или от блока питания.
11.
Установите крышку на скобы и замкните корпус.
12.
Включите питание системы охранной сигнализации.
13.
Запустите в приемно-контрольном приборе функцию идентификации устройств
(см.: руководство по установке соответствующего ПКП). Клавиатура будет
идентифицирована как «INT-S/SK».
14.
Заблокируйте крышку с помощью шурупа.
2.1
Установка адреса
Для установки адреса предназначены переключатели 1-5. Каждому переключателю
назначено числовое значение. В положении OFF – это 0. Числовые значения,
назначенные отдельным переключателям в положении ON, представлены в таблице 1.
Чтобы определить адрес модуля, следует сложить значения, установленные
на переключателях 1-5. Установленный адрес должен отличаться от адресов,
установленных в остальных устройствах, подключенных к шине приемно-контрольного
прибора.
Номер переключателя
1
2
3
4
5
Числовое значение
1
2
4
8
16
Таблица 1.
Рис. 4. Примерные установки адреса.
