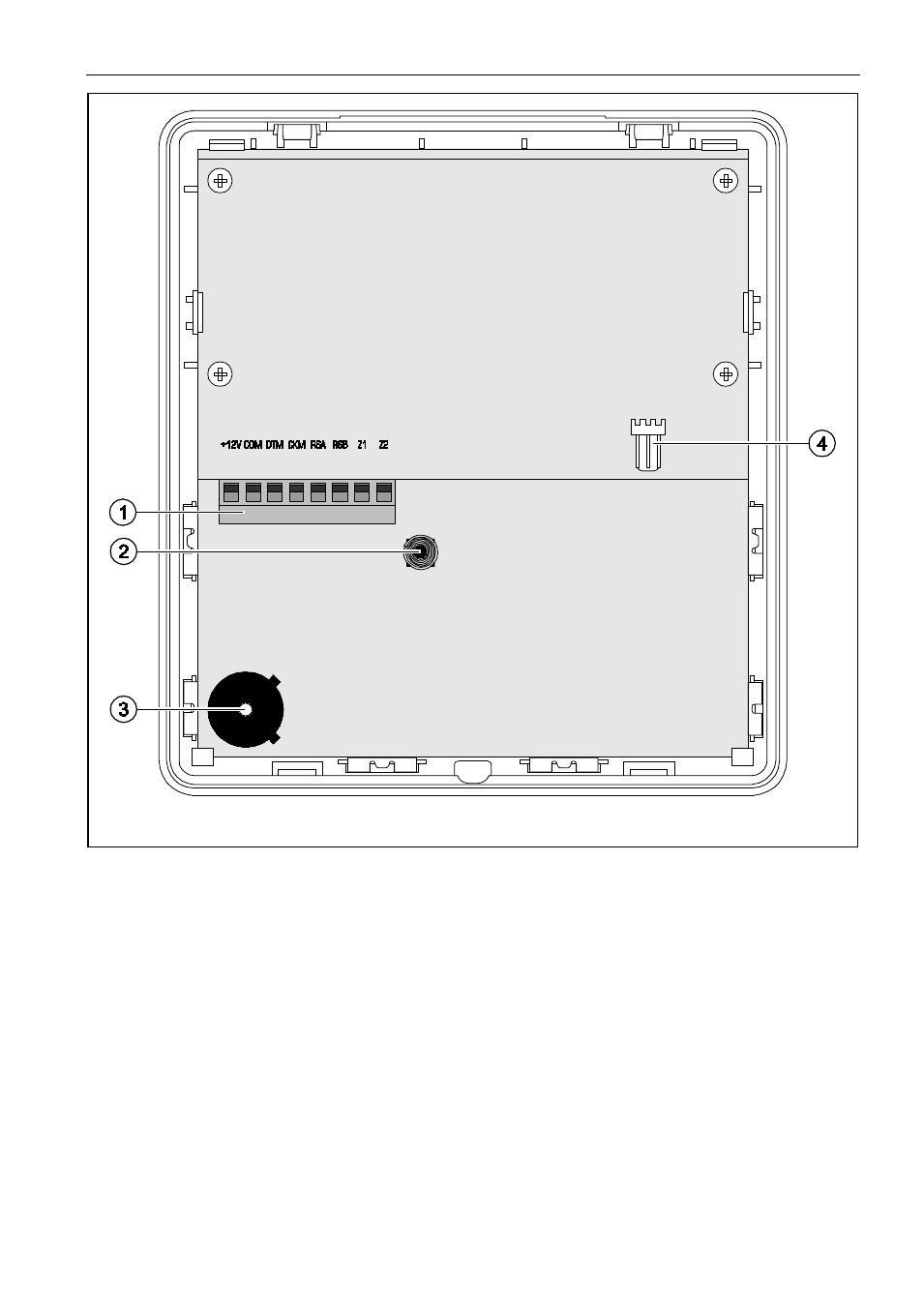

Рис. 2. Плата электроники клавиатуры, установленная в передней части корпуса.


Пояснения к рисунку 2:
1 -

клеммы:
+12V

-

вход питания.

COM

-

масса.

DTM

-

данные.

CKM

-

часы.

RSA, RSB -

неиспользуемые клеммы.

Z1, Z2

-

зоны.

2 -

тамперный контакт (NC).

3 -

пьезоэлектрический преобразователь.

4 -

порт RS-232 (TTL) – позволяет подключить клавиатуру к порту COM компьютера

с помощью кабеля производства компании SATEL, выпускаемого в комплекте
DB9FC/RJ-KPL

, и обновлять микропрограмму клавиатуры.
