Инструкция по эксплуатации Satel INT-KSG installer manual
Страница 4
2
INT-KSG
SATEL
1.
Откройте корпус клавиатуры (см.: рис. 1).
2.
Проведите кабели через отверстие в основании корпуса.
3.
Прикрепите основание корпуса к стене.
4.
К клеммам DTM, CKM и COM подключите провода, чтобы подключить клавиатуру
к шине клавиатур ПКП (см.: рис. 3). Провода должны подводиться в одном кабеле.
5.
Подключите провода к клеммам дополнительных зон, если должны к ним
подключаться извещатели (извещатели подключаются, как к зонам на главной
плате ПКП).
6.
Подведите питание к клавиатуре (клеммы +12V и COM). Питание можно подвести от
главной платы ПКП, установленного в системе безопасности модуля расширения
с блоком питания или дополнительного блока питания.
7.
Установите переднюю стенку корпуса на скобы, защелкните корпус и закрутите
крепежный винт.

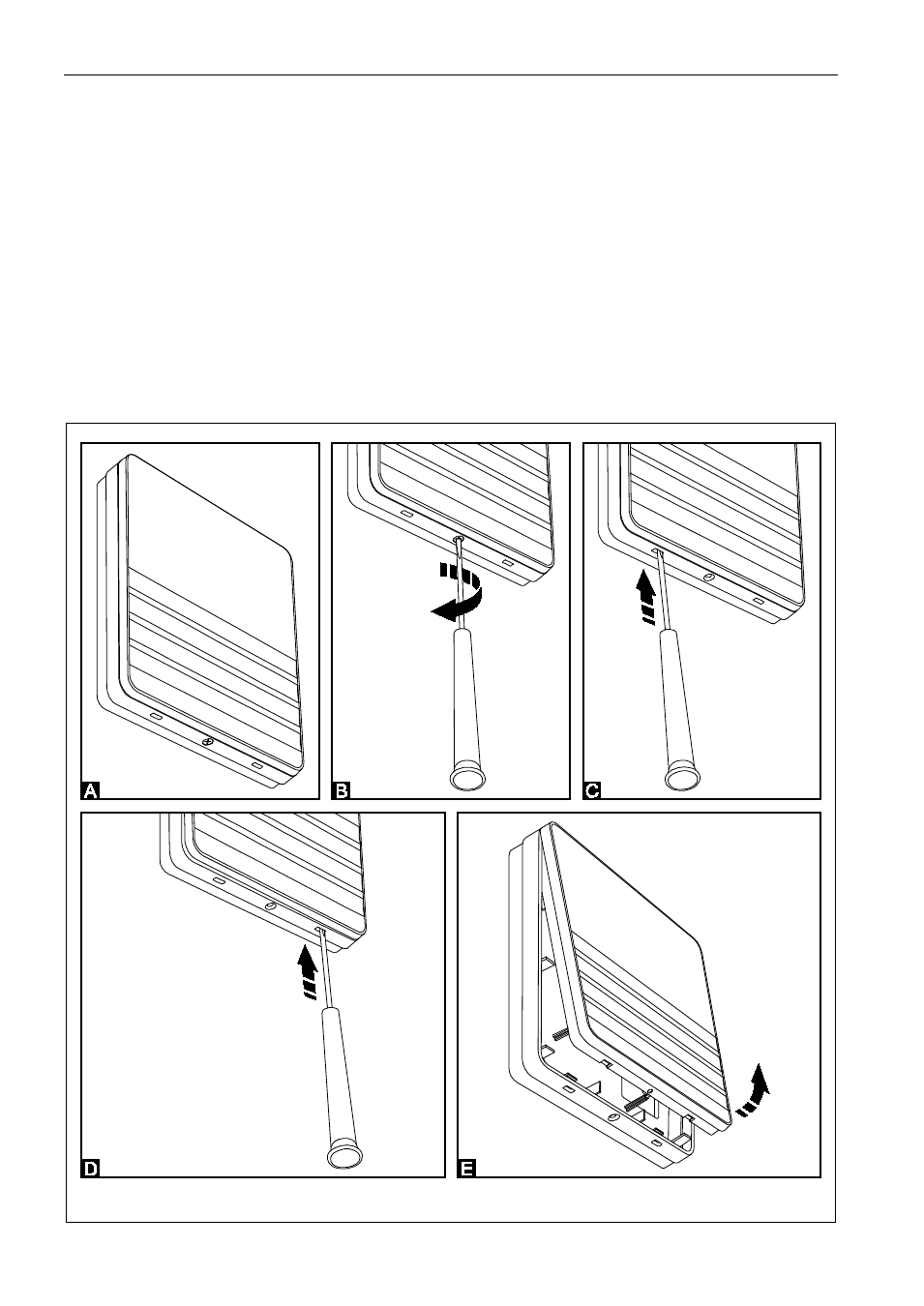

Рис. 1. Открытие корпуса.
