14 INT-KSG SATEL
Значение оконечных резисторов программируется. Можно определить величину
резисторов R1 и R2 для конфигурации 2EOL (нумерация резисторов представлена на
рисунке 10). Запрограммированная величина значения резисторов может составлять
от 500 Ом до 15 кОм, однако сумма запрограммированных значений не должна
превышать 15 кОм. Для резистора R2 можно запрограммировать значение 0. В таком
случае в шлейфе типа 2EOL следует использовать два резистора, каждый из них
величиной в половину значения, запрограммированного для резистора R1, но не
меньше, чем 500 Ом. По умолчанию запрограммированы следующие значения:
R1 = 1,1
кОм;
R2 = 1,1
кОм.
Значение резистора в случае шлейфов типа EOL – это сумма значений,
запрограммированных как R1 и R2.

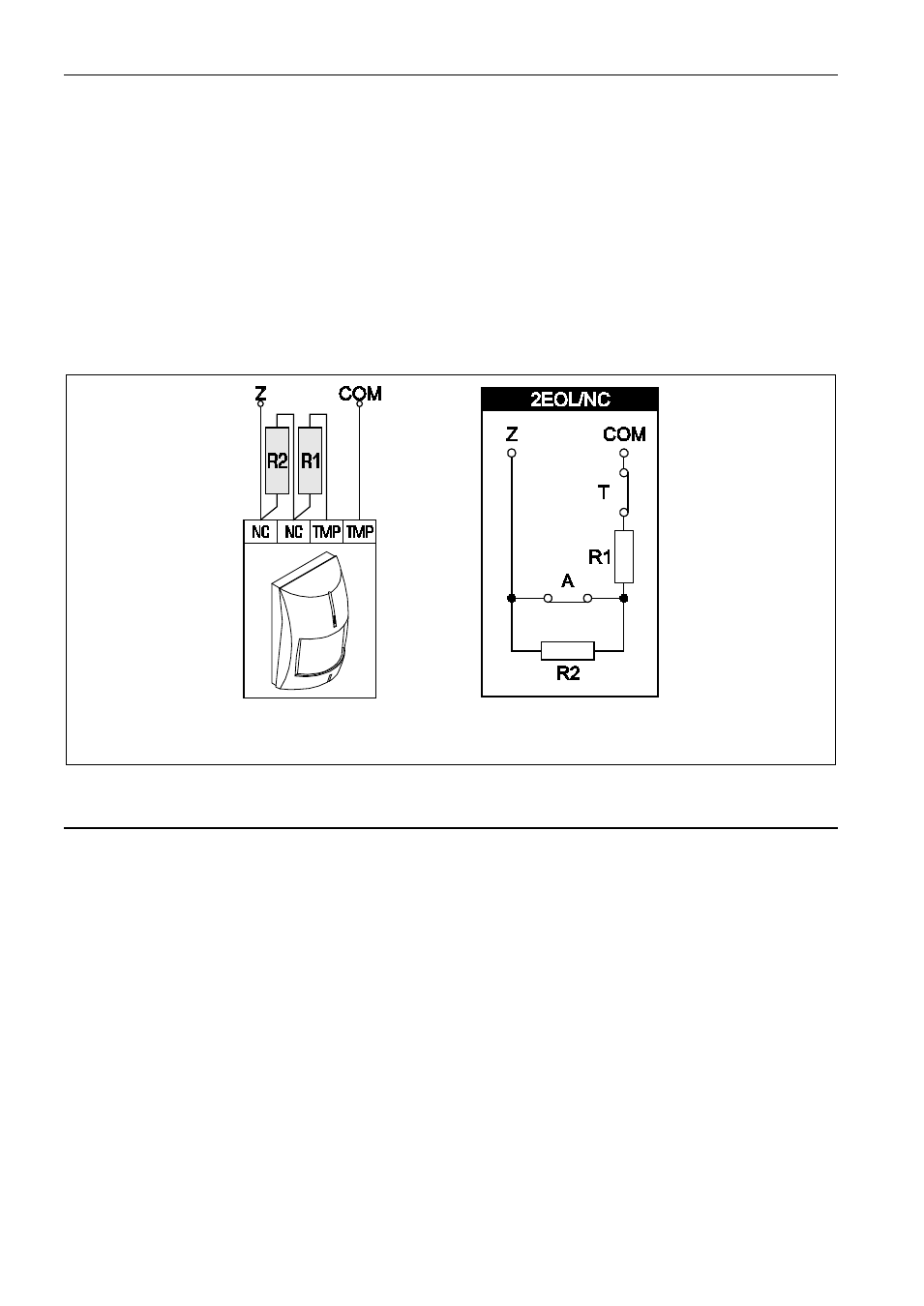

Рис. 10. Нумерация оконечных резисторов (для извещателей NO идентична).
T –
саботаж. A – тревога.
6.
Технические данные
Напряжение питания ........................................................................................ 12 В DC ±15%
Потребление тока в режиме готовности ..................................................................... 165 мA
Максимальное потребление тока ............................................................................... 175 мA
Класс среды по стандарту EN50130-5 .................................................................................. II
Диапазон рабочих температур ......................................................................... -10°C…+55°C
Максимальная влажность ............................................................................................. 93±3%
Габаритные размеры корпуса (ширина x высота x толщина) ................. 143 x 156 x 22 мм
Масса ................................................................................................................................ 320 г
