Страница 11: Требуемые кабели
9
R
L
AUDIO
VIDEO
VIDEO IN
Y
P
B
P
R
COMPONENT
VIDEO IN
R
R
L
L
VIDEO IN
AUDIO IN
R
L
R
L
1.UD5005U_ENG_0716.indd 9
2010/07/20 16:50:33
соединения
важная информация
Перед использованием подсоедините устройство следующим образом. Выполните подключения,
учитывая подключаемое оборудование.
В зависимости от настроек устройства вы можете выбрать метод подключения. Более подробная
информация о каждом методе дана далее.
Выберите кабели (приобретаются отдельно) в соответствии с подключаемым оборудованием.
Примечание
Не включайте кабель питания в сеть, пока не завершены все остальные соединения.
При выполнении подключений см. Руководство пользователя других подключенных компонентов.
Убедитесь, что правильно подключили левый и правый каналы (левый к левому и правый к правому).
Не прокладывайте кабели питания в одной связке с кабелями подсоединения. Это может вызвать помехи.

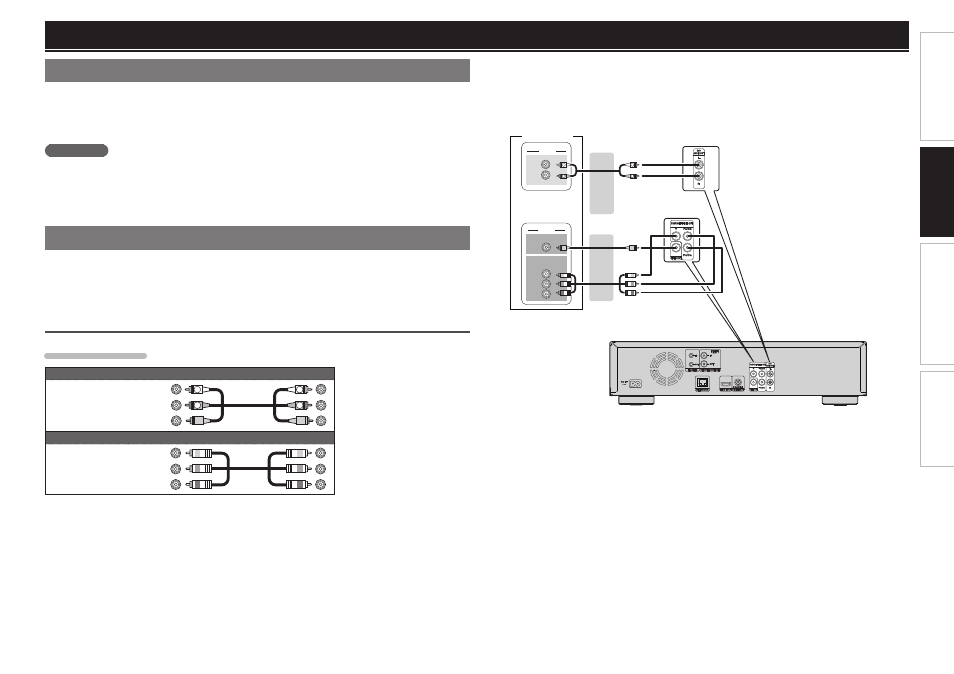

Подключение ресивера
Для выполнения подключения с помощью HDMI кабеля см. раздел «Подключение» (
стр. 4). В данном
разделе описано выполнение подключения без использования кабеля HDMI.
выполнение подключения ресивера с аналоговым 2-канальным
аудио разъемом
Требуемые кабели
Аудио и видео кабель
(Белый)
Аудио и видео
кабель (Красный)
(Желтый)
Видеокабель
(Зеленый)
(Синий)
(Красный)
Компонентный
видео кабель
(Приобретается
отдельно)
Данное подключение рекомендуется в случае подключения к устройству ресивера со следующими техни-
ческими характеристиками:
Входной сигнал HDMI не поддерживается
Цифровой аудио (коаксиальный) входной сигнал не поддерживается.
Ресивер
Упрощенный
вариант
основной
вариант
расширенный
вариант
информация
