i Разъем для подсоединения к сети Ethernet на приборе выполнен в соответствии со
стандартом EIA/TIA-568-B.
o Подсоедините провод сети Ethernet к переходному штепселю для сети Ethernet. Для
этого снимите оболочку с жил кабеля Ethernet, не изолируйте их и вложите в крышку
переходного штепселя. Обрежьте выступающие жилы кабеля и в правильном поло-
жении надвиньте крышку на переходный штепсель (рисунок 8).
o Подсоедините прилагаемый кабель-переходник сети Ethernet к клемме (32) и пере-
ходному штепселю.

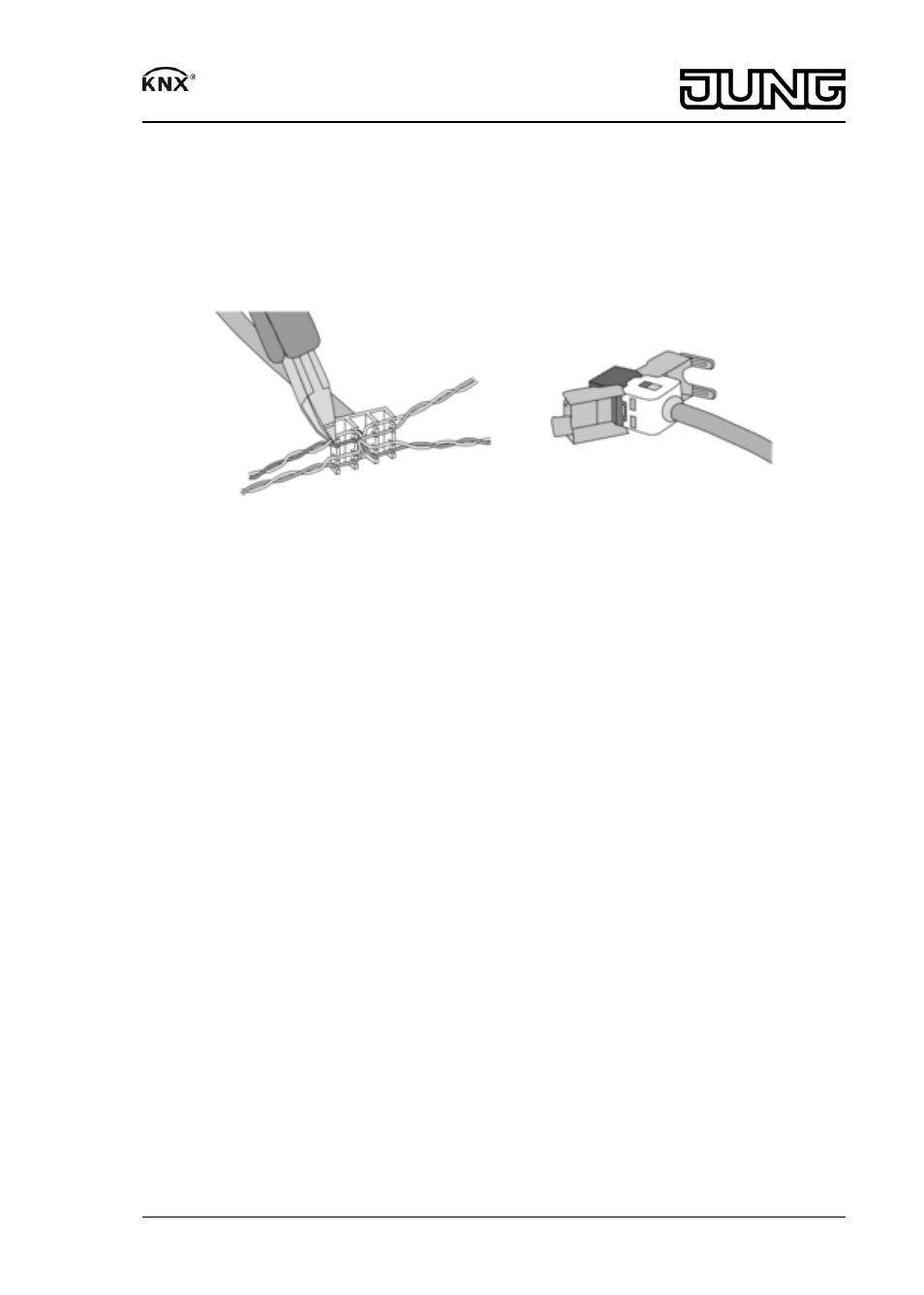

Рисунок 8: Подключение адаптерного штекера к проводу Ethernet
o Установите прибор в монтажный корпус. Надпись OBEN TOP располагается сверху.
Используйте прилагаемые винты.
o Снять защитную пленку с внутреннего динамика (10).
o Снять защитную пленку с поверхности сенсорного экрана (2).
o Вставьте рамку в оправу согласно ее положению снизу и вдавите сверху легким на-
жатием.
Снятие рамки
Для снятия рамки требуется нажать на держатели (5) справа и слева на верхнем крае та-
бло.
o Правый зажим сдвиньте небольшим инструментом вниз.
o Левый зажим сдвиньте пальцем вниз.
o Наклоните рамку вперед и выньте ее.
5.2 Ввод в эксплуатацию
Загрузите физический адрес
o Нажмите кнопку программирования (14).
Загорится светодиод программирования.
o Присвойте физический адрес.
Светодиод программирования погаснет.
Загрузите прикладное программное обеспечение
i Проектирование и ввод в эксплуатацию осуществляются при помощи внешнего про-
граммного обеспечения для проектирования и ввода в эксплуатацию.
i Заданный IP-адрес при поставке: 192.168.178.112
o Установите соединение на базе IP-протокола с компьютером, вводимым в эксплуата-
цию.
o Загрузите проектировочные данные при помощи программного обеспечения для вво-
да в эксплуатацию.
- или -
Проектировочные данные сохранены на USB-накопителе или карте памяти SD.
