Монтаж и подключение прибора

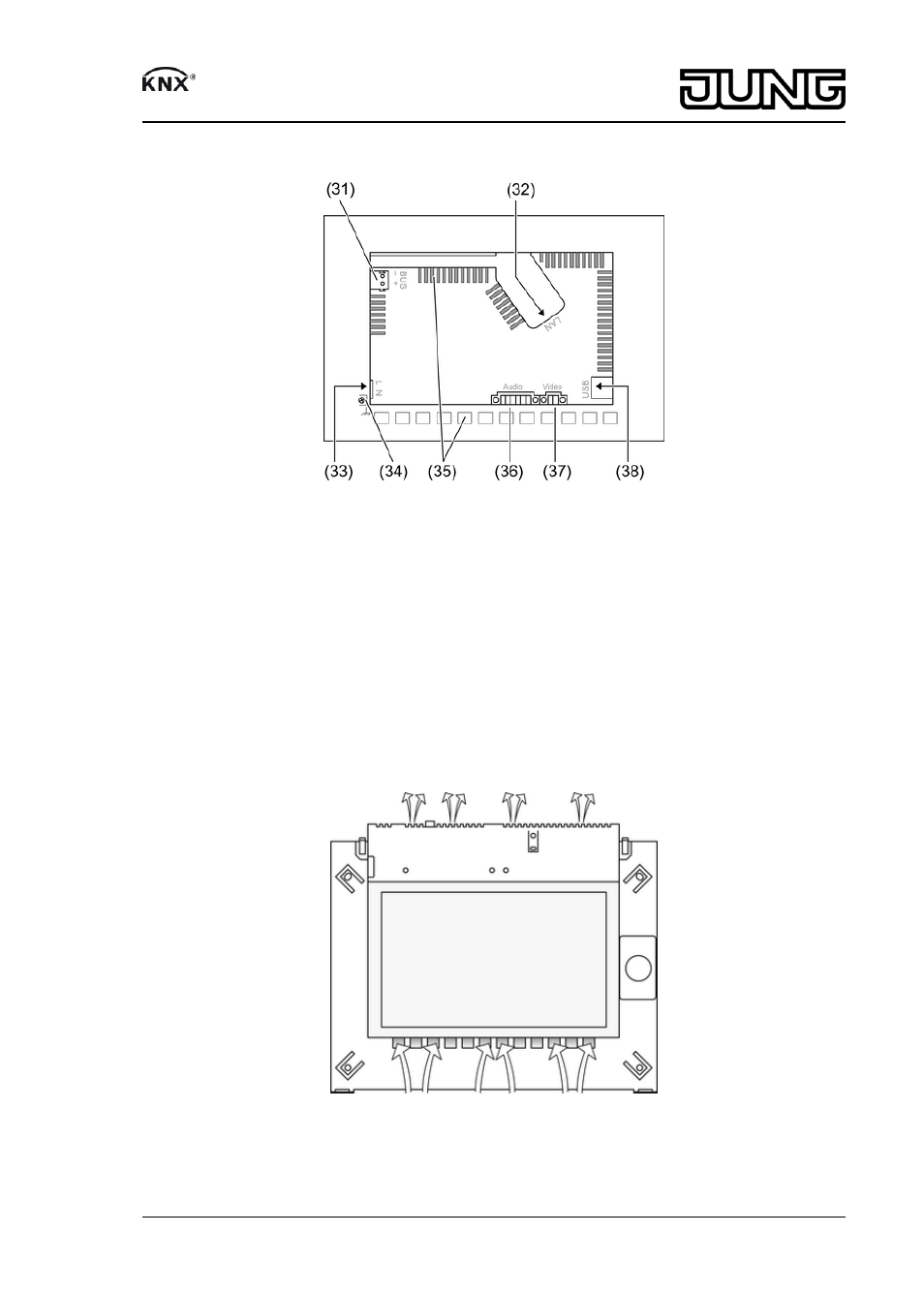

Рисунок 5: Разъемы с задней стороны
(31) Подключение KNX
(32) Ethernet
(33) Подключение электроснабжения
(34) Подключение проводников PE
(35) Вентиляционные отверстия
(36) Аудио-вход и аудио-выход
(37) Аналоговый видеовход
(38) 2 USB-2.0
i Рекомендация: Для оптимального считывания установите на уровне глаз.
Установка в монтажный корпус .
Рисунок 6: Вентиляционные отверстия с передней стороны
Обеспечить необходимое охлаждение. Не закрывайте вентиляционные отверстия на пе-
редней и задней стороне корпуса (рисунок 6).
7/11
82583103
J:0082583103
22.06.2012
