o Установите монтажный корпус в стену в правильном положении. Стрелка OBEN TOP
смотрит вверх.
o Протянуть соединительные провода через предусмотренные для этого отверстия.
ОПАСНО!
Электрошок при прикосновении к находящимся под напряжением частей!
Приборы сетевого и малого напряжения находятся в общем корпусе. В
случае ошибки сетевое напряжение могут проводить также и другие под-
ключенные элементы.
Электрошок может привести к смерти.
Провода сетевого напряжения следует изолировать при помощи прилага-
емого шланга.
Провода следует прокладывать таким образом, чтобы низковольтные
провода были надежно отделены от сетевого напряжения.
o Снять оболочку с сетевого кабеля по длине прилагаемого шланга.
o Натянуть прилагаемый шланг на провода сетевого напряжения L и N со снятой обо-
лочкой.
o Подключить сетевое напряжение L и N на клемму (33).
o Подключить проводник PE к предусмотренной для этого клемме d (34).
o Подключите провод шины KNX к клемме (31).
o Подключить аудио-приборы к клемме (36).
o Подключить видео-прибор к клемме (37).

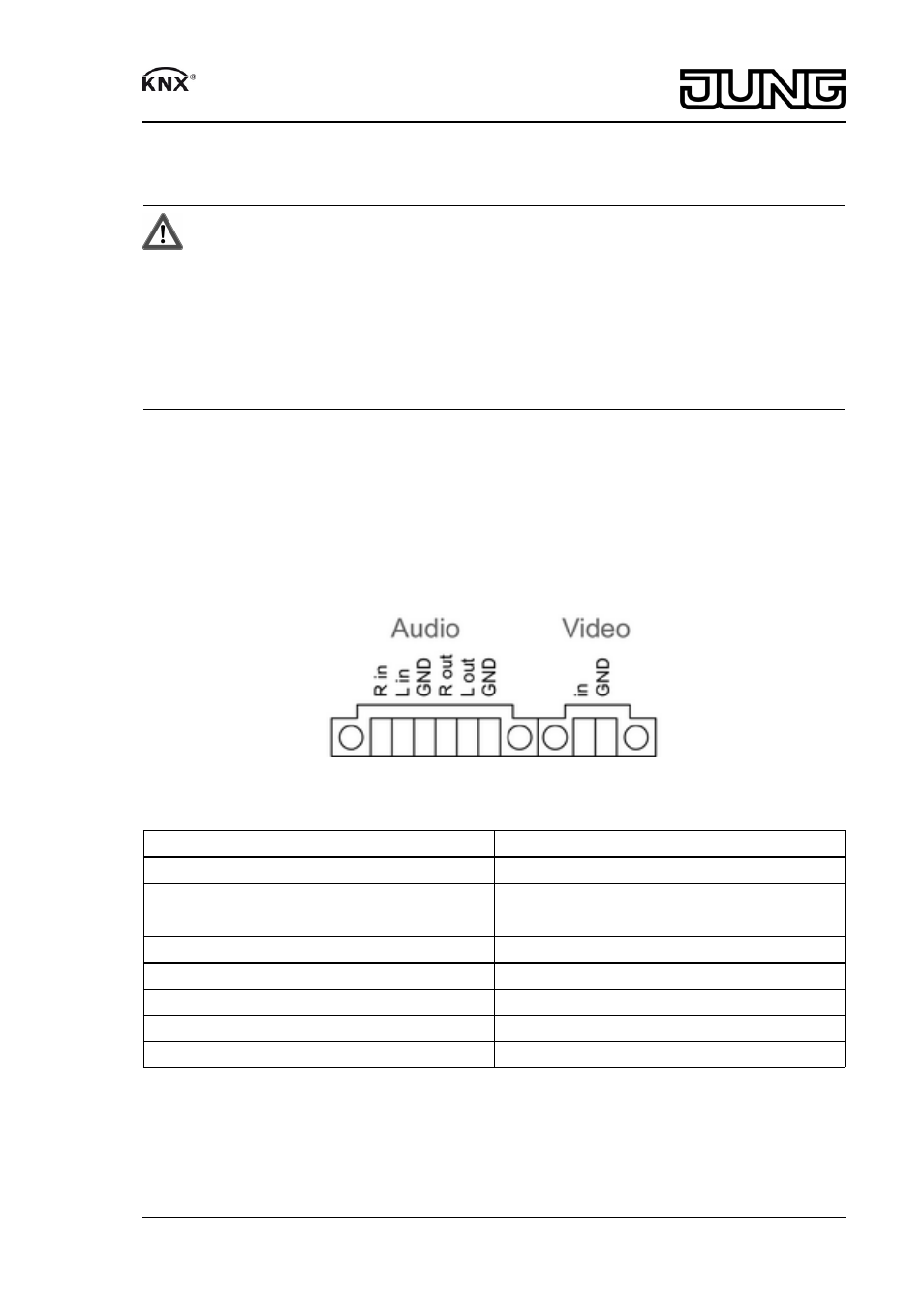

Рисунок 7: Распределение разъемов для аудио- и видео-соединений
Надпись
Функция
Audio R in
Вход для аудио-сигнала справа
Audio L in
Вход для аудио-сигнала слева
Audio GND
Общее заземление аудио-входов (GND)
Audio R out
Выход для аудио-сигнала справа
Audio L out
Выход для аудио-сигнала слева
Audio GND
Общее заземление аудио-выходов (GND)
Video in
Вход видеосигнала
Video GND
Заземление видеосигнала (GND)
Таблица: распределение разъемов для аудио- и видео-соединений
Для подключения к сети IP используется подсоединение к сети Ethernet (32), вместе с
прилагаемым переходным штепселем и кабелем-переходником для сети Ethernet.
Обратите внимание на соответствие цветов жил кабеля, стандарт EIA/TIA-568-A или -B.
Соответствующая информация содержится в документации к установленным компонен-
там сети и сетевым маршрутизаторам.
