o Подключить провод шины с соединительной клеммой (рисунок 5).
o Подключить подачу сетевого напряжения (рисунок 5).
i Подключать не более одного двигателя к каждому выходу.
o Подключить двигатель (рисунок 7).
o К клеммам нулевых проводов (14) подключить нулевые провода соответствующего
двигателя (рисунок 7). Обратить внимание на проводку с защитой от тока утечки.
o Указать применение 230 V на этикетке (рисунок 7).
i Подключения нулевых проводов для отдельных выходов и для подключения сетево-
го напряжения внутри устройства не связаны друг с другом.
i Если на выход длительное время без перерыва подается ток путем перезапуска, это
может привести к недопустимому нагреванию устройства. Учитывать максимально
допустимую продолжительность включения (см. технические характеристики).
i Автоматическое определение времени движения осуществляется при вводе в экс-
плуатацию, и измеренное время движения сохраняется в долговременном запомина-
ющем устройстве.

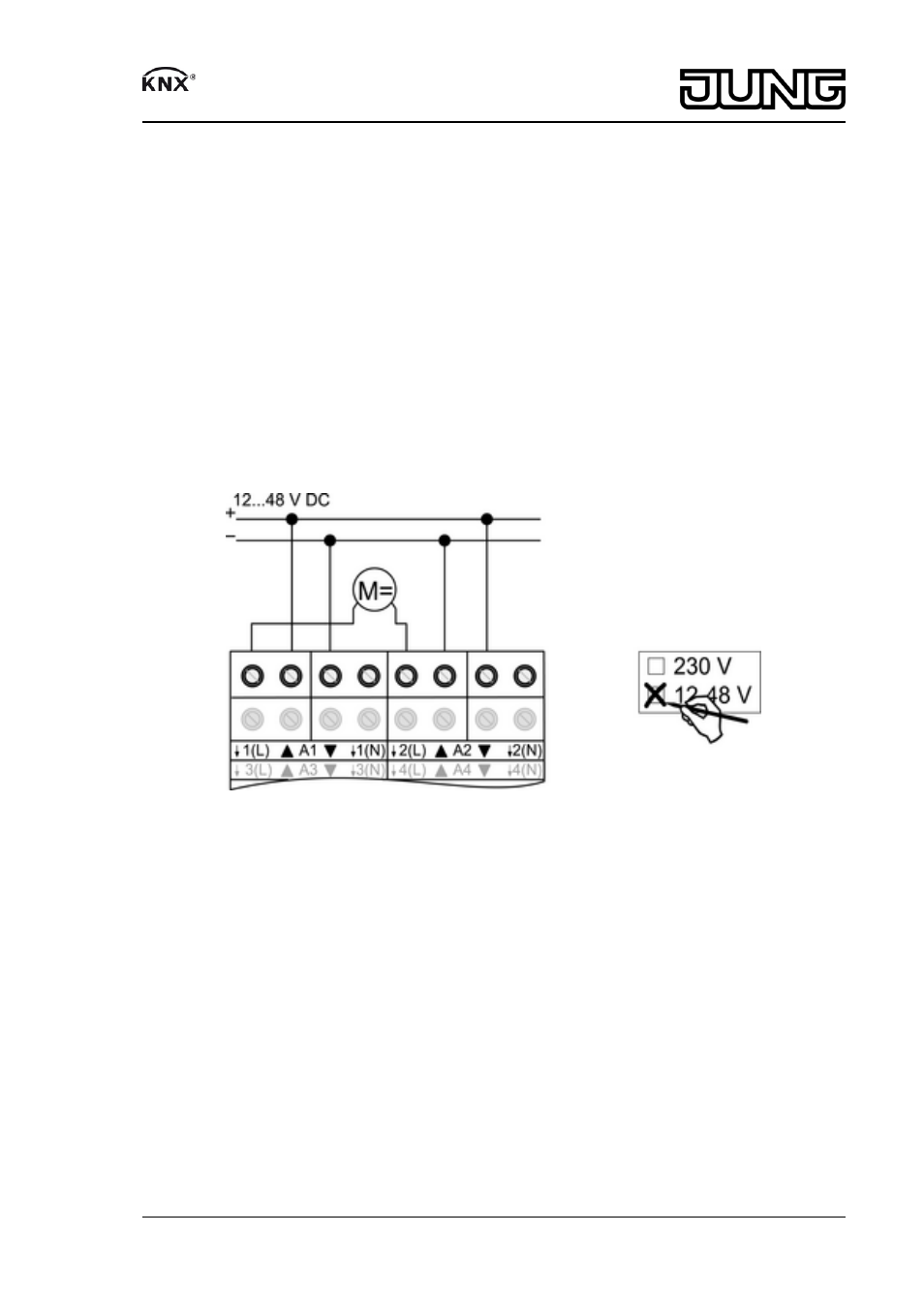

Подключить устройство для двигателей постоянного тока 12...48-V
Рисунок 8
i Не для актуатора рольставен.
Соседние выходы жалюзи A1 и A2 ... A7 и A8 можно использовать вместе для включения
двигателя постоянного тока.
Актуатор жалюзи запрограммирован как устройство, работающее от постоянного тока.
o Подключить провод шины с соединительной клеммой (рисунок 5).
o Подключить подачу сетевого напряжения (рисунок 5).
i Подключать не более одного двигателя к каждому выходу.
o Подключить двигатели (рисунок 8).
o Указать применение 12-48 V на этикетке (рисунок 8).
i При работе от постоянного тока ручной режим для выходов A2, A4... не работает.
Светодиодные индикаторы состояния показывают состояния реле.
9/14
82560273
J:0082560273
19.04.2013
Актуатор жалюзи, REG-тип
