4 Управление
Элементы системы управления

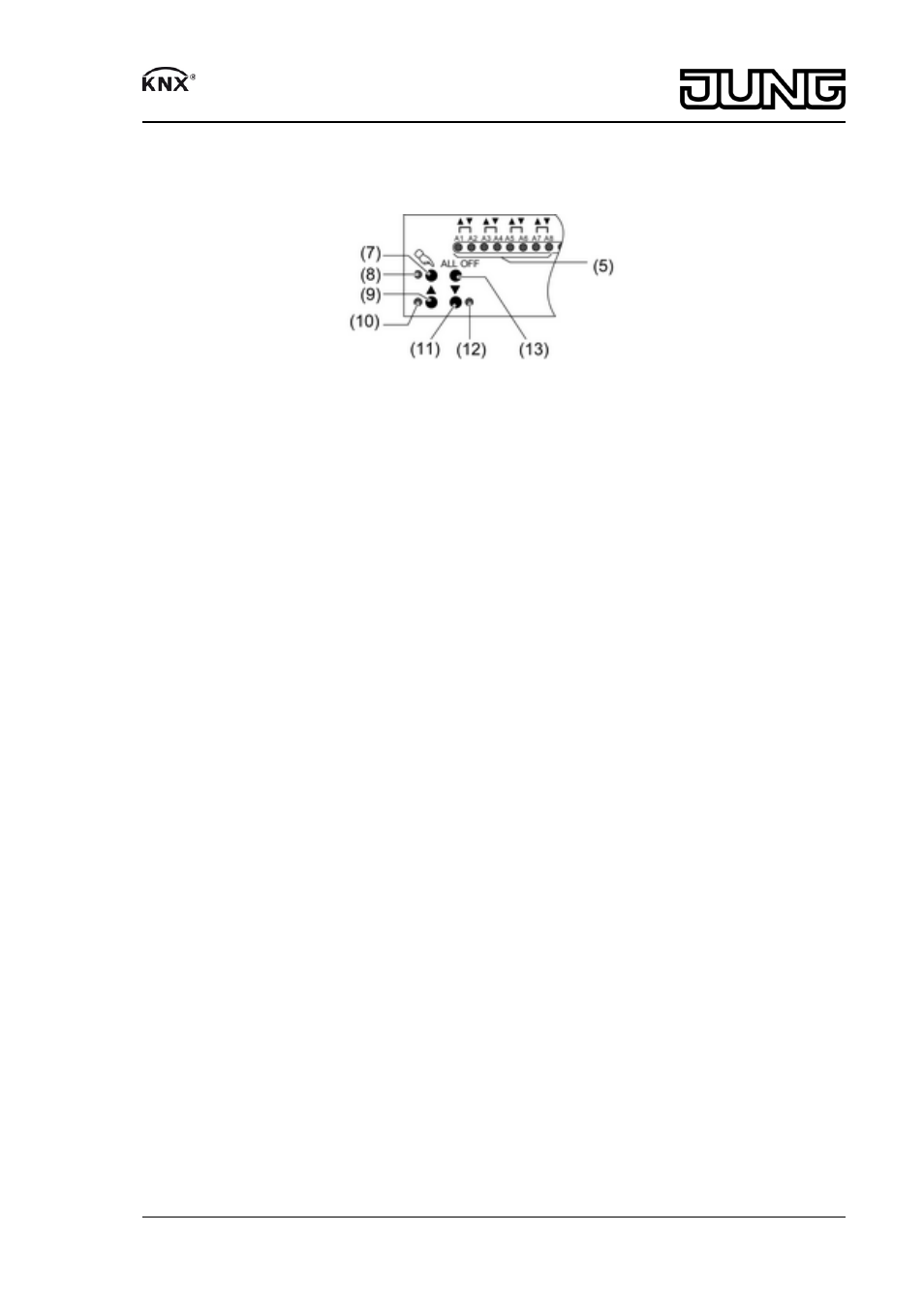

Рисунок 2
(5) Светодиодные индикаторы состояния, выходы
(7) Кнопка c – ручное управление
(8) Светодиод c – вкл.: постоянное ручное управление
(9) Кнопка n: Перемещение занавеса вверх/Стоп
(10) Светодиод n – вкл.: занавес поднимается, ручное управление
(11) Кнопка o: Перемещение занавеса вниз/Стоп
(12) Светодиод o – вкл.: занавес опускается, ручное управление
(13) Кнопка ALL OFF: Остановить все занавесы
При управлении с использованием кнопочной панели устройство различает короткое и
длительное нажатие.
-
Короткое нажатие: менее 1 сек.
- Длительное нажатие: от 1 до 5 сек.
Отображение состояния
Светодиодные индикаторы состояния A1... (5) показывают состояния выходов .
-
Выкл.: Выход выключен
- Вкл.: Выход включен
- Медленное мигание: Выход в режиме ручного управления
- Быстрое мигание: Выход заблокирован в режиме постоянного ручного управления
Режимы работы
-
Шинный режим: управление при помощи сенсорных клавиш или других шинных
устройств
- Кратковременный ручной режим: ручное управление на месте при помощи кнопочной
панели, автоматический возврат в шинный режим
- Режим постоянного ручного управления: исключительно ручное управление на
устройстве.
i При ручном управлении шинный режим невозможен.
i При отказе шины возможен ручной режим.
i Если шина после сбоя возобновляет работу, устройство переключается на шинный
режим.
i Если после отказа сетевое питание восстанавливается, устройство переключается
на шинный режим.
i Ручное управление в текущем режиме может блокироваться телеграммой на шине.
Приоритеты
-
Высший приоритет: Режим ручного управления
- 2-ой приоритет: Принудительная уставка
- 3-й приоритет: Функция обеспечения надежности
