Клеммы 1/2 питают электронику устройства, а также выходы A1 и A2. Для функциониро-
вания актуатора к 1/2 необходимо подключить внешнее питающее напряжение 24 V по-
стоянного тока.
Клеммы 3/4 питают выходы A3 и A4.
ОСТОРОЖНО!
Полярность внешних источников питания должна быть одинаковой.
В противном случае актуатор может быть испорчен.
Учитывать полярность внешних источников питания.
Рассчитать напряжение питания таким образом, чтобы при любых нагрузках - особенно
при включении двигателей - обеспечивалось безопасное рабочее напряжение.
Не подключать переменное напряжение.
o Подключить питающее напряжение к клеммам 1/2 или 3/4.
o Подсоединить двигатели к клеммам напряжения A1 ... A4.
i Подключить приводы для вентиляционных люков или окон таким образом, чтобы они
выполняли открывание при настройке направления движения "Вверх" и закрывание
при направлении движения "Вниз".
5.3 Актуаторы жалюзи переменного тока 230 V и актуаторы роль-
ставней: электрическое подключение
Подключение устройства без автоматического определения времени движения

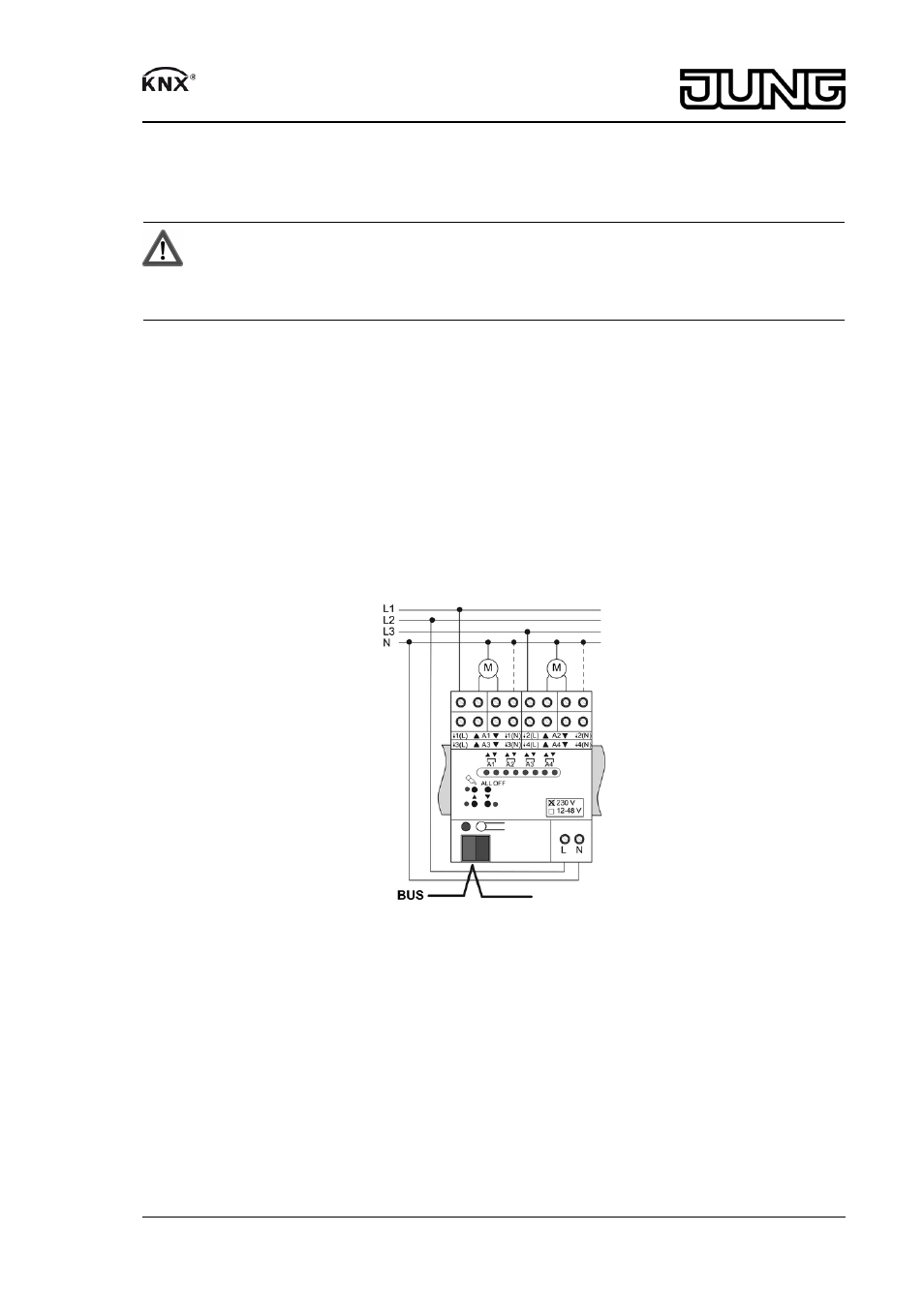

Рисунок 5
o Подключить провод шины с соединительной клеммой (рисунок 5).
o Подключить подачу сетевого напряжения (рисунок 5).
o Подключить двигатели (рисунок 6).
o Указать применение 230 V на этикетке (рисунок 6).
i Подключения нулевых проводов (14) предназначены только для определения време-
ни движения и не обеспечивают нулевой потенциал.
i Если двигатели подключены к высокоомным входам, можно подключить соответству-
ющий нулевой провод. На соответствующий выход нельзя длительное время без пе-
рерыва подавать ток путем перезапуска. Это может привести к недопустимому нагре-
ванию устройства. Учитывать максимально допустимую продолжительность включе-
ния (см. технические характеристики).
