Страница 64: Детали длина, Детали
3-36
MAX200
Инструкция по эксплуатации
14
НАЛАДКА
№ детали Длина
023111
12,2
m
Кабель датчика исходной высоты/датчика
008176 Контакт (4)
047029 Кабель, 22–3 TW, Экранированный OA
Belden № 8771 (40 дюймов)
008144 Заглушка, 3-контактный F
(амфенол)
008195 Кабельный зажим
009211 Заглушка, Корпус 11–4, Rev Sex
Наконечник со стороны
индукционного датчика
Наконечник со стороны
датчика исходной высоты
№
детали
005074
Индукционный датчик в сборе

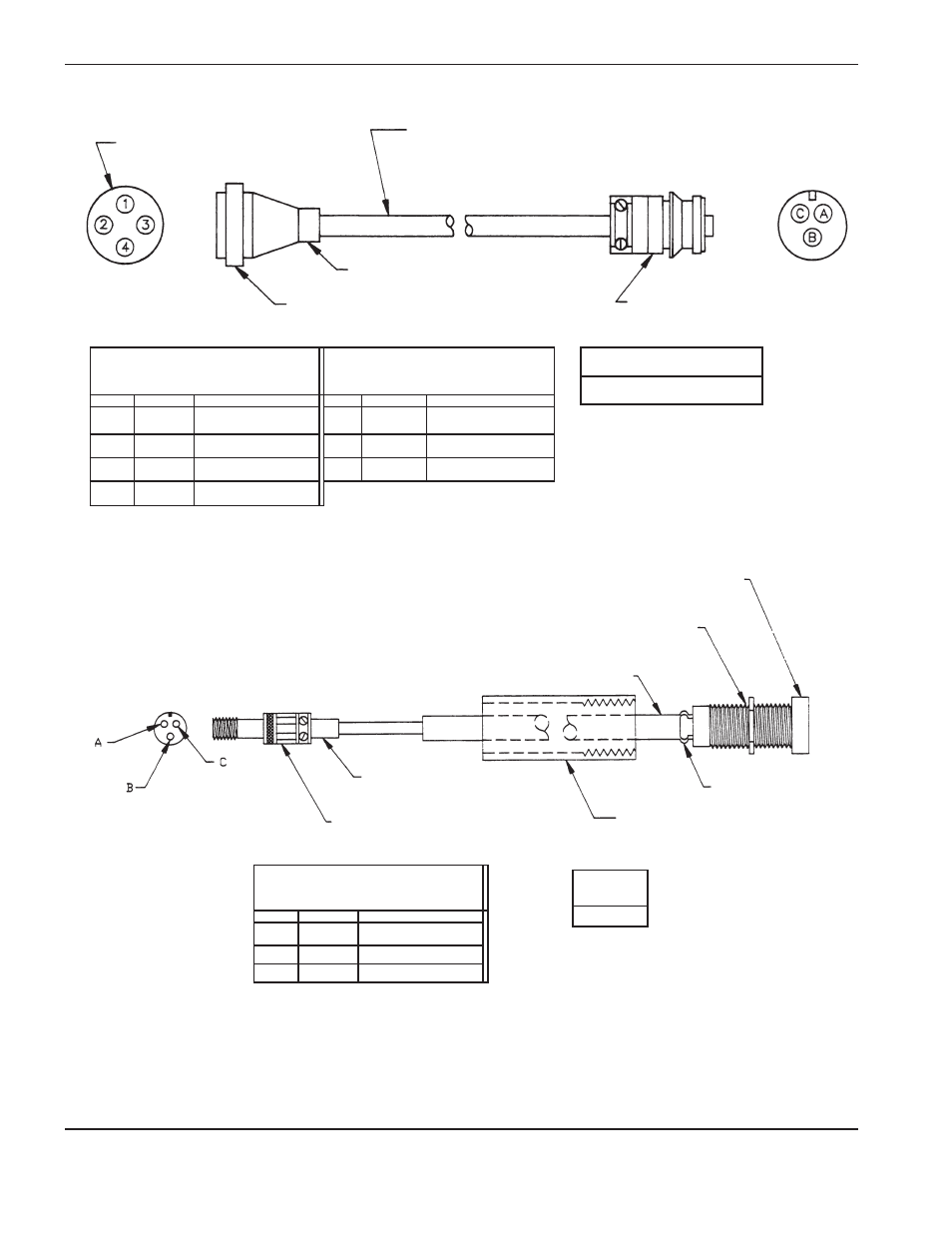

Рис. 3-17. Интерфейсные кабели от модуля управления датчиком исходной высоты до
индукционного датчика в сборе
Вид сзади
004085 Изолирующая гайка
027109 Шланговый зажим
046023, Шланг Tygon Tubing (3 дюйма)
005085 Индукционный датчик
005078 Колпачок датчика
(Чехол кабеля
008145 RECP, 3–-контактный разъем
Наконечник со стороны
индукционного датчика
УСЛОВНЫЕ ОБОЗНАЧЕНИя — НАКОНЕЧНИК
СО СТОРОНЫ ДАТЧИКА ИСХОДНОЙ ВЫСОТЫ
УСЛОВНОЕ ОБОЗНАЧЕНИЕ — НАКОНЕЧНИК
СО СТОРОНЫ ИНДУКцИОННОГО ДАТЧИКА
ШТЫРЕК
цВЕТ
ФУНКцИя
ГНЕЗДО
цВЕТ
ФУНКцИя
1
БЕСцВЕТНый
СИГНАЛ
A
КРАСНый
ПИТАНИЕ (+15 В ПОСТ. ТОКА)
2
ЧЕРНый
ОБщИй
B
ЧЕРНый
ОБщИй
3
ОПЛЕТКА
ЗАщИТНый ЭКРАН
C
БЕСцВЕТНый
СИГНАЛ
4
КРАСНый
ПИТАНИЕ (+15 В ПОСТ. ТОКА)
ПРИМЕЧАНИЕ. Обрезать наконечник со стороны
датчика экрана.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ — НАКОНЕЧНИК
СО СТОРОНЫ ИНДУКцИОННОГО ДАТЧИКА
ГНЕЗДО
цВЕТ
ФУНКцИя
A
КОРИЧНЕВый
ПИТАНИЕ (+15 В ПОСТ. ТОКА)
B
СИНИй
ОБщИй
C
ЧЕРНый
СИГНАЛ
