3-10
MAX200
Инструкция по эксплуатации
14
НАЛАДКА
Конфигурации трансформаторов T1 и T2 220/380/400/415 В
• При отправке с завода-изготовителя источник тока на 220/380/400/415 В, 3Ø, 50 Гц стандартно
настроен на 380 В, если не указано иное. Для настройки источника на другое напряжение необходимо
перенастроить изолирующий трансформатор T1 и трансформатор T2 на 30 кВт (см. рис. 3-2)
ПРЕДУПРЕЖДЕНИЕ
Опасность! Высокое напряжение. На плате переключения напряжений может
присутствовать линейное напряжение. Всегда отключайте электропитание до начала
работ по обслуживанию.
T2
T1
220
380
T1
T2
* С каждым станком поставляется длинный провод № 6.

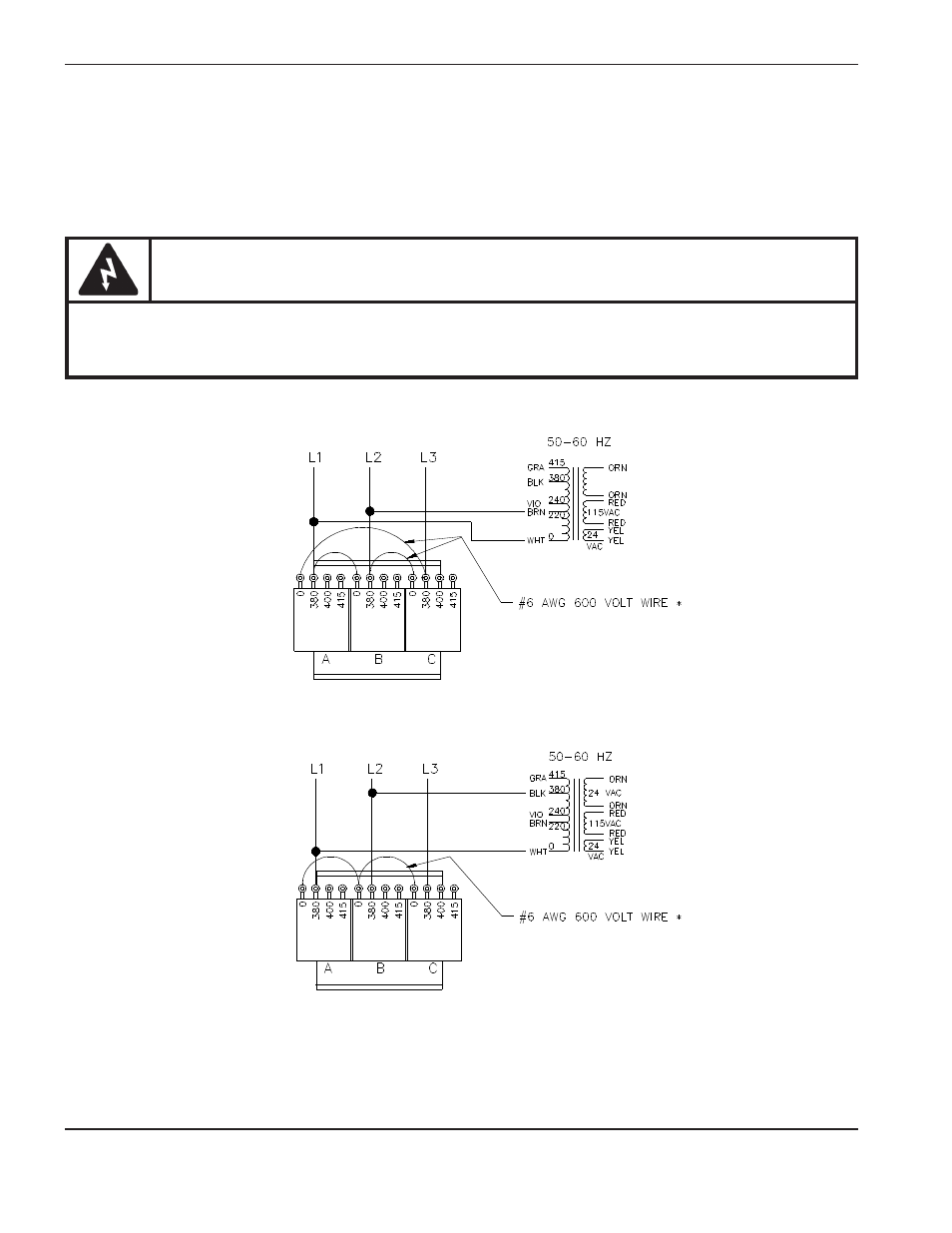

Рис. 3-2. Конфигурации трансформаторов T1 и T2 220/380/400/415 В (2 из 1)
