5-8
MAX200
Инструкция по эксплуатации
15
Техническое обслуживание
Замена
1. Замените отремонтированный или замененный провод другими проводами.
2. Убедитесь, что длины проводов (1-5) с обоих концов соответствуют данным на рис. 5-2.
3. Свяжите провода вместе через каждые 18 дюймов.
4. Натяните защитную оплетку (8) с концов провода резака и растяните ее по длине провода до длины,
указанной на рис. 5-2.
5. Привяжите лентой концы защитной оплетки к проводу резака.
6. Переместите термоусадочную изоляцию (7) на защитную оплетку с конца резака. Нагревайте изоляцию до
тех пор, пока она не пристанет плотно к защитной оплетке и проводу резака.
7. Поставьте компрессионное кольцо (9), кольцо(10), и шланговый зажим (11) на место с конца источника тока
защитной оплетки. Затяните шланговый зажим.
8. Подсоедините провод резака к источнику тока. См. процедуру подсоединения провода резака на стр. 3-16.
9. Подсоедините провод резака к резаку. См. процедуру замены резака на стр. 5-6.

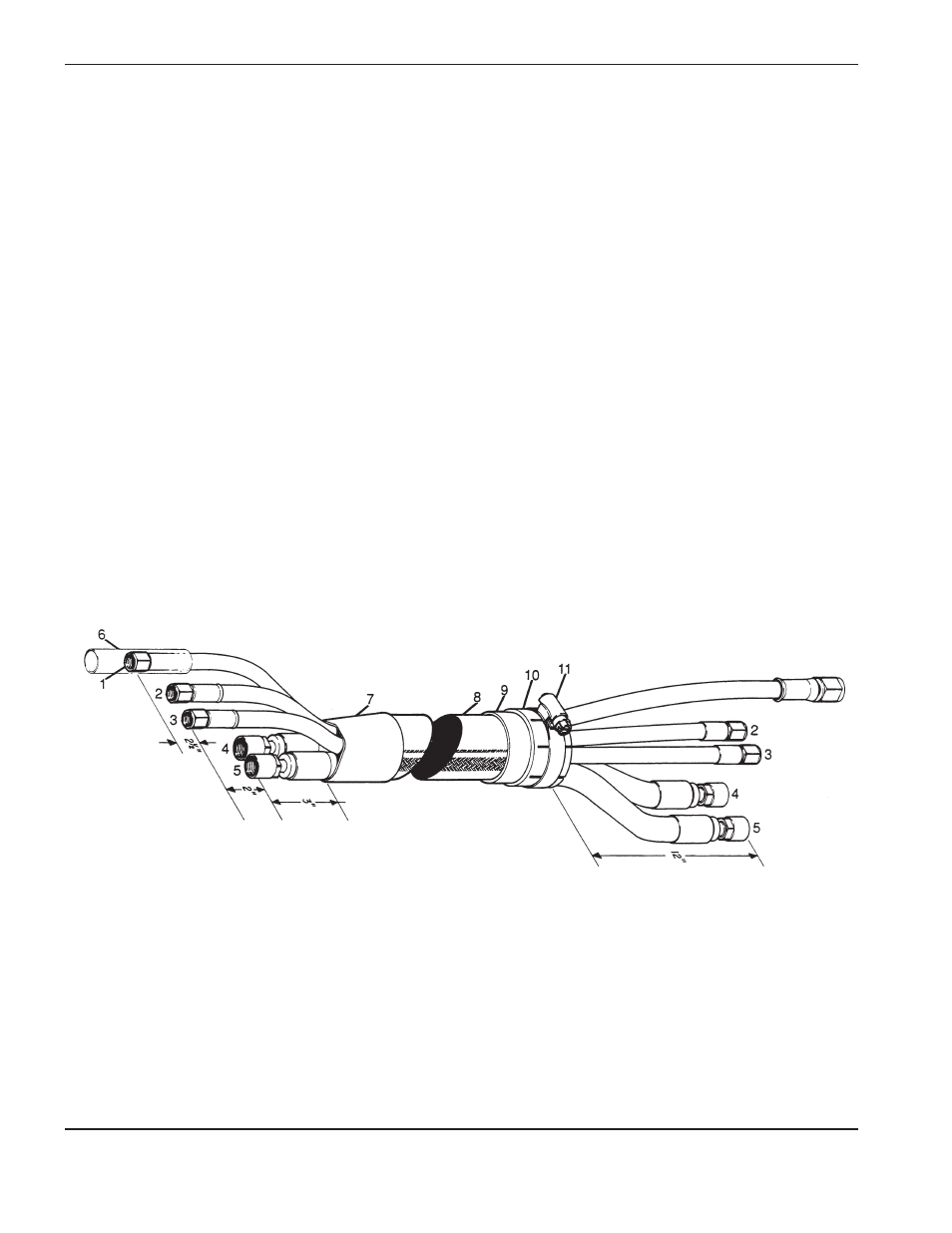

Рис. 5-2. Провод механизированного резака в сборе
