Руководство пользователя Logix 505si - LGRUIM0505-00 03/09
d. Регулирующий переключатель коэффициента
усиления - Этот переключатель изменяет алгоритм
управления позиционером применительно к
регулирующим клапанам при стандартном и низком
коэффициенте усиления.
• Стандартный коэффициент усиления:
Установка переключателя в левое положение
оптимизирует реакцию позиционера при управлении
высокопроизводительными регулирующими
клапанами с низким коэффициентом трения. При этом
в большинстве случаев обеспечивается оптимальное
быстродействие для большинства регулирующих
клапанов с низким коэффициентом трения.
• Низкий коэффициент усиления: Установка
переключателя в правое положение оптимизирует
реакцию привода и клапанов с большими
коэффициентами трения. При этом быстродействие
незначительно падает, и обычно исключаются
предельные циклы (автоколебания выходного
элемента), характерные для клапанов с большими
коэффициентами трения.
ПРЕДУПРЕЖДЕНИЕ: При калибровке в режиме Quick-
Cal возможно самопроизвольное перемещение штока
клапана. Предупредите об этом соответствующий
персонал и убедитесь в том, что клапан отключен
от технологической линии.
8.3
Работа в режиме Quick-Cal
Кнопка Quick-Cal используется для ввода в действие
функции калибровки позиционера. Для начала
калибровки нажмите и удерживайте в нажатом
положении кнопку Quick-Cal в течение примерно трех
секунд. Настройки всех переключателей считываются,
и в соответствии с ними регулируется режим работы
позиционера. Для прекращения действия этого режима
кратковременно нажмите и отпустите кнопку Quick-Cal
с сохранением предыдущих настроек.
Во время калибровки светодиодные индикаторы будут
мигать в разной последовательности, указывая ход
калибровки. Восстановление последовательности,
начинающейся включением зеленого индикатора,
свидетельствует об окончании калибровки.
(Объяснение различных последовательностей
включения светодиодов приводится в разделе 9)
8.4
Восстановление заводских настроек
Для восстановления заводских настроек нажмите
и удерживайте в нажатом положении кнопку Quick-
Cal при включении питания. При восстановлении
заводских настроек все внутренние переменные,
включая параметры калибровки, примут значения по
умолчанию, установленные на заводе- изготовителе.
После этого необходимо провести калибровку
позиционера.

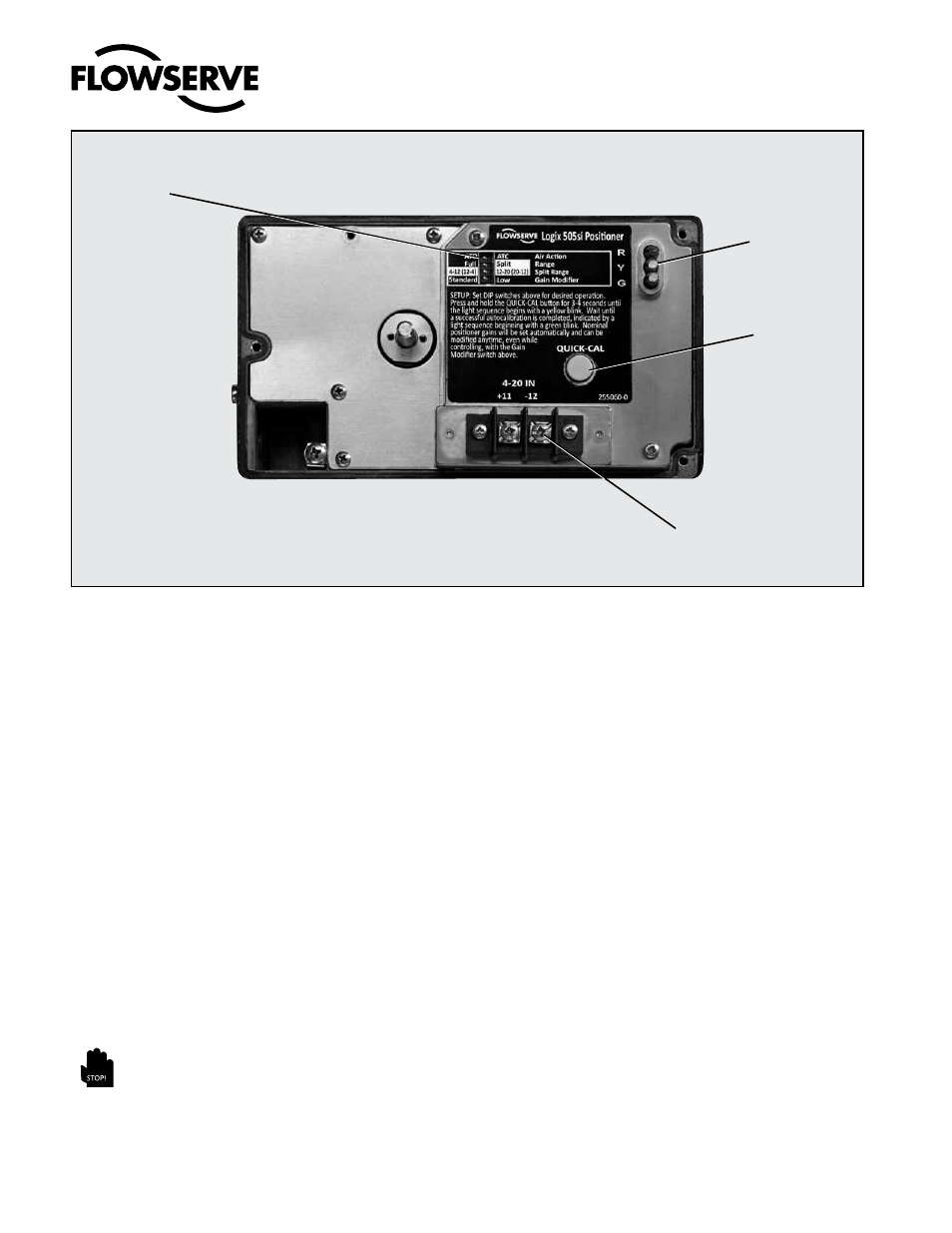

Рис. 4: Местный интерфейс позиционера Logix 505si
Переключатели для
конфигурирования
Вход 4-20 мА
Светодиодные
индикаторы
состояния
Переключатель
Quick-Cal
