Винт заземления
Винт заземления, находящийся на внутренней стороне
крышки позиционера, используется для подключения
надежного грунтового базового заземления.
Позиционер подключается к заземлению кабельного
канала. Кроме того, кабельный канал заземляется
с обеих сторон. К винту заземления запрещается
подключать заземлители экранов сигнального кабеля.
Выходное напряжение источника токового сигнала
(Рис. 3)
Выходным напряжением блока питания называется
предельное напряжение, которое может выдавать
источник токового сигнала. Токовая петля
включает источник тока, сопротивление проводов,
сопротивление барьера (если имеется) и полное
сопротивление Logix 505si. При использовании Logix
505si необходимо, чтобы токовая петля обеспечила
напряжение 6,0 В пост. тока на зажимах позиционера
при максимальном токе в петле.
ПРЕДУПРЕЖДЕНИЕ: Запрещается подключать
источник тока прямо к зажимам позиционера. Это
может привести к неустранимому повреждению
печатных плат.
Для определения возможности использования токовой
петли в Logix 505si рассчитайте напряжение по
следующей формуле:
Напряжение на входе = напряжение контроллера (при
макс. токе) – макс. ток* (R
барьера
+ R
проводов
)
Для работы с Logix 505si рассчитанное напряжение
должно превышать 6,0 В пост. тока
Пример:
Напряжение на выходе РСУ = 19 В
R
барьера
= 300 Ом
R
проводов
= 25 Ом
Макс. ток = 20 мА
Напряжение = 19 В – 0,020 A (300 Ом + 25 Ом) = 12,5 В
Напряжение на входе, составляющее 12,5 В превышает
требуемое напряжение 6,0 В; поэтому данная система
поддерживает работу позиционера Logix 505si,
имеющего эквивалентное входное сопротивление
300 Ом при входном токовом сигнале 20 мА.
Цифровой позиционер Logix 505si предназначен для
работы в условиях электромагнитных полей, обычно
имеющихся на промышленных предприятиях. Однако
позиционер не должен использоваться в условиях
сильных электромагнитных полей (напряженностью
свыше 10 В/м). Переносные электромагнитные
устройства, например, приемопередатчики,
разрешается использовать на расстоянии не менее
30 см от позиционера.
Используйте рекомендуемые методы исполнения и
экранирования электропроводки цепей управления
и передачи сигналов; проводка цепей управления
должна прокладываться на большом расстоянии от
7. УКАЗАНИЯ ПО ЭЛЕКТРИЧЕСКОМУ ПОДКЛЮЧЕНИЮ
И ЗАЗЕМЛЕНИЮ
Электрическое подключение: вводы для сигнального
кабеля (NPT, или M20 x 1,5), с подключением к двум
зажимам под провод сечением 2,5 мм 2 .
Входной сигнал: 4 – 20 мА
ПРИМЕЧАНИЕ: Соблюдайте требования к
напряжению сигнала и эквивалентной электрической
нагрузке: 6,0 В пост. тока / 300 Ом / при 20 мА
Позиционер нормально работает при входном сигнале
не ниже 3,6 мА.
Электрическое подключение выполняется с учетом
следующих требований.
ПРИМЕЧАНИЕ: Входной контур для ввода токового
сигнала в Logix 505si выполняется экранированным
кабелем. Экраны заземляются только с одной
стороны кабеля с целью защиты от фоновых помех.
Как правило, заземлитель экрана подключается к
заземлению со стороны источника сигнала. (Рис. 2)
Подключите токовый сигнал 4-20 мА к зажимам +11
и -12 (Рис. 2).

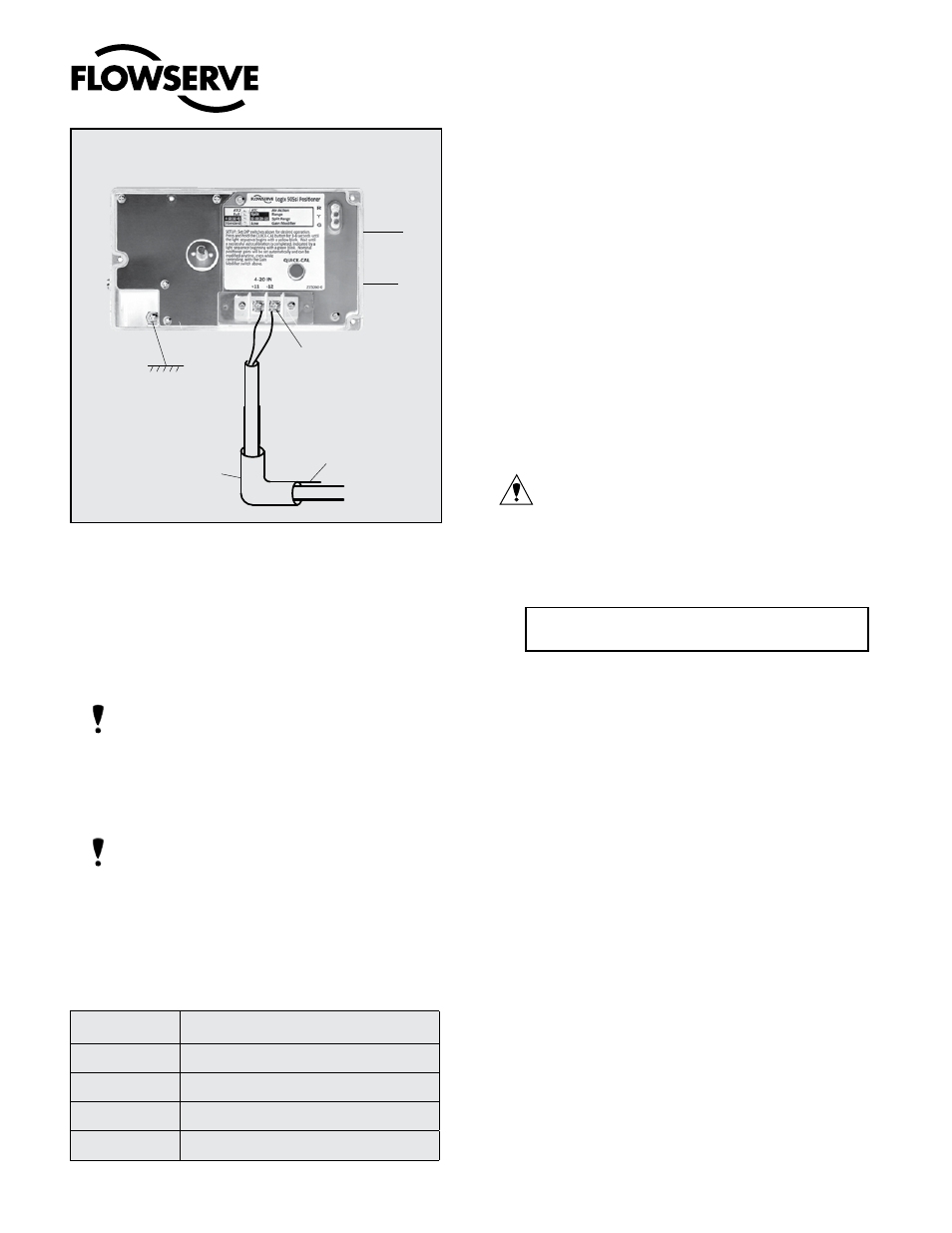

Рисунок 2: Схема подключения
Таблица 10: Таблица подключения
Y
Z
Внутренний зажим
заземления корпуса
Сигнал 4 – 20 мА
Подключить экран
к заземлению
источника сигнала
-
+
Источник токового
сигнала 4-20 мА
Экранированный кабель
Присоединение Назначение
+11 Входной сигнал + 4-20 мА
-12 Входной сигнал – 4-20 мА
Y (0⇒) Пневматический выходной сигнал (выход)
Z (0⇐) Питающий воздух
