Инструкция по эксплуатации Flowserve Chemstar
Страница 38
CHEMSTAR
ИНСТРУКЦИИ
ПО
ЭКСПЛУАТАЦИИ
РУССКИЙ
71569231 02-10
Стр
. 38
из
44
flowserve.com

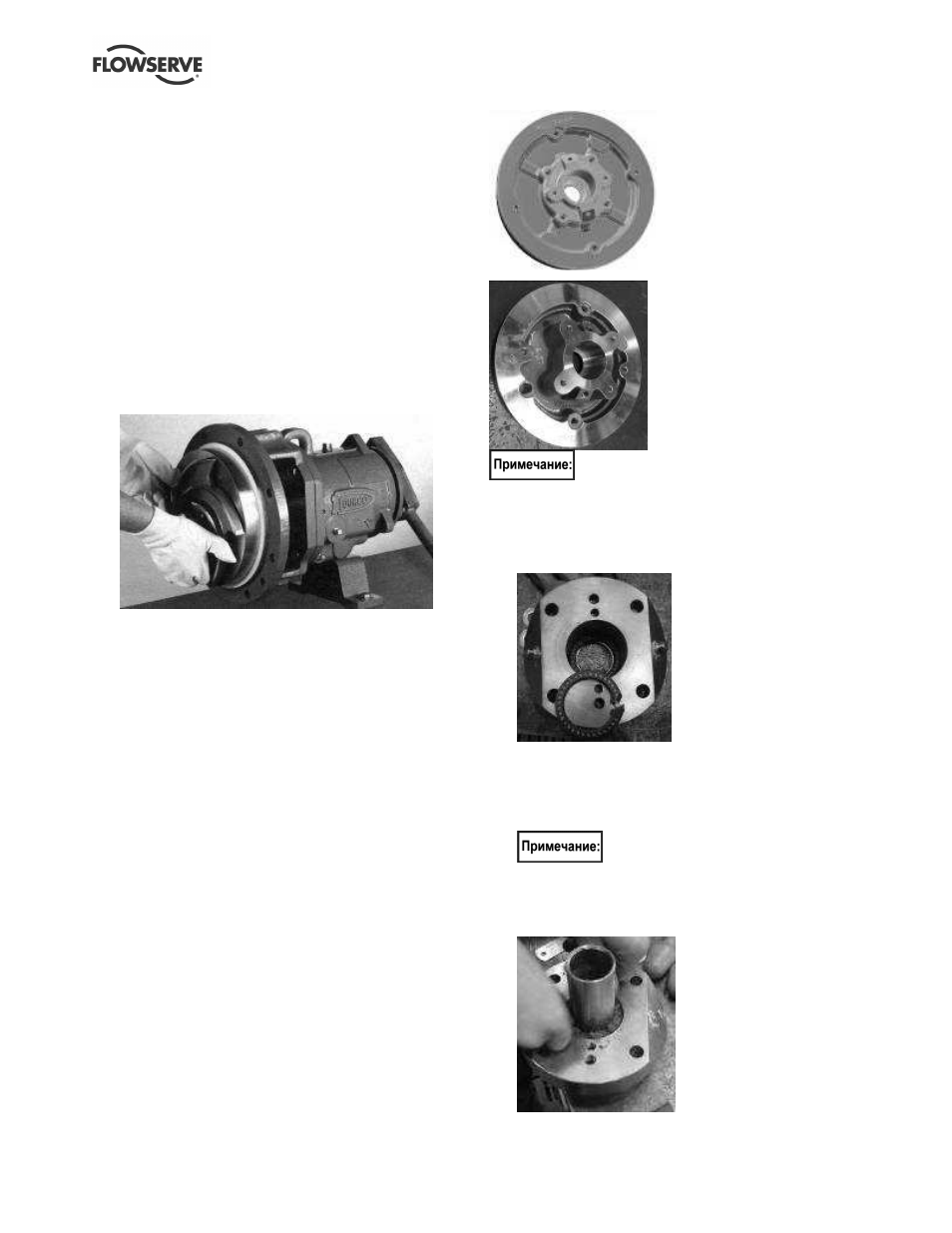

e)
Затяните
рабочее
колесо
.
Крепко
держите
рабочее
колесо
обеими
руками
(
рекомендуется
носить
толстые
рабочие
рукавицы
).
Поднимите
гаечный
ключ
выше
рабочей
поверхности
на
позицию
«1
час
»,
повернув
рабочее
колесо
против
часовой
стрелки
,
если
смотреть
с
конца
рабочего
колеса
вала
.
Это
направление
поворота
рабочего
колеса
противоположно
тому
,
которое
используется
при
разборке
.
f)
Быстро
поворачивайте
рабочее
колесо
по
часовой
стрелке
,
пока
ручка
ключа
не
ударится
о
рабочую
поверхность
или
жесткую
поверхность
с
правой
стороны
.
Несколько
резких
ударов
в
этом
направлении
позволят
затянуть
рабочее
колесо
до
правильного
уровня
.
6.10.5
Установка
корпуса
подшипника
в
корпус
насоса
a)
Установите
новую
прокладку
[4590.1]
на
заднюю
крышку
,
как
показано
выше
.
b)
Установите
сборку
корпуса
подшипника
в
корпус
насоса
.
Покройте
винты
смазкой
для
предохранения
соединительной
резьбы
и
затяните
их
.
c)
Сравните
зазор
рабочего
колеса
с
величиной
первоначального
зазора
,
или
проверьте
требования
и
отрегулируйте
. (
См
.
раздел
6.7,
Установка
зазора
рабочего
колеса
.)
d)
Проверьте
,
что
все
остальные
элементы
прикреплены
и
крепежные
элементы
затянуты
,
затем
следуйте
инструкциям
раздела
4,
Установка
,
и
раздела
5,
Ввод
в
эксплуатацию
.
6.10.6
Репеллерный
насос
:
установка
сальниковой
набивки
Отверстие
набивочной
камеры
,
в
которое
вставляется
сальниковая
набивка
,
представляет
собой
либо
отдельную
набивочную
камеру
[1220.3],
прикрепленную
болтами
к
крышке
репеллера
большого
отверстия
,
либо
набивочную
камеру
,
встроенную
в
крышку
репеллера
малого
отверстия
[1220.4].
Оба
варианта
имеют
идентичные
размеры
сальниковой
камеры
.
Используйте
одноразовые
пластиковые
перчатки
для
следующих
операций
:
a)
Очистите
отверстие
сальниковой
камеры
.
Вставьте
одно
набивочное
кольцо
[4130.1]
и
протолкните
его
вниз
емкости
сальниковой
камеры
.
b)
Установите
в
центре
отверстия
гладкую
штангу
или
трубу
диаметром
43
или
53 mm (
в
зависимости
от
того
,
какой
насос
применяется
,
группы
B
или
C)
и
вставьте
в
сальниковую
камеру
впрыскиваемый
компаунд
[4130.2].
Для
заполнения
сальниковой
камеры
требуется
85 g
впрыскиваемого
компаунда
. Flowserve
обеспечивает
точное
количество
необходимого
впрыскиваемого
компаунда
при
его
заказе
как
запасной
части
.
Крышка
репеллера
большого
отверстия
,
собранная
с
отдельной
прикручиваемой
болтами
сальниковой
камерой
Крышка
репеллера
малого
отверстия
со
встроенной
сальниковой
камерой
