CHEMSTAR ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ РУССКИЙ 71569231 02-10
Стр . 17 из 44 flowserve.com
c) Всегда располагайте торцевые зазоры
набивочных колец под 90 градусов для
обеспечения лучшей герметизации .
d) Для ускорения установки каждого кольца ваш
помощник должен поворачивать вал насоса в
одном направлении . Такое движение вала
обеспечит установку колец в сальниковую
камеру .
e) Слегка затяните сальник .
f) Окончательная регулировка описана в
разделе 5.8, Эксплуатация насоса .
g) Если давление всасывания ниже давления
окружающей среды и напор в сальниковой
камере превышает общий напор на
всасывании менее чем на 10 m (33 ft), может
потребоваться заливка сальника жидкостью ,
совместимой с перекачиваемой , для
обеспечения смазки и предотвращения
проникновения воздуха . Такая дополнительная
заливка может быть осуществлена через кран
V, показанный на рисунке выше . Давление
заливаемой жидкости должно быть не менее
чем на 1 bar (14.5 psi) выше давления в
сальниковой камере , отрегулированного до
скорости потока от 0.25 до 0.5 m
3
/h ( от 1 до
2 USgpm). При более низких скоростях может
применяться смазка консистентной смазкой ,
совместимой с пекачиваемой жидкостью . В
неабразивных применениях , когда
перекачиваемой жидкости достаточно для
смазки набивки и нет необходимости в
дополнительном внешнем трубопроводе , кран
V следует закрыть заглушкой .

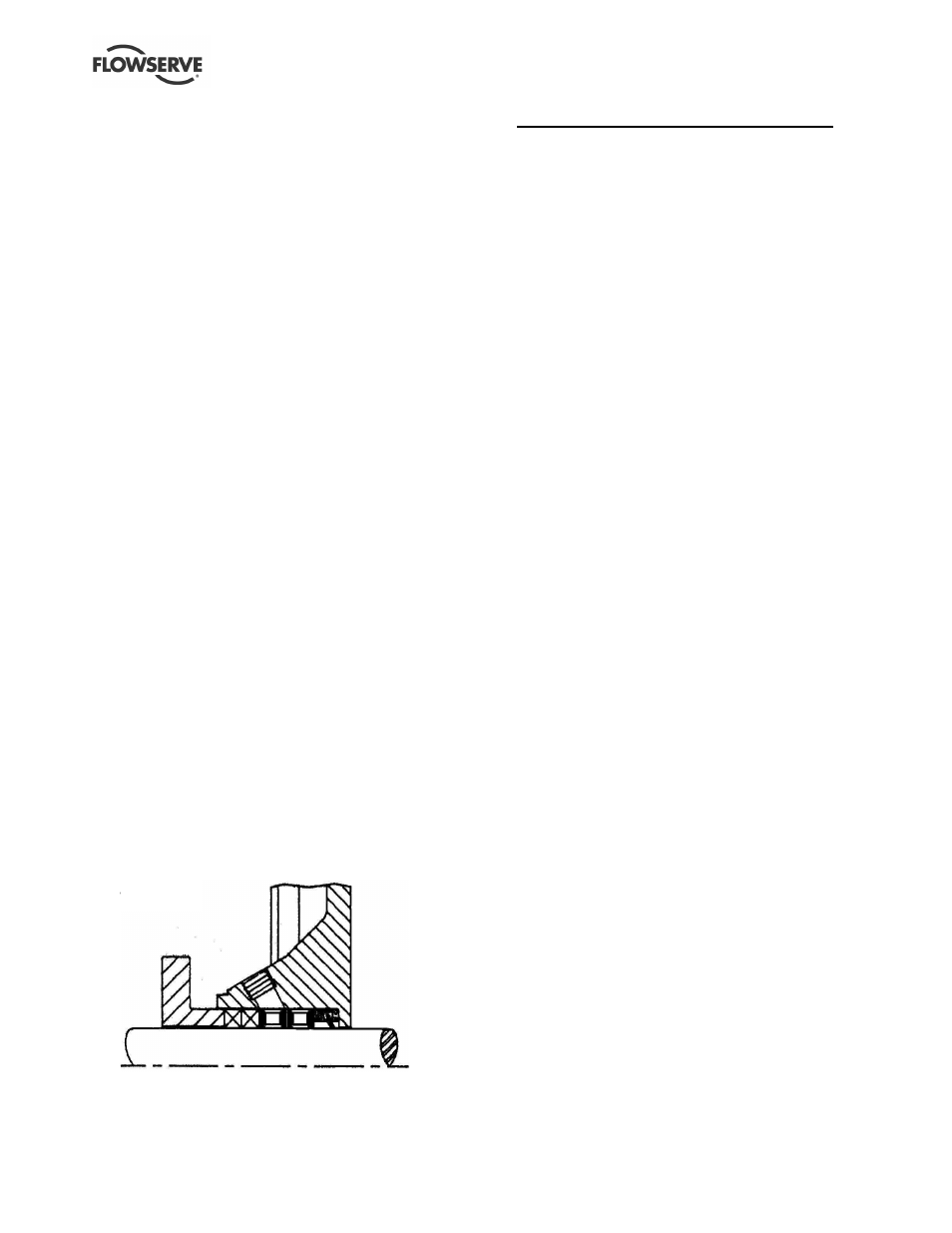

h) Когда требуется применение специального
сальника для абразивной жидкости , процедура
установки аналогична стандартной , за
следующими исключениями : сначала
устанавливается специальное манжетное
уплотнение , затем две сальниковые клети , затем
два набивочных кольца , как показано на рисунке
ниже . Трубопровод внешнего источника
совместимой жидкости должен быть подсоединен
к крану V, вверху сальниковой камеры .
Только для репеллерных насосов Chemstar
В насосах Chemstar с установленным
репеллером и работой сальниковой набивки
« всухую » как вторичного уплотнения ,
сальниковая набивка устанавливается на
заводе - изготовителе .
В некоторых применениях для ограничения
засорения сальниковой набивки , репеллерные
насосы Chemstar могут иметь внешнюю
промывку чистой жидкостью , совместимой с
перекачиваемой , при скорости потока от 0.25
до 0.5 m³/h, впрыскиваемой в сальниковую
камеру при напоре на 5 - 10 m выше давления
окружающей среды , такая промывка
выполняется до пуска насоса и перед его
остановом .
4.6.4.2 Насосы с механическими
уплотнениями
Конструкция Seal Sentry противотурбулентной
одинарной внутренней задней крышки
обеспечивает превосходную циркуляцию
жидкости вокруг уплотнения , и при этом обычно
не требуется отдельной системы промывки .
Одинарные уплотнения , требующие промывки
посредством рециркуляции перекачиваемой
жидкости , обычно оснащаются вспомогательным
трубопроводом , идущим от кожуха насоса . ( Когда
в заказе указаны требования на промывку от
внешнего источника совместимой жидкости , за
подвод вспомогательного трубопровода к насосу
отвечает установщик оборудования .)
Задние крышки с подсоединением для
вспомогательной промывки должны
подсоединяться к подходящему источнику
жидкости , пара низкого давления или
статического давления от напорного бака .
Рекомендуемые величины давлений составляют
0.35 bar (5 psi) или менее .
Сдвоенные уплотнения требуют подачи затворной
жидкости между уплотнениями , совместимой с
перекачиваемой жидкостью .
Для сдвоенных уплотнений типа « спина - к - спине »
затворная жидкость должна подаваться с
минимальным давлением на 1 bar (15 psi) выше
максимального давления на стороне насоса
внутреннего уплотнения , и не менее чем на 1 bar
(15 psi) выше давления окружающей среды .
Давление затворной жидкости не должно
превышать допустимых пределов для уплотнения
на атмосферной стороне .
