8
B. Ослабьте два стопорных винта, которыми закреплен ремень
стойки с отягощениями, и отсоедините соответствующий конец
ремня. См. Рисунок 1.
C. Вместе с помощником осторожно удалите шесть винтов
BHSCS (винты с круглой головкой под торцевой ключ),
которыми закреплены две половины рамы. См. Рисунок 2.
D. Осторожно перенесите каждую из половин через дверной
проем к выбранному для размещения тренажера месту.
E. Вместе с помощником аккуратно скрепите половины рамы
шестью винтами BHSCS, которые были извлечены при
выполнении шага 4B. См. Рисунок 2.
F. Протяните ремень стойки с отягощениями (отсоединенный
при выполнении шага 4B) и закрепите его на зажимной
планке с помощью двух стопорных винтов. См. Рисунки 8A
и 8B.
G. Далее перейдите к шагу 5B.
5. Удалите транспортировочные опоры и снимите задние
защитные кожухи.
A. Осторожно снимите все (стандартные) конические опоры
для транспортировки с помощью 3/4-дюймовой головки
или гаечного ключа.
B. Осторожно установите резиновые подкладки (поставляемые
в комплекте с тренажером) под каждую стойку основной
рамы.
C. Разрежьте транспортировочную стяжку, которой
зафиксировано верхнее отягощение.
D. Приподнимите верхнее отягощение и настройте регулятор
нагрузки на значение 15 lbs (15 фунтов) для обеих сторон
(по три отягощения с каждой стороны).
E. Извлеките три винта с крестообразным шлицем, крепящих
верхний (задний) защитный кожух, и аккуратно снимите
кожух. См. Рисунок 3.
F. Ослабьте два нижних винта, показанных на Рисунке 4.
ПРИМЕЧАНИЕ: Не извлекайте два нижних винта.
G. Извлеките два верхних винта, крепящих задний защитный
кожух. См. Рисунок 5.
H. Осторожно смещайте задний защитный кожух вверх до
его полного отделения.
I. Ослабьте стопорные винты и отсоедините ремень от верхнего
отягощения.
J. Вытяните ремень из верхнего кожуха.
K. Извлеките три винта с крестообразным шлицем, крепящих верхний (передний) кожух на передней стороне
тренажера,
и аккуратно снимите кожух.
6. Установите стойку с отягощениями.
A. Обратите внимание на то, как установлены отягощения.

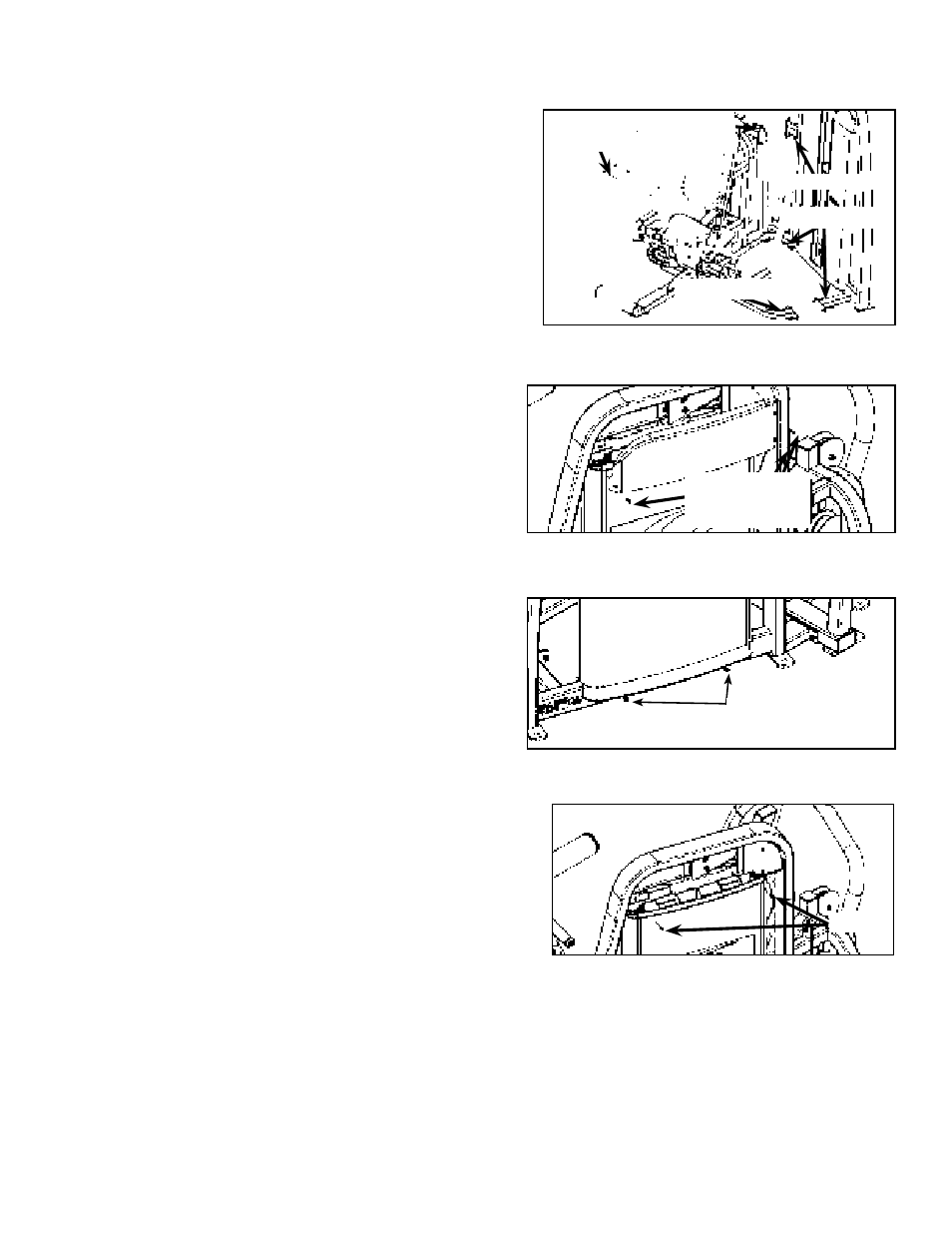

Рисунок 2
Винты BHSCS (2)
Контргайка (4)
Винты
BHSCS (2)
Контргайка (2)
Винты
BHSCS (2)
Рисунок 3
Винт с
крестообразным
шлицем (3)
Рисунок 4
Винт
Рисунок 5
Винт
