Cybex 19000/19010 Half Rack Owner’s Manual
21

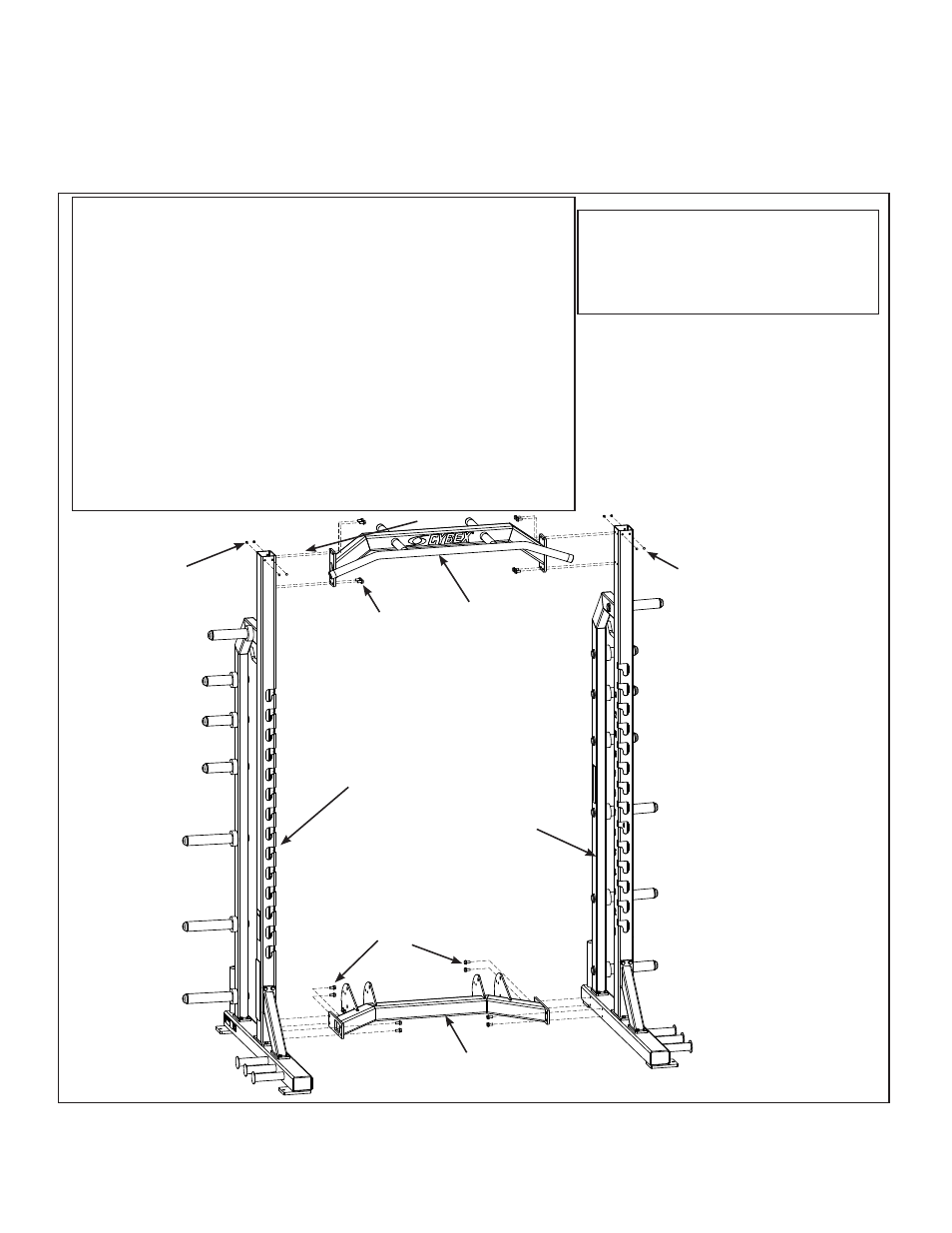

Сборку стойки следует осуществлять на месте ее предстоящего использования. 4.
Закрепите нижнюю поперечину с обеих сторон.
С помощью лестницы-стремянки закрепите верхнюю перекладину с рукоятями с обеих
сторон.
B
(8x)
B
(8x)
C
(4x)
Поворотная ось (2), 19000-346 A.
Винт с шестигранной головкой и насечкой 0,375- B.
16 X 0,75 (28), JC701115
Черная вставка (8), PP080221 C.
Переставляемая страховочная подставка (правая) D.
(1), 19240-100
Переставляемая страховочная подставка (левая) E.
(1), 19240-101
Нейлоновая контргайка 0,375-16 (8), HN704901 F.
Крепежная пластина (2), 19000-345 G.
Амортизатор (2), 11000-384 H.
Винты крепежной пластины (4), JC620415 I.
Замок грифа, правый (1), 19220-100 J.
Замок грифа, левый (1), 19220-101 K.
Затяните до упора все винты
(до 450 - 500 дюйм-фунтов или
50,8 - 56,5 Нм).
C
(4x)
Верхняя
перекладина с
рукоятями
Правая сторона
(относительно
пользователя)
Левая сторона
(относительно
пользователя)
Нижняя поперечина
