4-10
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1
Если LSM-2020 работает в изолированной сети, Маска подсети может быть оставлена в значении
0.0.0.0, а Шлюз может быть задан одним из допустимых IP адресов из тех же диапазонов, что IP
адрес LSM-2020.
3.
Нажмите на кнопку Send to Device (Послать на устройство) расположенную в окне Configure
Ethernet Port
(Конфигурирование Ethernet порта). Появится окно подтверждения о том, что
будет произведена перезагрузка LSM-2020 после посылки данных. Нажмите кнопку Yes (Да)
для посылки данных. После перезагрузки устройства и его включения оно готово к работе с
сетью.
4.
Если необходимо, настройки LSM-2020 могут быть проверены путем выбора Download Settings
and Logic
(Загрузка настроек и логики) из меню Communication (Связь). Активные настройки
будут загружены с LSM-2020 и IEM-2020. Проверьте, что загруженные настройки соответсвуют
тем, что были ранее посланы.
5.
Подключение к IEM-2020 может быть выполнено через EthernetLSM-2020 с правильно
сконфигурированными сетевыми настройками. При создании нового подключения с IEM-2020,
будет появляться опция Ethernet Connection (Связь через Ethernet) как показано на рисунке 4-7,
которая будет позволять ввести IP адрес LSM-2020. Кнопка Ethernet в Device Discovery (Поиск
устройства), Scan for Connected Devices (Сканирование подключенных устройств),
позволяет автоматически обнаруживать любое устройство LSM-2020 подключенное к
локальной сети.
Установка связи
Связь между BESTCOMSPlus и IEM-2020 выполняется путем нажатия на кнопку Connect
(Соединить) в окне IEM-2020 Connection (Подключение IEM-2020) (смотрите рисунок 4-7) или
путем нажатия на кнопку Connect (Соединить) в строке состояния главного окна BESTCOMSPlus
(
Рисунок 4-1). Если появится сообщение об ошибке “UnabletoConnecttoDevice” («Невозможно
подключиться к устройству»), необходимо проверить правильность конфигурации связи. Если
подключение выполнено, BESTCOMSPlus будет автоматически считывать все настройки и логику с
IEM-
2020 и загружать их в память BESTCOMSPlus. Смотрите рисунок4-12.

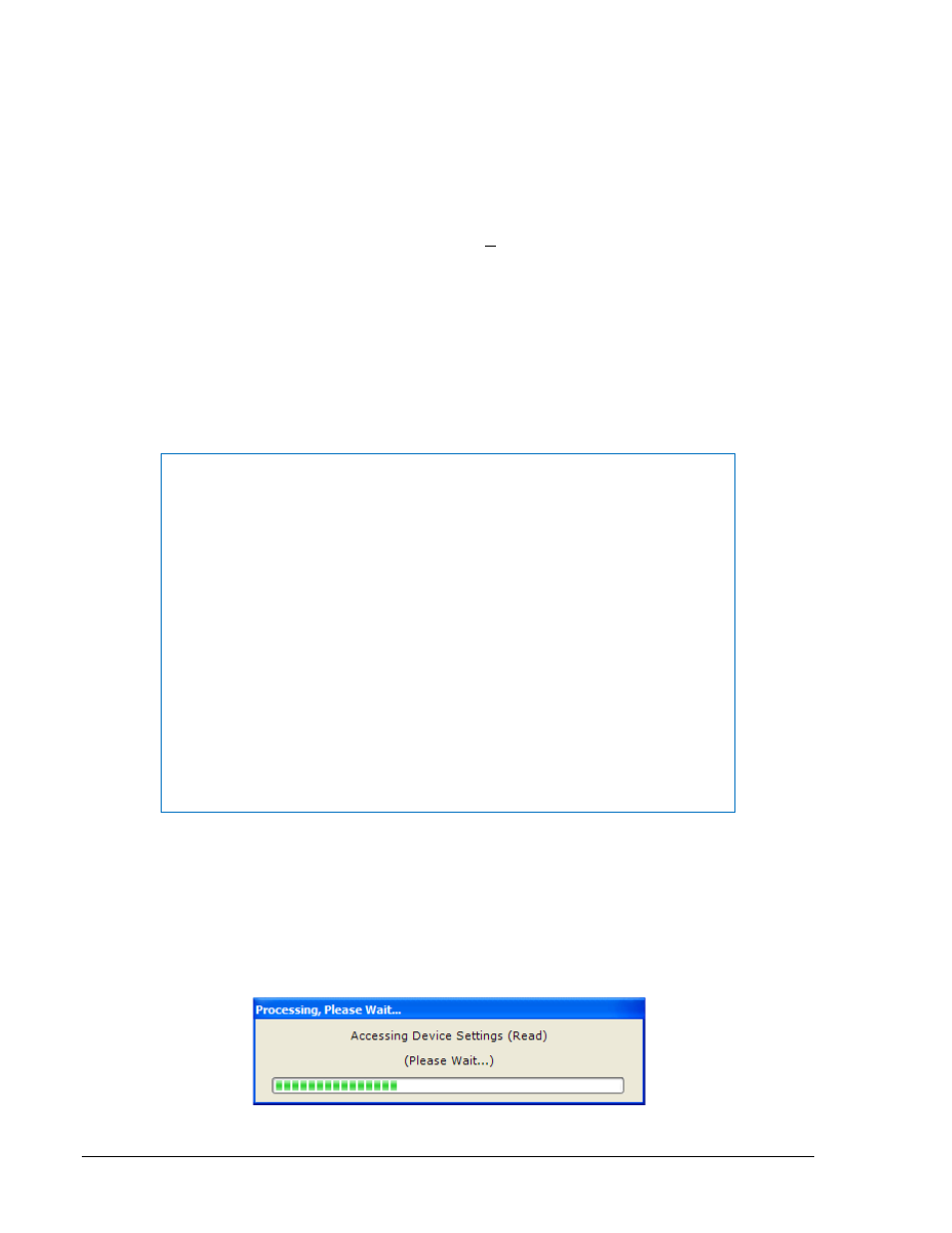

Рисунок 4-12. Установка подключения. Пожалуйста, подождите …
ПРИМЕЧАНИЕ
ПК
с
запущенным
BESTCOMSPlus
должен
быть
правильно
сконфигурирован для связи с LSM-2020. ПК должен иметь IP адрес в той же
подсети, что и LSM-2020, если тот работает частной локальной сети. В ином
случае, ПК должен иметь верный IP адрес с доступом к интернет, а LSM-
2020 должен быть подключен к правильно сконфигурированному роутеру.
Сетевые настройки ПК зависят от установленной на нем операционной
системы. Смотрите инструкции по операционной системе. На большинстве
ПК установлена Microsoft
Windows
, у которой сетевые настройки
находятся на Панели управления в Сетевых подключениях.
В Microsoft Windows
®
2000 и XPSP1 имеется потенциальный сбой, который
может препятствовать поиску устройства. Данная проблема может
появляться на ПК с более чем одним сетевым интерфейсом с запущенным
BESTCOMSPlus
. Смотрите статью Microsoft
KB 827536
для получения
большей информации.
Обновление программного обеспечения (ПО) на LSM-2020 производится
через порт Ethernet. Обновление ПО для IEM-2020 можно произвести
только через порт USB IEM-2020.
