Рисунок 4-40. установки удаленных rtdвходов -45 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 131
9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-45
2) Если для выдержки указано не нулевое значение, то мониторинг порогового значения не будет
производиться при не работающем или запускаемом двигателе. Контроль порогового значения
начинается после истечение выдержки времени, отсчет которой начинается после завершения
запуска двигателя.
При включенной функции сигнализации выхода за допустимые пределы (outofrangealarm
E
)
пользователь оповещается о поврежденном или оборванном датчике.
Каждый RTD вход может индивидуально конфигурироваться для управления аварийной и
предупредительной сигнализацией или только состоянием (statusonly
F
), при понижении сигнала
ниже уровня уставки (threshold
G
). Выдержка времени активации (activationdelay
H
) создает задержку
срабатывания сигнализации после достижения уставки.
Удаленные RTD входы используются в BESTLogicPlus путем выбора их из ветви I/O в
BESTLogicPlus.
для получения более детальной информации смотрите 5-й раздел,
Программируемая логикаBESTLogicPlus .
Состояние удаленных RTD входов можно просматривать из ВESTLogicPlus, если конфигурация
сигнализации (AlarmConfiguration) выбрана “None” («Нет»).

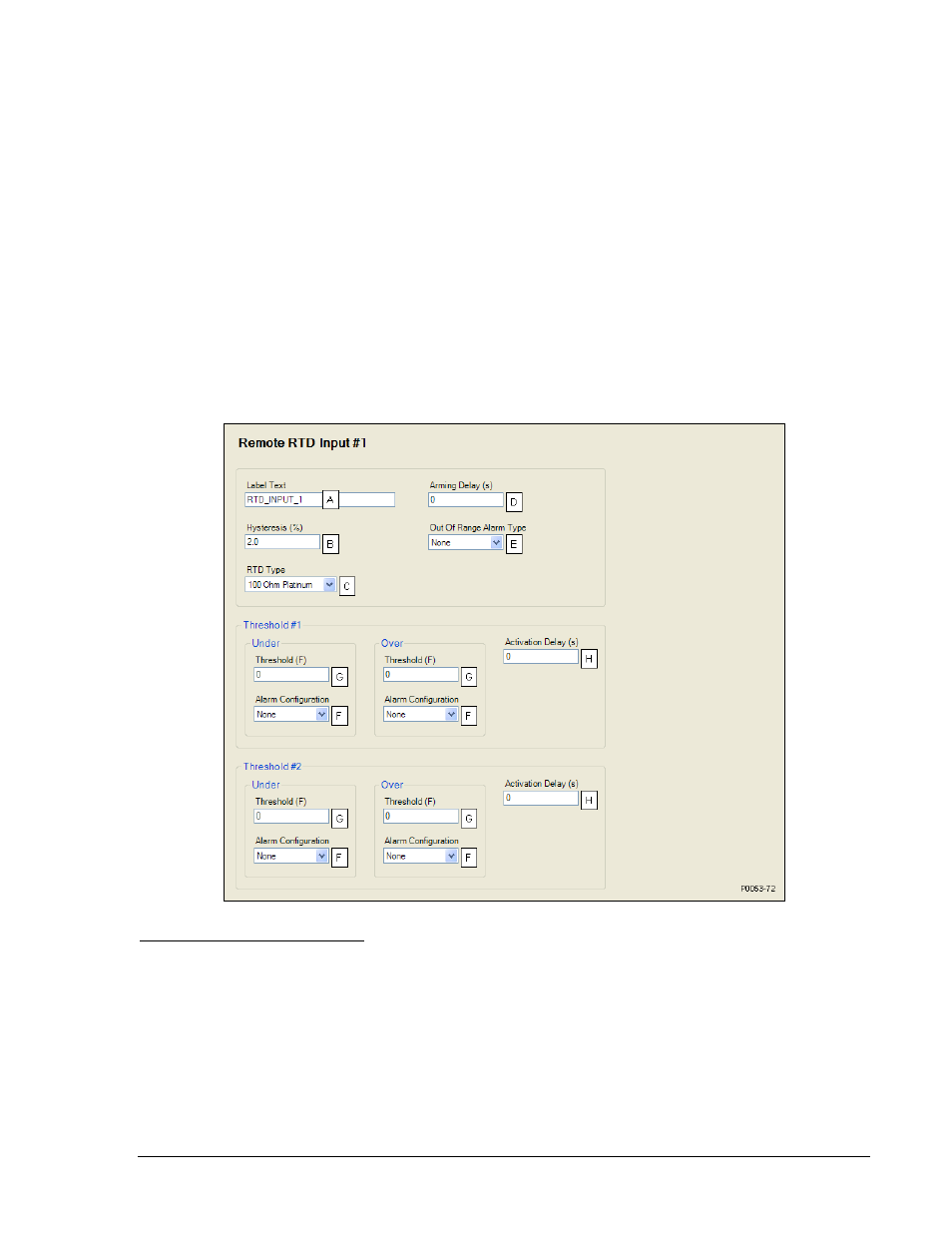

Установки удаленных RTD входов BESTCOMSPlus (IEM-2020, программные входы, удаленные
RTD
входы) представлены на рисунке 4-40. На рисунке показан удаленный RTDвход #1.
Рисунок 4-40. Установки удаленных RTDвходов
A
LabelText:
цифробуквенная строка с максимальной длинной 16 символов.
B
Hysteresis:
настраивается от 0 до 100% с шагом 0.1%.
C
RTDType: 100
Ом – платина, 10 Ом - медь.
D
ArmingDelay:
настраивается от 0 до 300 секунд с шагом 1 секунда.
E
ParamMin: –
9999.0 до +9999.0 с шагом 0.1.
F
AlarmConfiguration:
нет, авария, предупреждение, состояние.
G
Threshold: –
9999.0 до +9999.0 с шагом 0.1.
H
ActivationDelay:
настраивается от 0 до 300 секунд с шагом 1 секунда.
