11-8
IEM-2020 AEM-2020 (
Модуль аналоговых входов-выходов)
9441073990 Rev B1
Внешние соединения термодатчиков

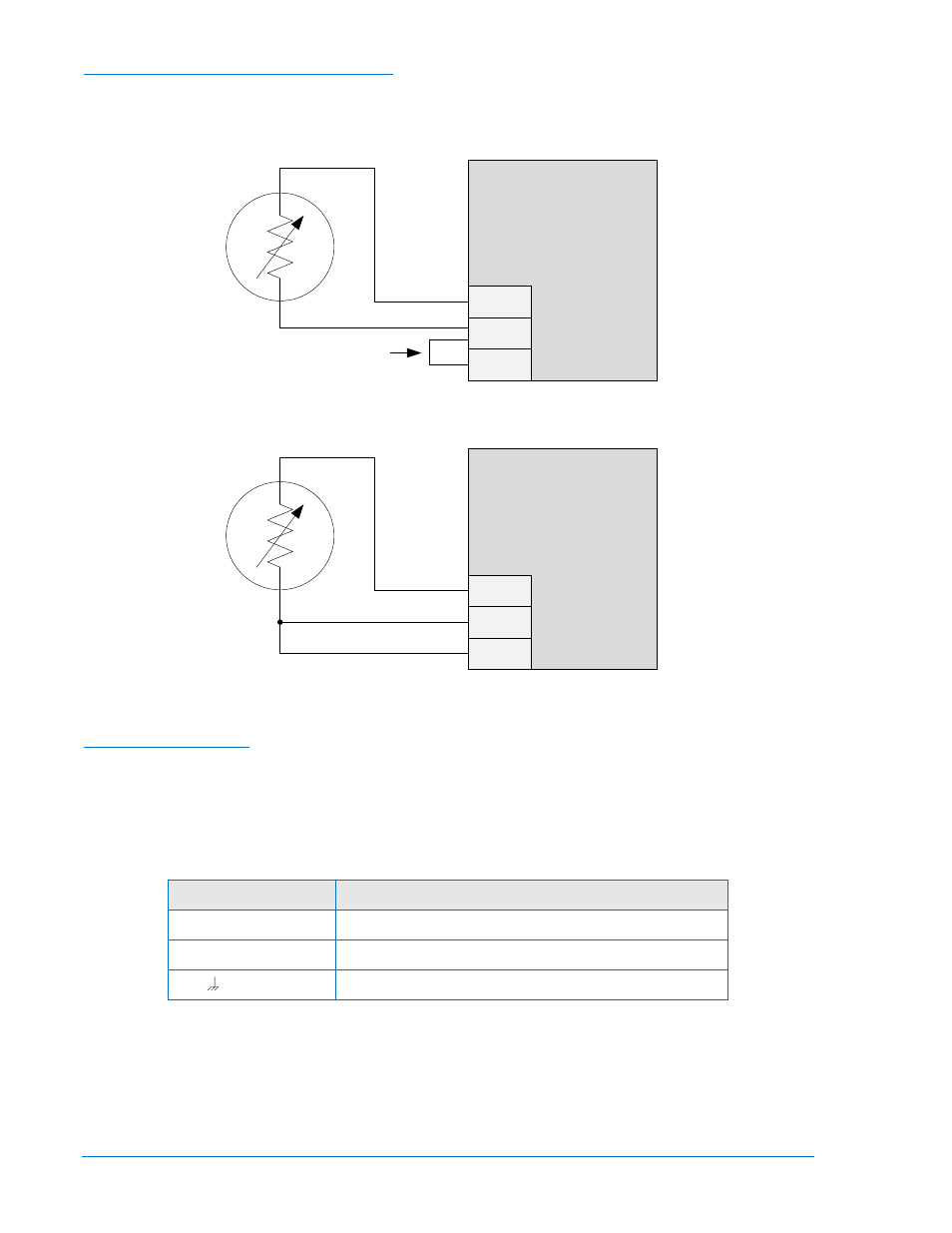

Внешние двухпроводные присоединения термодатчиков показаны на рисунке 11-5. Рисунок 11-6
иллюстрирует внешние трехпроводные присоединения термодатчиков.
Рисунок 11-5. Внешнее двухпроводное подключение термодатчика
Рисунок 11-6. Внешнее трехпроводное подключение термодатчика
Интерфейс CANbus
Эти клеммы предназначены для соединения по протоколу SAE J1939 и обеспечивают
высокоскоростное соединение между аналоговым модулем расширения и IEM-2020. Соединение
должно быть выполнено экранированной витой парой. Клеммы интерфейса CANbus показаны в
Таблице 11-3. См. также Рисунок 11-7 и Рисунок 11-8.
Таблица 11-3. Клеммы интерфейса CANbus
Клемма
Описание
P1- HI (CAN H)
CAN
высокий уровень (желтый)
P1- LO (CAN L)
CAN
низкий уровень (зеленый)
P1-
(
ЭКРАН)
CAN
возврат
RTD1+
RTD1–
RTD1C
AEM-2020
Jumper
P
0
0
5
3
-6
4
BLACK
RED
RTD1+
RTD1–
RTD1C
AEM-2020
P
0
0
5
3
-6
5
RED
BLACK
BLACK
