Инструкция по эксплуатации Basler Electric DECS-250N
Страница 81
9440573990 Bep C1
63
машины. Каждый режим ОПР по кривой (на ХХ и в сети) имеет настройки нижнего уровня
A
,
верхнего уровня
B
и выдержки времени
C
.

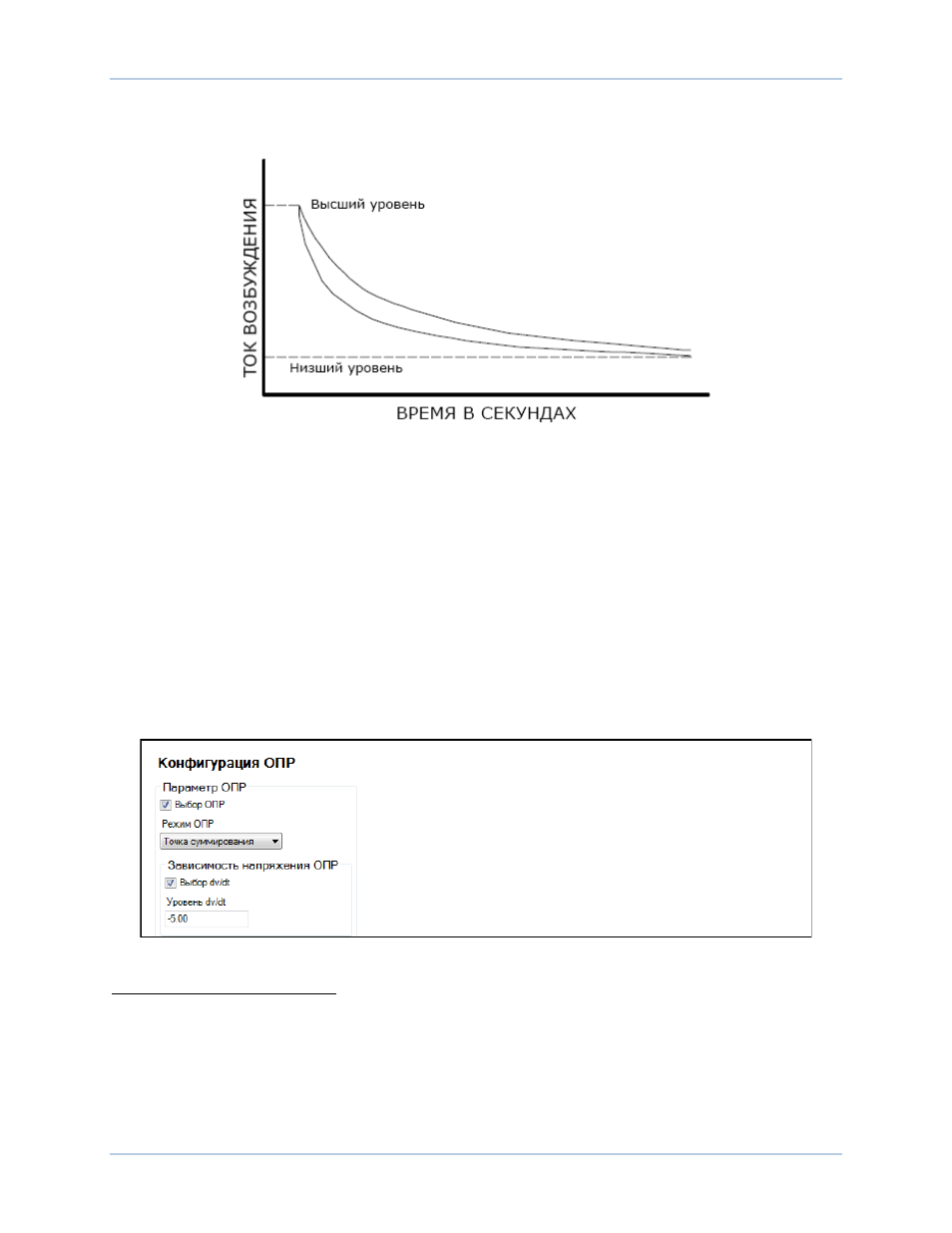

Рисунок 45. Обратнозависимая характеристика ОПР по кривой
В BESTCOMSPlus
®
отображается кривая ОПР. Уставки кривой ОПР включают ее отображение.
Отображение может производиться для первичной и вторичной группы уставок для режима ХХ и в
сети. Когда уровень возбуждения превышает нижний порог уставок, то на протяжении среднего
значения временной уставки DECS-250N работает в режиме ограничения возбуждения по нижнему
порогу значений.
При режиме работы с сетью, в среднем пороговом значении ОПР определяются средним
значением и средней временной уставкой. Когда уровень возбуждения превысит среднии
настройки, то DECS-250N будет ограничивать возбуждение в пределах средних значений. Если
этот уровень возбуждения длительное время, следовательно, DECS-250N будет ограничивать
возбуждение в пределах средних значений.
При режиме работы с сетью, в максимальном пороговом значении ОПР определяются средним
значением и средней временной уставкой. Когда уровень возбуждения превысит максимальные
настройки, следовательно, DECS-250N мгновенно будет ограничивать возбуждение и снижать его
до средних значений.
Рисунок 46. Уставки конфигурации ОПР
A
Нижний уровень ОПР по кривой: регулируется от 0 до 15 A. Шаг изменения 0.01 A.
B
Верхний уровень ОПР по кривой: регулируется от 0 до 30 A. Шаг изменения 0.01 A.
C
Выдержка времени ОПР по кривой: регулируется от 0.1 до 20 с шагом 0.1.
P
Кривая ОПР.
Q
Отображение легенды кривых.
DECS-250N
Ограничители
