Порт ethernet, Decs-250n коммуникации – Инструкция по эксплуатации Basler Electric DECS-250N
Страница 195
9440573990 Bep C1
177

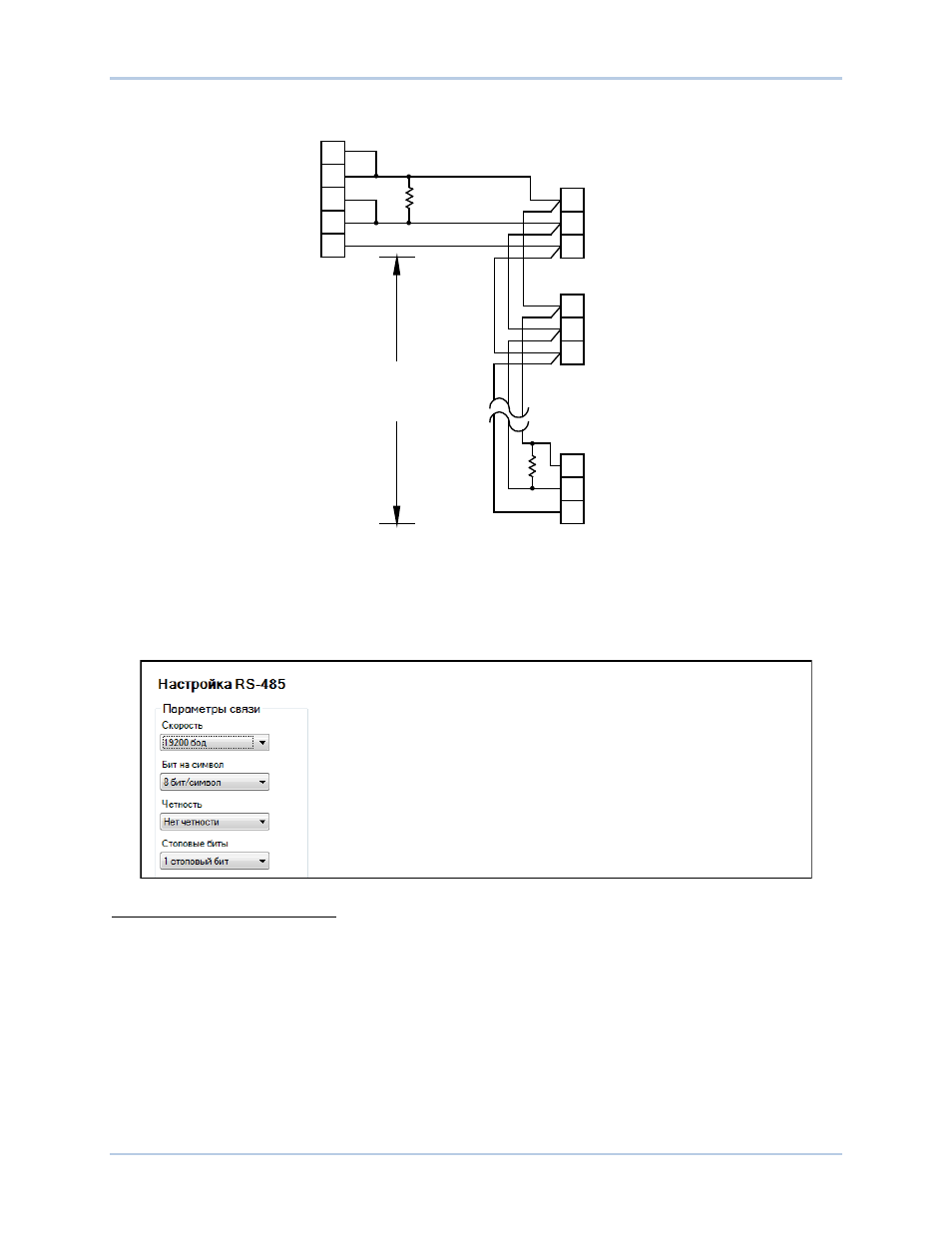

Рисунок 139. Типовые подключения RS-485
Настройки подключения порта RS-485 отображены на рисунке 129 и включают в себя настройки
скорости передачи данных
A
, количества бит на символ
B
, четности
C
, количество стоповых битов
D
.
Рисунок 140. Настройки подключения порта RS-485
A
Скорость передачи данных: Выберите 1200, 2400, 4800, 9600, 19200, 38400, 57600, или 115200.
B
Число бит на символ: Выберите 7 или 8 бит на символ.
C
Четность: Выберите четные биты, нечетные, или No parity (и четные и нечетные биты)..
D
Stop Bits (
Стоповые биты): Выберите стоповый бит 1 и 2.
Порт Ethernet
Порт Ethernet использует протокол Modbus/TCP для последовательного соединения с другими
сетевыми устройствами или для оповещения и контроля интерактивной панели с дисплеем IDP-
800
P0
0
6
3
-0
3
22
6
4
A
B
C
TO DECS-250
TO RS-422/RS-485
DB-37 FEMALE
19
24
C
B
A
A
B
C
4000 ft
1219.2 m
maximum
DECS-250
RS485
R
t
t
R
R = Optional terminating resistor
120 ohms, typical
t
DECS-250
RS485
DECS-250
RS485
DECS-250N
Коммуникации
