Компоненты
Данная группа состоит из логических элементов, уставок, таймеров, защелок и блоков
комментариев. Таблица 13 приводит список имен и описаний объектов группы Компонентов.

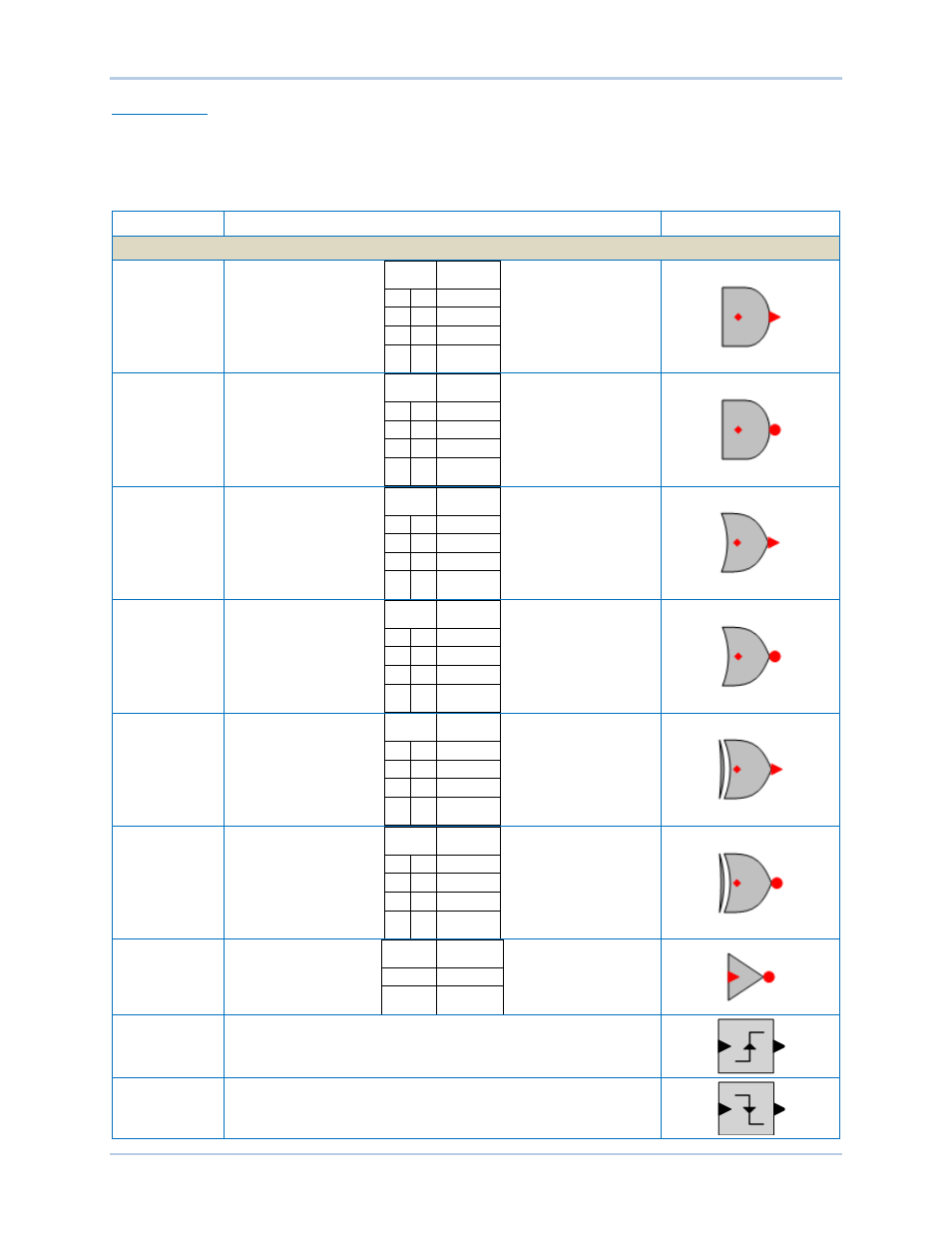

Таблица 13. Группа компонентов, имена и описания
Имена
Описания
Символ
Логические элементы
AND
Вход Выход
0 0
0
0 1
0
1 0
0
1 1
1
NAND
Вход Выход
0 0
1
0 1
1
1 0
1
1 1
0
OR
Вход Выход
0 0
0
0 1
1
1 0
1
1 1
1
NOR
Вход Выход
0 0
1
0 1
0
1 0
0
1 1
0
XOR
Вход Выход
0 0
0
0 1
1
1 0
1
1 1
0
XNOR
Вход Выход
0 0
1
0 1
0
1 0
0
1 1
1
NOT
(INVERTER)
Вход Выход
0
1
1
0
Повышение
импульса
Данный вход принимает состояние ИСТИНА при обнаружении
повышения пульсации входного сигнала.
Снижение
импульса
Данный вход принимает состояние при обнаружении снижения
пульсации входного сигнала
Программируемая логика
BESTlogic™Plus
DECS-250N
